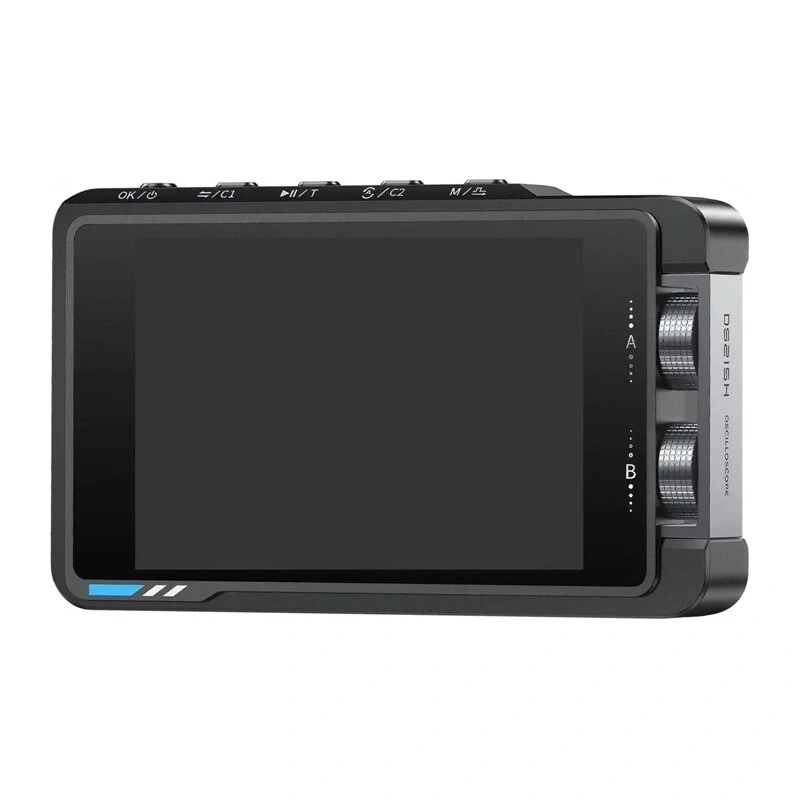

FNIRSI DS215H Oscyloskop – 100 MHz, 500 MS/s, 1 kanał, wbudowany generator przebiegów, 2,8-calowy TFT LCD, USB Type-C, akumulator, czarny

Debugowanie elektroniki bez przenośnego, niezawodnego oscyloskopu może być frustrujące — zwłaszcza gdy trzeba przechwycić szybkie sygnały lub wygenerować sygnały testowe w terenie. FNIRSI DS215H rozwiązuje ten problem, oferując pasmo 100 MHz, próbkowanie w czasie rzeczywistym 500 MS/s oraz wbudowany generator przebiegów w kompaktowym, zasilanym bateryjnie urządzeniu przenośnym. Niezależnie od tego, czy pracujesz w laboratorium, w terenie, czy w klasie, ten oscyloskop daje narzędzia do natychmiastowego wyświetlania i stymulowania sygnałów.

Dla kogo jest przeznaczony

Ten oscyloskop jest idealny dla inżynierów elektroników, techników, hobbystów i studentów, którzy potrzebują przenośnego, ale wydajnego narzędzia diagnostycznego. Doskonale sprawdza się w diagnostyce samochodowej, debugowaniu systemów wbudowanych, analizie obwodów audio oraz demonstracjach edukacyjnych. Lekka konstrukcja i długa żywotność baterii czynią go praktycznym towarzyszem pracy w terenie i na stanowisku pomiarowym.

Główne cechy

• Pasmo analogowe 100 MHz z próbkowaniem w czasie rzeczywistym 500 MS/s dla dokładnego przechwytywania przebiegów.
• Głębokość pamięci 12 Mpts umożliwia długie rejestrowanie sygnałów bez utraty szczegółów.
• Wbudowany generator przebiegów (sinus 1 Hz – 2 MHz) do stymulacji i testowania obwodów.
• Kolorowy wyświetlacz TFT 2,8 cala (320 x 240) z wyraźnym, kontrastowym obrazem przebiegów.
• Akumulator 3000 mAh zapewnia do 8 godzin ciągłej pracy.
• Złącze USB Type-C do przesyłania danych, aktualizacji oprogramowania i ładowania.
• Kompaktowa i lekka konstrukcja zapewniająca łatwą przenośność.

Specyfikacje

• Liczba kanałów: 1
• Pasmo: 100 MHz
• Próbkowanie w czasie rzeczywistym: 500 MS/s
• Głębokość pamięci: 12 Mpts
• Czułość pionowa: 10 mV/dz – 10 V/dz
• Rozdzielczość pionowa: 8-bit
• Zakres podstawy czasu: 5 ns/dz – 10 s/dz
• Impedancja wejściowa: 1 MΩ ±2%
• Maksymalne napięcie wejściowe: 400 V (DC+AC szczyt)
• Sprzężenie wejściowe: AC/DC
• Tryby wyzwalania: Auto, Normal, Single
• Zakres częstotliwości generatora przebiegów: 1 Hz – 2 MHz (sinus)
• Pojemność baterii: 3000 mAh
• Czas pracy na baterii: do 8 godzin
• Wyświetlacz: kolorowy TFT 2,8 cala, 320 x 240 pikseli
• Łączność: USB Type-C

Wskazówki

Aby zmaksymalizować żywotność baterii, zmniejsz jasność ekranu podczas pracy w warunkach słabego oświetlenia. Użyj wbudowanego generatora przebiegów do testowania obwodów wzmacniaczy lub reakcji czujników bez konieczności stosowania zewnętrznego źródła sygnału. W celu aktualizacji oprogramowania podłącz oscyloskop do komputera przez USB Type-C i postępuj zgodnie z instrukcjami producenta.
