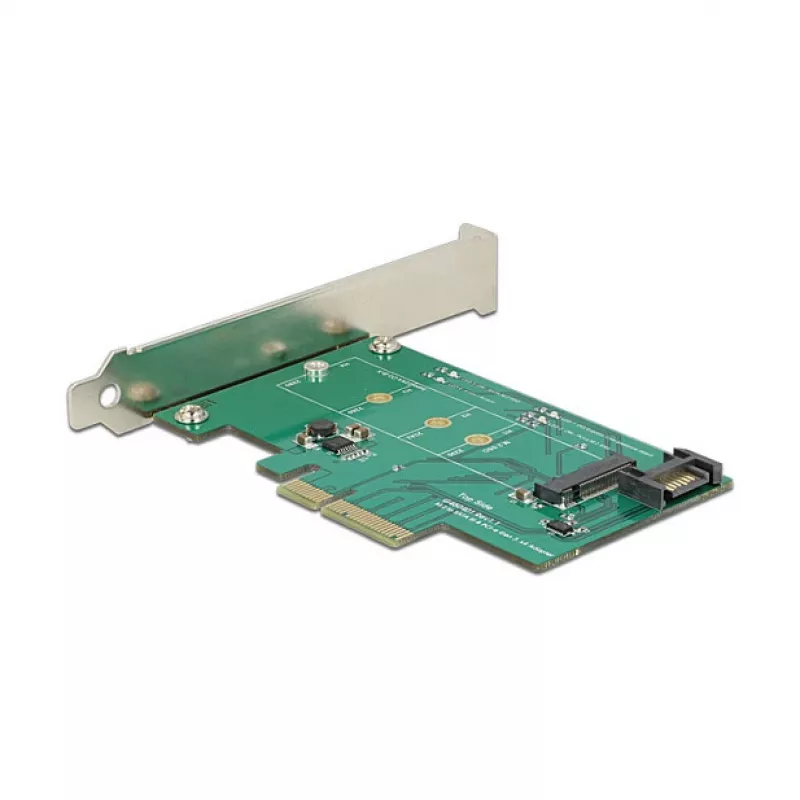

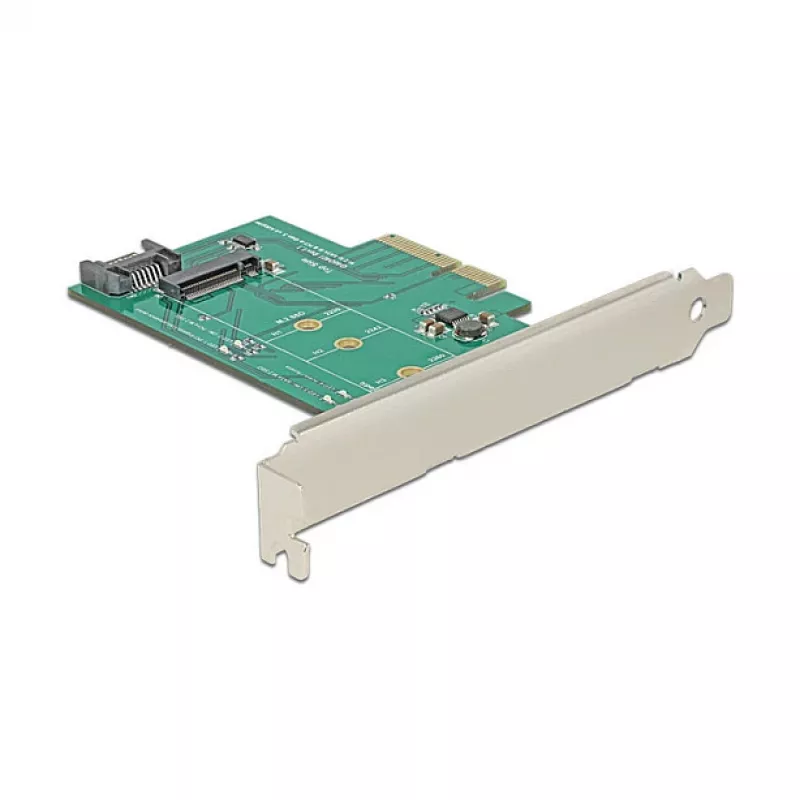

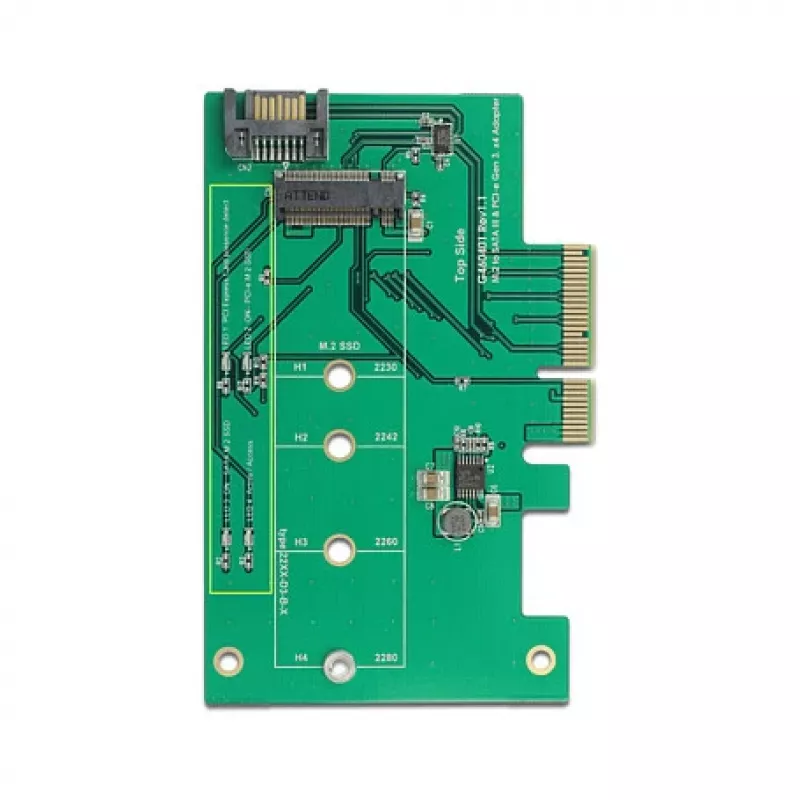

Karta interfejsu DeLOCK 89381 wewnętrzna M.2 SATA

Karta interfejsu DeLOCK 89381 to wewnętrzna karta PCIe, która dodaje jeden slot M.2 do komputera stacjonarnego. Obsługuje moduły M.2 SATA w rozmiarach 2280, 2260, 2242 i 2230 i łączy się z systemem przez gniazdo PCI Express. W przypadku modułów M.2 korzystających z protokołu SATA, kabel SATA 7-pin musi być podłączony od karty do płyty głównej.

Zalety

Karta zapewnia kompaktowy sposób dodania wewnętrznego interfejsu M.2 SATA bez wymiany płyty głównej, obsługuje różne długości modułów M.2 i wykorzystuje interfejs hosta PCIe dla stabilnej łączności. Jest to rozwiązanie wewnętrzne odpowiednie dla systemów wymagających dodatkowej pamięci masowej M.2 opartej na SATA.

Odpowiednie dla

Kluczowe specyfikacje

Jak używać

Zainstaluj kartę w dostępnym gnieździe PCI Express na płycie głównej. Zamontuj moduł M.2 SATA o obsługiwanej długości w gnieździe M.2 i zabezpiecz go zgodnie z rozmiarem modułu. Jeśli zainstalowany moduł M.2 działa przez protokół SATA, podłącz kabel SATA 7-pin ze złącza SATA karty do portu SATA na płycie głównej. Włącz komputer i sprawdź BIOS/system operacyjny pod kątem nowego urządzenia pamięci masowej.

Zalecenia

Upewnij się, że BIOS płyty głównej obsługuje dodatkowe urządzenia SATA i potwierdź dostępność gniazd PCIe przed instalacją. Użyj kabla SATA 7-pin o odpowiedniej długości i jakości podczas podłączania modułów M.2 opartych na SATA.
