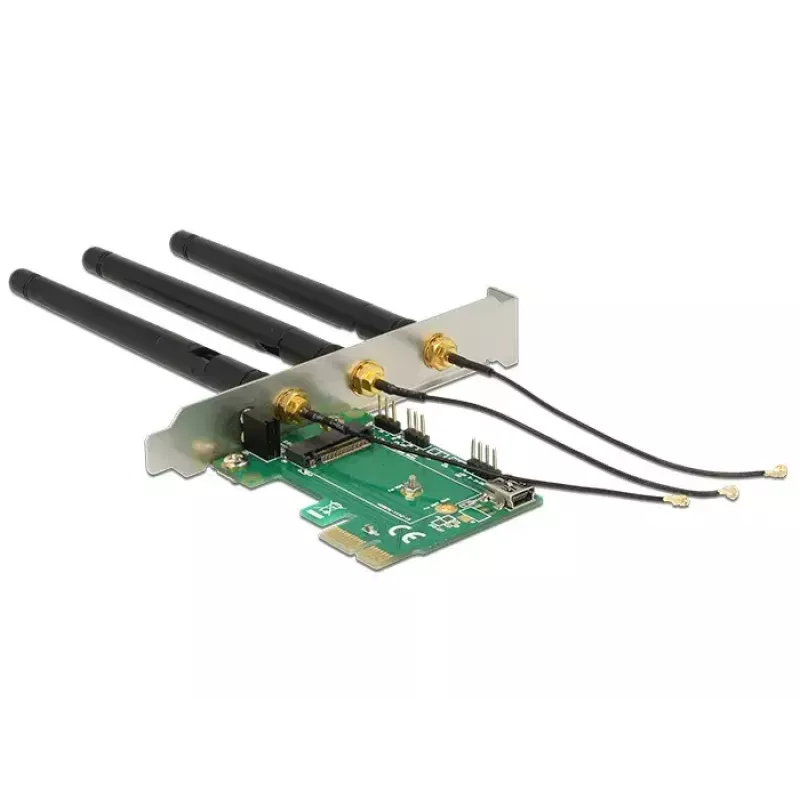

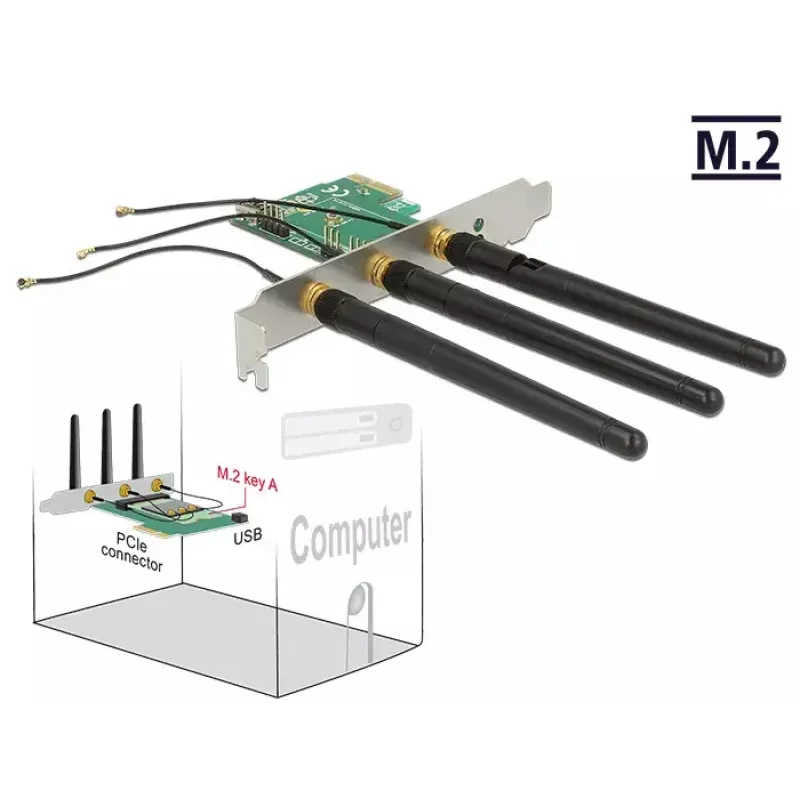

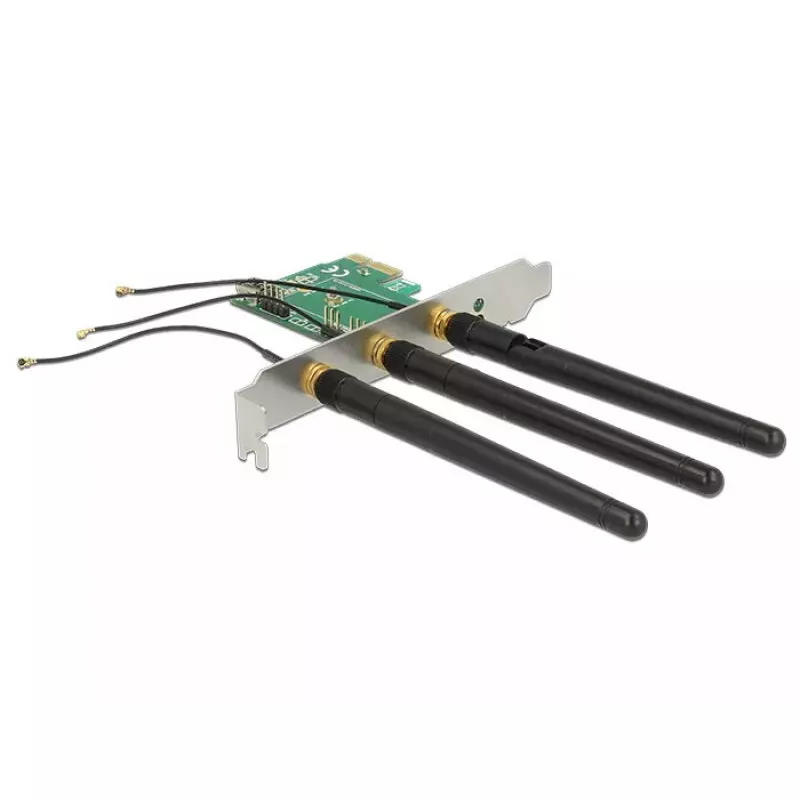

Karta interfejsu DeLOCK 89568 Wewnętrzna M.2

DeLOCK 89568 to wewnętrzna karta interfejsu PCI Express, która zapewnia jedno gniazdo M.2 Key A do instalacji bezprzewodowych modułów M.2. Obsługuje moduły z sygnałami USB i PCIe oraz funkcje modułów takie jak WLAN, Bluetooth, GNSS, 3G, HSPA i NFC. Karta zawiera wewnętrzne okablowanie USB do podłączania modułów USB do systemu hosta, a złącza i kable antenowe można wymieniać, aby dopasować do złączy RF zainstalowanego modułu.

Zalety

Ta karta interfejsu rozszerza komputer stacjonarny o jedno gniazdo M.2 Key A przez PCI-E, umożliwiając łatwą integrację modułów bezprzewodowych z sygnalizacją USB lub PCIe. Obsługuje moduły dwufunkcyjne (na przykład WLAN + Bluetooth) i zapewnia wewnętrzne okablowanie USB, aby moduły oparte na USB były rozpoznawane przez host. Wymienne złącza i kable antenowe umożliwiają kompatybilność z modułami używającymi różnych złączy RF.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCI Express na płycie głównej. Włóż kompatybilny moduł M.2 Key A lub Key E do gniazda karty i zabezpiecz go zgodnie z pozycją montażową modułu. Podłącz dostarczony wewnętrzny kabel USB z karty do wewnętrznego złącza USB na płycie głównej, gdy używasz modułów opartych na USB. Podłącz kable antenowe i zewnętrzne anteny zgodnie z potrzebami, wymieniając złącza, jeśli moduł używa innych standardów złączy RF. Po instalacji zainstaluj wszelkie wymagane sterowniki dla wybranego modułu, aby system operacyjny rozpoznał nowe urządzenie.

Zalecenia

Używaj wyłącznie kompatybilnych modułów M.2 Key A lub Key E z odpowiednim typem sygnału (USB lub PCIe). Upewnij się, że wewnętrzny kabel USB jest podłączony dla modułów USB i sprawdź typ złącza antenowego przed podłączeniem kabli antenowych. Przestrzegaj zasad ochrony ESD i procedur wyłączania zasilania podczas instalacji karty.
