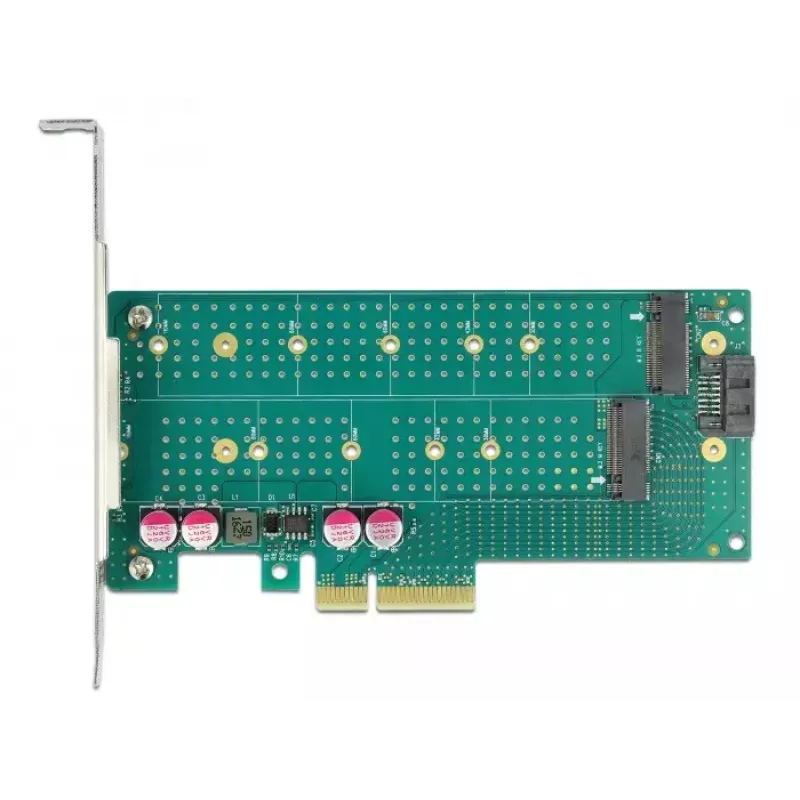

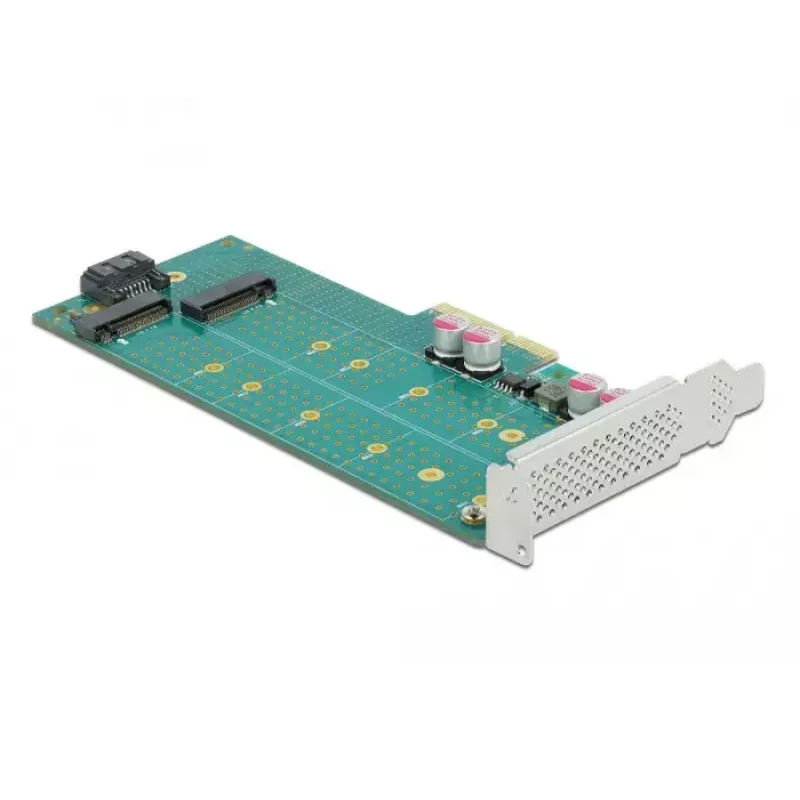

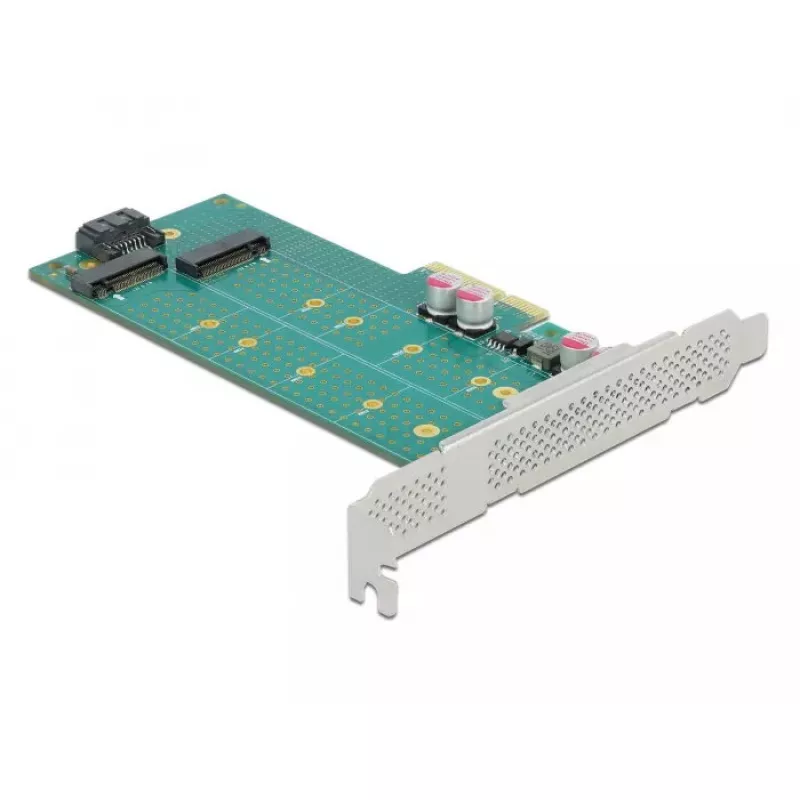

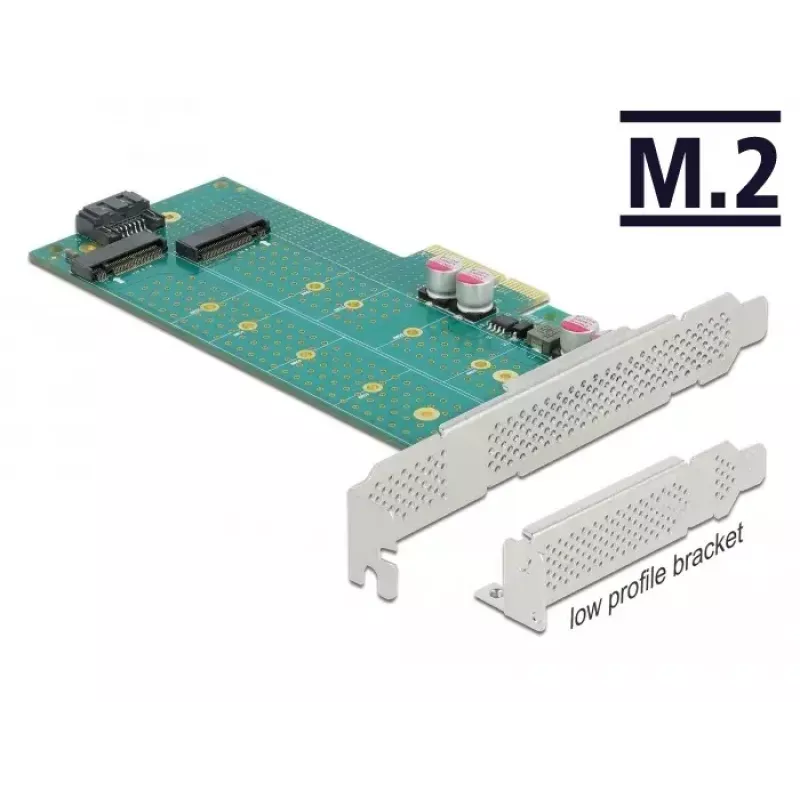

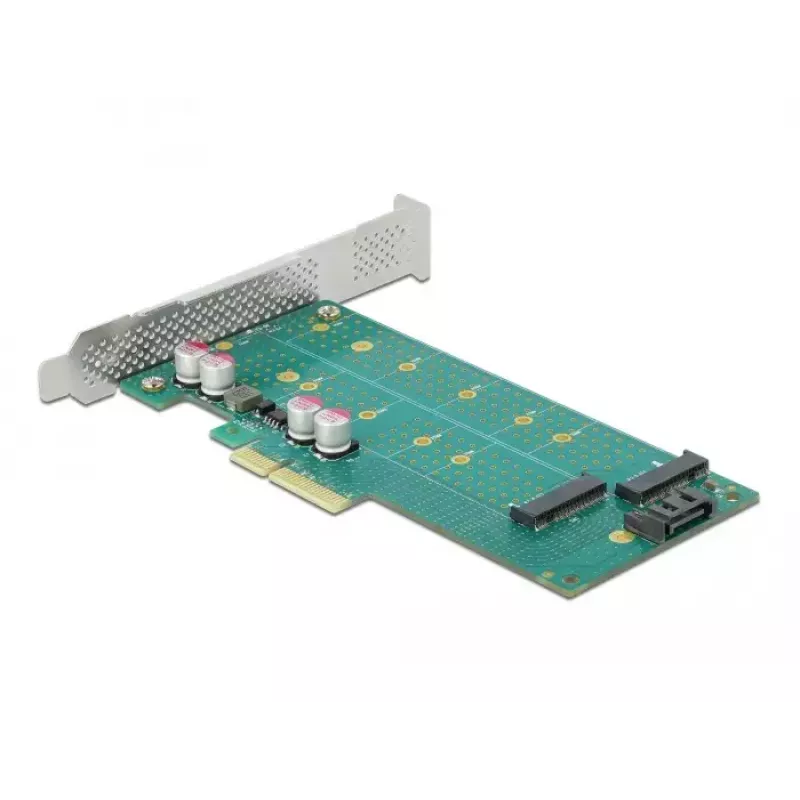

Karta rozszerzeń DeLOCK PCI Express x4 na M.2 Key B + M - niskoprofilowa

Ta karta PCI Express firmy Delock rozszerza komputer PC o dwa gniazda M.2: jedno gniazdo M.2 Key B obsługujące moduły SATA M.2 (formaty 22110, 2280, 2260, 2242, 2230) oraz jedno gniazdo M.2 Key M dla modułów PCIe/NVMe M.2 (te same obsługiwane formaty). Karta wykorzystuje interfejs hosta PCIe x4 i jest dostępna w niskoprofilowej obudowie odpowiedniej do systemów kompaktowych. Oba gniazda M.2 mogą być używane jednocześnie; moduł SATA M.2 jest podłączany do płyty głównej za pomocą kabla SATA.

Zalety

Karta Delock PCI Express x4 zapewnia jednoczesną obsługę jednego dysku SATA M.2 (Key B) i jednego dysku NVMe M.2 (Key M), umożliwiając elastyczną rozbudowę pamięci masowej. Jej interfejs hosta PCIe x4 oferuje szybką łączność, a niskoprofilowa konstrukcja pasuje do komputerów PC o małej obudowie. Karta obsługuje typowe długości M.2 (22110, 2280, 2260, 2242, 2230) i zawiera złącze SATA dla modułu M.2 SATA.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kartę rozszerzeń w wolnym gnieździe PCIe x4 (lub wyższym) na płycie głównej i zamocuj ją w obudowie. Zamontuj kompatybilny moduł SATA M.2 (Key B) i kompatybilny moduł PCIe/NVMe M.2 (Key M) w odpowiednich gniazdach M.2, używając pasujących pozycji kołków dystansowych dla długości modułu (22110, 2280, 2260, 2242, 2230). Podłącz moduł SATA M.2 do płyty głównej za pomocą dołączonego kabla SATA, jeśli jest to wymagane. Po instalacji włącz system i sprawdź, czy oba urządzenia są wykrywane w BIOS/UEFI i systemie operacyjnym. Zainstaluj odpowiednie sterowniki lub skonfiguruj dyski w zarządzaniu dyskami zgodnie z potrzebami.

Zalecenia

Używaj wysokiej jakości modułów M.2, które spełniają obsługiwane specyfikacje klucza i długości. Zapewnij odpowiedni przepływ powietrza w obudowie dla dysków NVMe i sprawdź kompatybilność płyty głównej z dodatkowymi urządzeniami SATA podczas podłączania modułu M.2 SATA za pomocą kabla SATA.
