Konwerter mediów sieciowych PLANET IP30 Industrial 10/100/1000BA

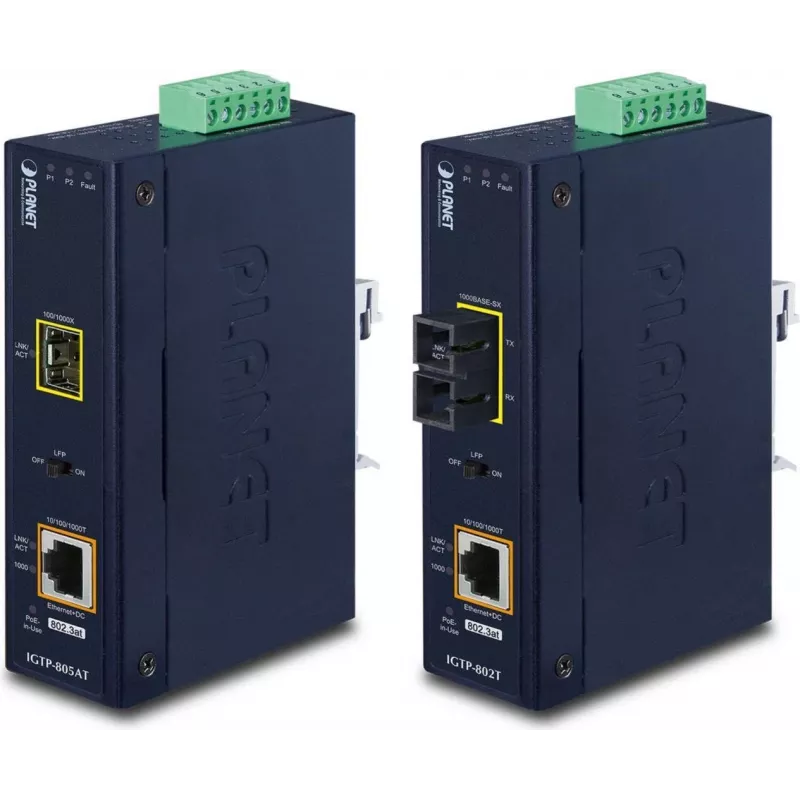

PLANET IGTP-802T to przemysłowy konwerter Gigabit Ethernet, który łączy uplink światłowodowy 1000BASE-X z portem Ethernet 10/100/1000BASE-T i zintegrowanym injektorem Power over Ethernet Plus (PoE+) zgodnym z IEEE 802.3at. Zapewnia do 30 W mocy PoE dla jednego urządzenia zasilanego i obsługuje odległości światłowodowe do 550 m (SC, tryb wielomodowy). Urządzenie akceptuje zasilanie 12–48 V DC lub 24 V AC, co umożliwia elastyczne i redundantne konfiguracje zasilania. Obudowa metalowa o stopniu ochrony IP30 umożliwia pracę w środowiskach przemysłowych w temperaturach od -40 do 75 °C.

Zalety

IGTP-802T zwiększa zasięg sieci, łącząc dalekosiężną łączność światłowodową z Gigabit Ethernet i dostarczając dane oraz do 30 W mocy przez pojedynczy kabel Ethernet. Wykorzystuje przełączanie store-and-forward z kontrolą przepływu IEEE 802.3x i funkcją Link Fault Passthrough (LFP), aby zapewnić niezawodność transmisji i powiadamiać administratorów o awariach łącza. Szeroki zakres napięć wejściowych i konstrukcja z podwyższeniem napięcia DC do 52 V umożliwiają korzystanie z typowych źródeł 12–48 V DC lub 24 V AC w celu zapewnienia redundancji bez konieczności stosowania specjalnych zasilaczy.

Zastosowanie

• Podłączanie zdalnych urządzeń PoE, takich jak kamery IP, bezprzewodowe punkty dostępowe lub telefony IP, w miejscach bez lokalnego zasilania
• Rozszerzanie zasięgu PoE poza limit 100 m dla miedzi, przy użyciu światłowodu wielomodowego do 550 m
• Instalacje przemysłowe i zewnętrzne szafy wymagające montażu na szynie DIN lub ścianie

Kluczowe specyfikacje

• Model: PLANET IGTP-802T
• Prędkość transmisji: do 1000 Mbit/s
• Złącze światłowodowe: SC (tryb wielomodowy, 1000BASE-SX)
• Maksymalna odległość światłowodu: 550 m (tryb wielomodowy)
• Ethernet: 1 × 10/100/1000BASE-T (RJ-45) z injektorem PoE+
• Moc wyjściowa PoE: do 30 W (IEEE 802.3at), wstecznie kompatybilna z 802.3af
• Zasilanie wejściowe: 12–48 V DC lub 24 V AC (z podwyższeniem napięcia DC do 52 V)
• Temperatura pracy: −40 do 75 °C
• Obudowa: metalowa IP30; montaż: szyna DIN lub ściana
• Wymiary: 135 × 87 × 32 mm; Waga: 0,416 kg

Sposób użycia

Zamontuj IGTP-802T na szynie DIN lub wsporniku ściennym, podłącz kompatybilny kabel światłowodowy wielomodowy SC do uplinku 1000BASE-SX, a urządzenie zasilane do portu RJ-45 z PoE. Zapewnij zasilanie wejściowe ze źródła 12–48 V DC lub 24 V AC; wewnętrzny podwyższacz napięcia konwertuje napięcie wejściowe na wymagane napięcie PoE. Nie jest wymagana konfiguracja oprogramowania – negocjacja PoE odbywa się zgodnie ze standardami IEEE, a urządzenie działa jako konwerter mediów typu plug-and-play.

Zalecenia

W miarę możliwości instaluj konwerter mediów w chronionej szafie, sprawdź typ i długość światłowodu względem limitu 550 m dla trybu wielomodowego oraz upewnij się, że wybrane źródło zasilania może dostarczyć wystarczający prąd dla podłączonego urządzenia PD i ewentualnej redundancji.
