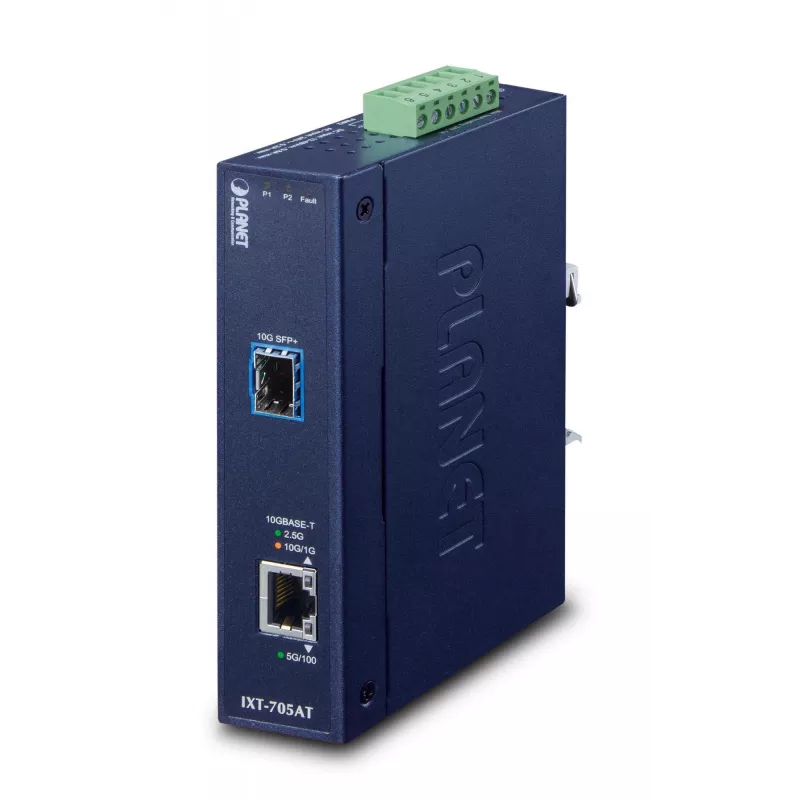

Konwerter mediów sieciowych PLANET IXT-705AT

PLANET IXT-705AT to kompaktowy, przemysłowy konwerter mediów 10G Ethernet zaprojektowany do rozszerzania sieci 10 Gigabit Ethernet w trudnych warunkach. Posiada jeden port miedziany RJ45 z obsługą wielu prędkości (100 Mbps do 10 Gbps) oraz jeden interfejs światłowodowy 10GBASE-X SFP+ w metalowej obudowie IP30 z redundantnymi wejściami zasilania. Urządzenie zapewnia nieblokującą wydajność wire-speed, wewnętrzną przepustowość 20 Gbps i obsługę ramek jumbo do 16 KB, co czyni je idealnym do łączy szkieletowych, uplinków w centrach danych i długodystansowych połączeń światłowodowych w szerokim zakresie temperatur od -40 do 75 °C.

Zalety

IXT-705AT zapewnia niezawodną przepustowość 10 Gbps bez utraty pakietów, elastyczną konwersję miedź-światłowód dzięki wymiennemu slotowi SFP+ oraz rozszerzony zasięg przy użyciu transceiverów wielomodowych lub jednomodowych. Wytrzymała metalowa obudowa IP30, opcje montażu na szynie DIN lub na ścianie oraz szeroki zakres temperatur pracy umożliwiają wdrożenie w wymagających środowiskach przemysłowych i transportowych. Redundantne wejścia zasilania DC z szerokim zakresem napięć oraz wbudowana ochrona ESD i przeciwprzepięciowa zwiększają dostępność systemu i chronią sprzęt sieciowy.

Odpowiedni do

• Rozszerzanie szkieletu 10 Gigabit pomiędzy miedzią a światłowodem
• Uplinki w centrach danych i łącza szkieletowe przedsiębiorstw
• Sieci automatyki przemysłowej i łączność na hali produkcyjnej
• Systemy transportowe, szafy przydrożne i sieci monitoringu

Kluczowe specyfikacje

• Model: PLANET IXT-705AT
• Porty: 1 × wieloprędkościowe RJ45 (100 Mbps, 1/2,5/5/10 Gbps), 1 × SFP+ (10GBASE-X)
• Wewnętrzna przepustowość: 20 Gbps
• Ramka Jumbo: do 16K bajtów
• Kompatybilność światłowodowa: 10GBASE-SR / 10GBASE-LR (transceivery SFP+, nie są dołączone)
• Temperatura pracy: -40 do 75 °C
• Zasilanie: podwójne złącza DC; obsługiwany zakres 12–48 V DC lub 24 V AC
• Ochrona ESD/przepięciowa: stykowa ±6 kV / powietrzna ±8 kV; odporność na udary ±4 kV
• Obudowa: metalowa IP30; montaż na szynie DIN lub na ścianie
• Maks. przepustowość danych: 20 000 Mbit/s

Jak używać

Zainstaluj IXT-705AT na szynie DIN lub zamontuj na ścianie w odpowiedniej obudowie. Włóż kompatybilny transceiver SFP+ do slotu SFP+ i podłącz kabel światłowodowy do zdalnego łącza światłowodowego. Podłącz urządzenie po stronie miedzianej do portu RJ45 za pomocą odpowiedniego kabla Ethernet (Cat6a/Cat7 zalecany dla 10GBASE-T). Zapewnij zasilanie przez wejścia DC (użyj redundantnych źródeł zasilania, jeśli to wymagane) i sprawdź diody statusu połączenia, zasilania i alarmów. Skonfiguruj podłączone urządzenia sieciowe według potrzeb; konwerter mediów działa z prędkością wire-speed i nie wymaga dodatkowej konfiguracji.

Zalecenia

Aby uzyskać niezawodne łącza 10 Gbps miedź-światłowód, używaj certyfikowanych transceiverów 10G SFP+ i wysokiej jakości okablowania światłowodowego odpowiedniego do wymaganej odległości (wielomodowe do ok. 300 m, jednomodowe na dłuższe odcinki). Stosuj odpowiednie praktyki zabezpieczeń przeciwprzepięciowych i uziemienia w instalacjach przemysłowych lub zewnętrznych oraz korzystaj z redundantnego zasilania, aby zmaksymalizować czas pracy.
