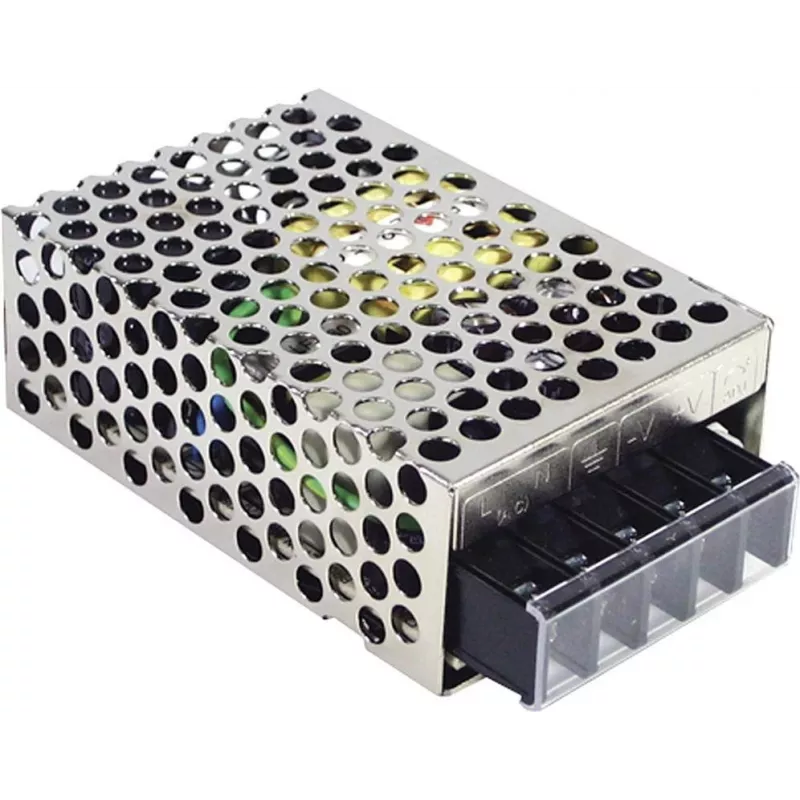

MEAN WELL SD-15C-12 Przetwornica DC-DC, 15W, 12V 1.25A, wejście 19-36V, montaż na chassis

W systemach przemysłowych i wbudowanych stabilne napięcie 12V często musi być uzyskane z akumulatora 24V lub szyny DC. Przetwornica DC-DC MEAN WELL SD-15C-12 rozwiązuje ten problem, zapewniając regulowane wyjście 12V z wejścia 19–36V, dostarczając do 15W przy wysokiej sprawności i solidnych zabezpieczeniach.

Dla kogo

Inżynierowie i integratorzy pracujący nad automatyką, oprzyrządowaniem i systemami sterowania docenią kompaktową konstrukcję modułu do montażu na chassis oraz złącza śrubowe. Jest idealny do zastosowań, w których niezawodne zasilanie 12V musi być generowane ze źródła 24V, na przykład w pojazdach, maszynach przemysłowych lub systemach zasilania awaryjnego.

Główne cechy

• Szeroki zakres wejściowy 19–36V DC, odpowiedni dla systemów o nominalnym napięciu 24V
• Regulowane wyjście 12V DC o wydajności prądowej 1,25A
• Całkowita moc wyjściowa 15W przy typowej sprawności 80%
• Izolacja 1500V DC między wejściem a wyjściem
• Wbudowane zabezpieczenia: zwarcie, przeciążenie, przepięcie i odwrotna polaryzacja wejścia
• Chłodzenie konwekcją swobodną, bez wentylatora
• Montaż na chassis ze złączami śrubowymi dla bezpiecznego okablowania
• Zgodność z UL60950-1, TUV EN60950-1 i CE

Specyfikacje

• Zakres napięcia wejściowego: 19–36 VDC
• Napięcie wyjściowe: 12 VDC
• Prąd wyjściowy: 1,25 A
• Moc wyjściowa: 15 W
• Sprawność: 80%
• Napięcie izolacji: 1500 VDC
• Tętnienia i szumy: 120mVp-p (maks.)
• Regulacja liniowa: ±0,5%
• Regulacja obciążenia: ±1,0%
• Tolerancja napięcia wejściowego: ±1%
• Czas narastania, czas ustalania: 500ms, 50ms przy pełnym obciążeniu
• Czas podtrzymania: 10ms przy pełnym obciążeniu
• Temperatura pracy: -20 do +60 °C
• MTBF: >300 000 godzin

Wskazówki

Zapewnij odpowiednią wentylację wokół modułu, aby utrzymać wydajność w określonym zakresie temperatur. Aby uzyskać najlepsze wyniki, użyj przewodów o odpowiednim przekroju dla złączy śrubowych i sprawdź polaryzację wejścia przed podaniem zasilania.
