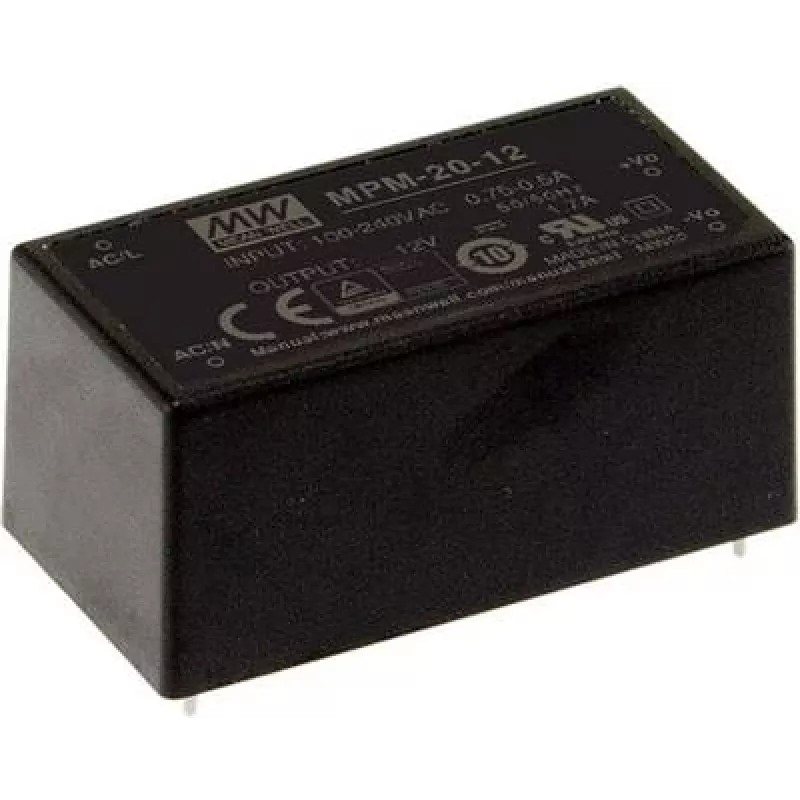

Zasilacz MEAN WELL MPM-20-12 20W 12V 90-264V

Zasilacz MEAN WELL MPM-20-12 to jedno wyjściowe, medyczne, hermetyzowane źródło zasilania AC-DC, które dostarcza 12 V DC do 1,8 A (20 W). Dzięki uniwersalnemu wejściu 90–264 V AC i kompaktowej obudowie do montażu przewlekanego na płytce PCB, zasilacz ten jest przeznaczony do niezawodnej, oszczędzającej miejsce integracji w sprzęcie medycznym i przemysłowym. Spełnia wymogi RoHS i posiada wzmocnioną izolację (2 x MOPP) odpowiednią do zastosowań medycznych.

Zalety

MPM-20-12 zapewnia stabilne napięcie wyjściowe 12 V z zabezpieczeniem przed zwarciem i przeciążeniem w hermetyzowanej obudowie, która ułatwia montaż na płytce PCB. Szeroki zakres napięcia wejściowego (90–264 V AC) umożliwia pracę w różnych sieciach zasilających, a niewielkie wymiary (głębokość 52,4 mm, wysokość 24 mm) i niska masa (50 g) sprzyjają integracji w kompaktowych konstrukcjach. Wzmocniona izolacja (2 x MOPP) wspiera zgodność z wymogami bezpieczeństwa dla urządzeń medycznych.

Zastosowanie

• Zasilanie urządzeń medycznych o niskim poborze mocy
• Systemy wbudowane i płyty sterujące na PCB
• Sprzęt przemysłowy wymagający niezawodnej linii 12 V
• Produkty potrzebujące wzmocnionej izolacji do obwodów bezpiecznych dla pacjenta

Kluczowe specyfikacje

• Napięcie wyjściowe: 12 V DC
• Prąd wyjściowy: 1,8 A (20 W)
• Napięcie wejściowe: 90–264 V AC
• Montaż: przewlekany na PCB
• Izolacja bezpieczeństwa: 2 x MOPP (medyczna wzmocniona izolacja)
• Wymiary: głębokość 52,4 mm, wysokość 24 mm
• Masa: 50 g
• Zgodność: RoHS

Sposób użycia

Zainstaluj zasilacz na płytce PCB, używając przeznaczonych do tego wyprowadzeń przewlekanych i ewentualnych punktów mocowania mechanicznego. Podłącz wejście zasilania sieciowego AC (90–264 V AC) zgodnie ze schematem połączeń producenta i zachowaj prawidłową polaryzację na wyjściu 12 V DC. Zapewnij odpowiednią wentylację i utrzymuj otoczenie wolne od przewodzących zanieczyszczeń. Przed podłączeniem wrażliwego sprzętu sprawdź napięcie wyjściowe pod obciążeniem.

Zalecenia

W zastosowaniach medycznych przestrzegaj obowiązujących norm i wymogów bezpieczeństwa na poziomie urządzenia; zachowaj odstępy izolacyjne i drogi upływu na płytce PCB oraz postępuj zgodnie z notami aplikacyjnymi MEAN WELL dotyczącymi montażu, zarządzania ciepłem i obwodów zabezpieczających, aby zapewnić długotrwałą, niezawodną pracę.
