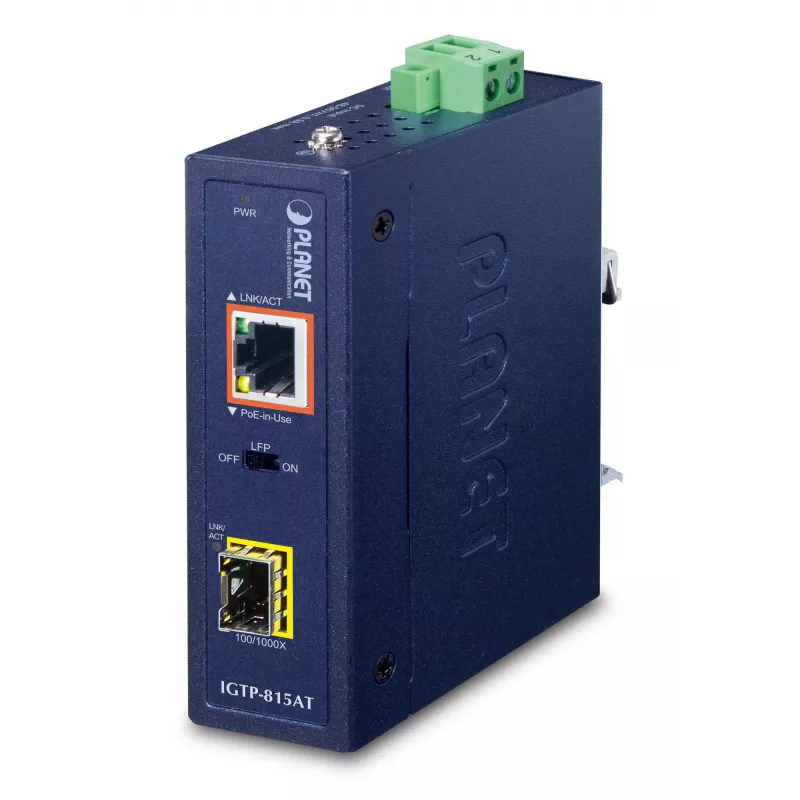

Media konwerter sieciowy PLANET IGTP-815AT

PLANET IGTP-815AT to kompaktowy, przemysłowy konwerter mediów Gigabit PoE+, który łączy światłowodowe łącze 100/1000BASE-X SFP z miedzianym portem 10/100/1000BASE-T 802.3at PoE+. Zamknięty w metalowej obudowie o klasie IP30, pracuje w ekstremalnych temperaturach od -40 do 75 °C i zapewnia stabilną transmisję danych oraz zasilania na duże odległości w trudnych warunkach i instalacjach o ograniczonej przestrzeni.

Zalety

IGTP-815AT obsługuje IEEE 802.3at PoE+, dostarczając do 36 W mocy do zdalnego urządzenia 802.3af/at, jednocześnie przesyłając dane Gigabit Ethernet. Jego gniazdo SFP akceptuje moduły 100BASE-FX/1000BASE-X dla łączy światłowodowych o zasięgu do 120 km, rozszerzając wdrożenie PoE poza ograniczenie 100 m skrętki UTP. Urządzenie zawiera funkcje przekazywania błędów łącza (LFP) – LLCF i LLR – umożliwiające interaktywne wykrywanie łącza oraz solidne zabezpieczenia ESD i przeciwprzepięciowe (±6 kV wyładowanie kontaktowe, ±8 kV wyładowanie powietrzne, ±6 kV odporność na udary), zwiększając niezawodność w środowiskach narażonych na zakłócenia elektryczne.

Zastosowanie

• Rozszerzanie zasięgu urządzeń zasilanych przez PoE, takich jak zewnętrzne punkty dostępowe Wi-Fi i kamery IP
• Łączenie segmentów światłowodowych kampusów lub dostawców usług z końcowymi punktami miedzianymi PoE
• Instalacje przemysłowe wymagające szerokiego zakresu temperatur i kompaktowej konstrukcji

Kluczowe specyfikacje

• Maksymalna szybkość przesyłu danych: 1000 Mbit/s
• Porty: 1 × 10/100/1000BASE-T PoE+ RJ-45, 1 × 100/1000BASE-X SFP
• Standard i budżet PoE: IEEE 802.3at PoE+, moc wyjściowa do 36 W
• Maksymalna odległość UTP dla PoE: 100 m; zasięg światłowodu SFP: do 120 km (w zależności od modułu)
• Temperatura pracy: od -40 do 75 °C
• Ochrona ESD i przeciwprzepięciowa: ±6 kV kontakt, ±8 kV powietrze, ±6 kV udar
• Obudowa: metalowa IP30; montaż: na ścianie lub szynie DIN
• Waga: 0,231 kg

Sposób użycia

Zainstaluj IGTP-815AT w wybranej obudowie lub zamocuj na szynie DIN albo ścianie. Włóż zgodny moduł SFP do gniazda SFP i podłącz łącze światłowodowe. Podłącz port PoE+ RJ-45 do urządzenia zasilanego standardowym kablem UTP (do 100 m). Zasil urządzenie zgodnie z instrukcją obsługi; działa w trybie Plug and Play i nie wymaga konfiguracji oprogramowania. Użyj wbudowanego przełącznika DIP, aby włączyć lub wyłączyć przekazywanie błędów łącza (LFP), jeśli potrzebne jest monitorowanie łącza.

Zalecenia

Stosuj zgodne moduły SFP o odpowiednim zasięgu i długości fali oraz upewnij się, że zapotrzebowanie na moc PoE podłączonych urządzeń nie przekracza 36 W. Aby zapewnić niezawodną długoterminową pracę w lokalizacjach zewnętrznych lub przemysłowych, zamontuj konwerter w chronionej obudowie i przestrzegaj najlepszych praktyk uziemienia i ochrony przeciwprzepięciowej.
