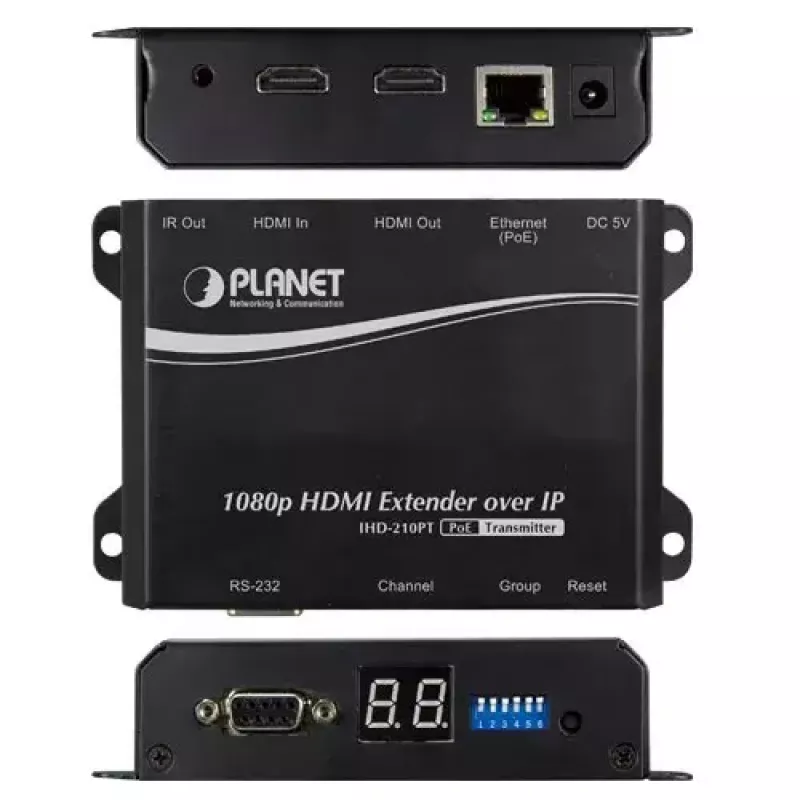

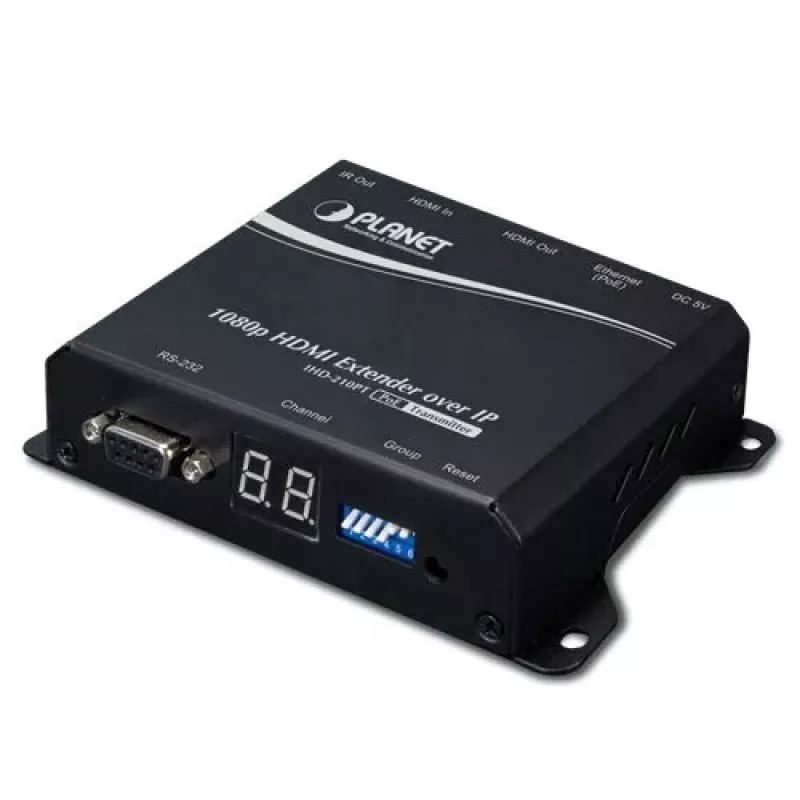

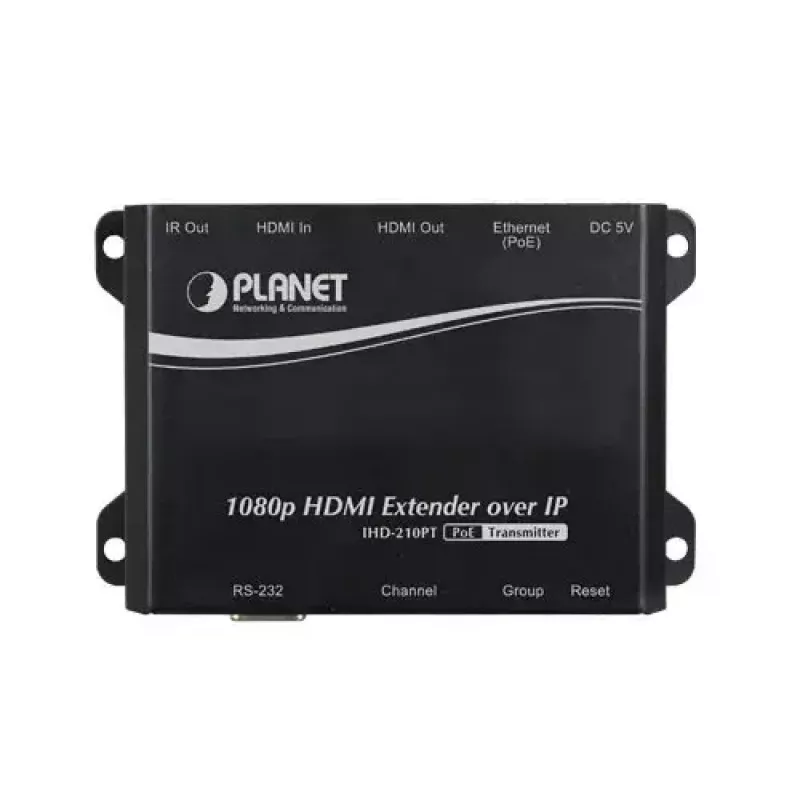

Nadajnik AV PLANET IHD-210PT

PLANET IHD-210PT to nadajnik AV zaprojektowany do przesyłania obrazu HDMI Full HD 1080p przez sieci IP za pomocą okablowania Cat5e/Cat6. Kompaktowy i obsługujący PoE, współpracuje z odbiornikiem IHD-210PR, umożliwiając dystrybucję źródeł HDMI w sieci LAN z obsługą HDMI 1.4a, przesyłem RS-232 i sterowaniem IR. Urządzenie wspiera automatyczne kopiowanie EDID i HDCP, zapewniając stałą jakość obrazu i dźwięku dla zdalnych wyświetlaczy, przy uproszczeniu okablowania i instalacji.

Zalety

IHD-210PT zapewnia niezawodną dystrybucję obrazu 1080p na odległość do 100 m przy użyciu standardowych kabli Cat5e/Cat6 i może być zasilany przez PoE, aby zredukować dodatkowe przewody zasilające. Wspiera dwukierunkowy przesył IR i RS-232 do zdalnego sterowania urządzeniami źródłowymi, automatyczne kopiowanie EDID zapewniające właściwą komunikację z wyświetlaczem oraz kompatybilność z sieciami z włączonym IGMP snooping dla efektywnej dystrybucji multicast. Kompaktowa konstrukcja i lokalne wyjście HDMI ułatwiają kontrolę źródła i integrację w szafach rack.

Zastosowanie

• Digital signage i wyświetlacze reklamowe
• Sale konferencyjne i posiedzeń
• Dystrybucja AV w klasach i aulach
• Ściany wideo i tablice menu w handlu

Kluczowe specyfikacje

• Typ: Nadajnik AV (PLANET IHD-210PT)
• Maksymalna rozdzielczość: 1920 x 1080 (Full HD 1080p)
• Wyjścia HDMI: 1
• Porty wejściowe RJ-45: 1 (Cat5e / Cat6)
• Maksymalna odległość transmisji: 100 m przez okablowanie Ethernet
• Interfejsy: HDMI 1.4a, RS-232, IR
• Zasilanie: 5 V (typowy pobór mocy 7 W); obsługa PoE
• Wymiary: 130 x 82 x 30,25 mm; Waga: 0,29 kg
• Kolor: Czarny

Sposób użycia

Podłącz źródło HDMI do wejścia HDMI IHD-210PT i połącz nadajnik z siecią LAN za pomocą kabla Cat5e lub Cat6 do przełącznika z obsługą PoE lub dostarcz zasilanie 5 V, jeśli PoE nie jest używane. Skonfiguruj identyfikator kanału/grupy za pomocą przełączników DIP, aby dopasować do odpowiednich odbiorników IHD-210PR i zweryfikuj wyjście za pomocą lokalnego wyjścia HDMI. Do zdalnego sterowania źródłami podłącz dostarczony kabel IR i użyj RS-232, gdy wymagane jest sterowanie szeregowe. Podczas korzystania z multicastu upewnij się, że na przełącznikach sieciowych włączono IGMP snooping i ustaw kanały odpowiednio do dystrybucji jeden-do-wielu.

Zalecenia

Używaj przełączników z obsługą PoE, IGMP snooping i wsparciem VLAN 802.1Q dla skalowalnej, efektywnej dystrybucji. Utrzymuj długość kabli Cat5e/Cat6 w określonym limicie 100 m i używaj wysokiej jakości kabli i złączy, aby zachować integralność sygnału 1080p. Jeśli wyświetlacze wykazują problemy związane z EDID, użyj funkcji automatycznego kopiowania EDID, aby zsynchronizować informacje EDID z wyświetlacza docelowego.
