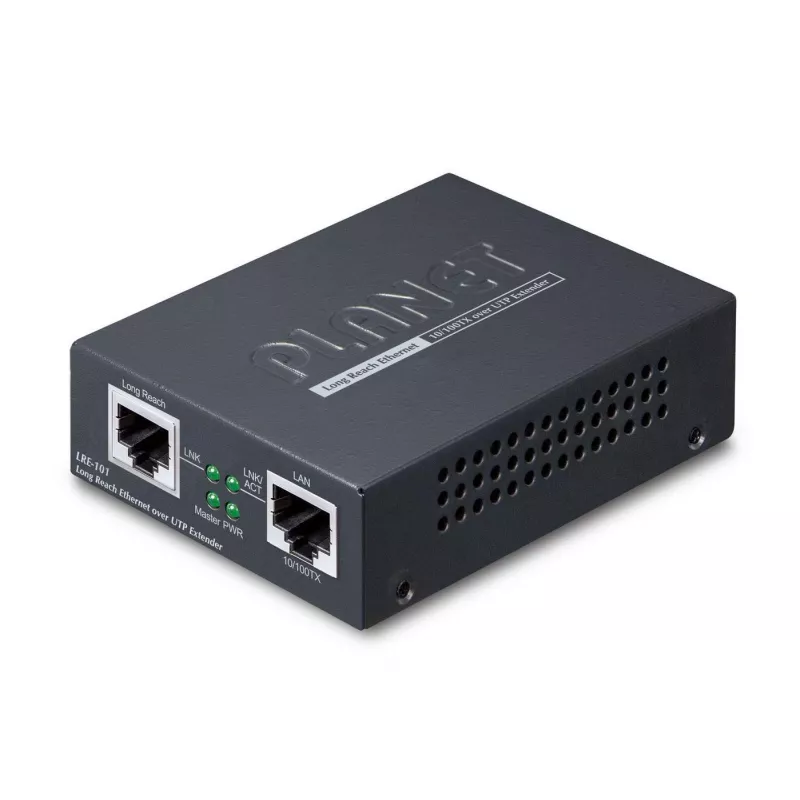

Nadajnik i odbiornik sieciowy PLANET LRE-101 1-Port 10/100TX Czarny 1200m

PLANET LRE-101 to kompaktowy przedłużacz Ethernet przez UTP w metalowej obudowie, który konwertuje i przedłuża sygnały 10/100BASE-TX Ethernet przez istniejące przewody UTP lub telefoniczne. Posiada jeden port 10/100TX RJ45 i jeden złącze UTP RJ45, obsługuje pełny dupleks z przepustowością do 100 Mb/s, umożliwiając przedłużenie łączy Ethernet do 700 m przez Cat.5e UTP i do 1200 m przez przewód telefoniczny. Niewielkie rozmiary i niski pobór mocy sprawiają, że nadaje się do modernizacji urządzeń IP na istniejącym okablowaniu bez konieczności instalowania nowych kabli sieciowych.

Zalety

LRE-101 obsługuje transmisję Ethernet na duże odległości przez istniejące okablowanie UTP lub telefoniczne, zmniejszając potrzebę instalacji nowych kabli. Oferuje prostą pracę punkt-punkt z wybieranymi trybami Master/Slave za pomocą przełącznika DIP, niski pobór mocy (około 1,55 W w pełnej pracy) i trwałą metalową obudowę, którą można używać samodzielnie lub instalować w kompatybilnych szasach PLANET media converter. Urządzenie jest kompaktowe i nadaje się do montażu na ścianie lub szynie DIN, jest kompatybilne z popularnymi urządzeniami IP, takimi jak kamery IP, punkty dostępowe, rejestratory NVR i cyfrowe oznakowanie.

Zastosowanie

• Przedłużanie Ethernetu do kamer IP na duże odległości
• Podłączanie punktów dostępowych przez istniejące okablowanie
• Łączenie rejestratorów NVR i cyfrowego oznakowania za pomocą istniejących przewodów UTP lub telefonicznych
• Migracja z systemów analogowych do sieci IP bez wymiany okablowania

Kluczowe specyfikacje

• Model: PLANET LRE-101
• Porty: 1 x 10/100 BASE-TX RJ45, 1 x złącze UTP RJ45
• Maksymalna odległość transmisji: do 700 m (Cat.5e UTP), do 1200 m (przewód telefoniczny)
• Przepustowość: pełny dupleks do 100 Mb/s
• Pobór mocy: ≈1,55 W (pełna praca)
• Wymiary (S x G x W): 97 mm x 70,3 mm x 26 mm
• Waga: 0,189 kg
• Kolor: Czarny
• Montaż: samodzielny, na szynie DIN lub ścianie; kompatybilny z szasami PLANET MC-700 / MC-1500

Sposób użycia

Zainstaluj parę urządzeń LRE-101 do łącza punkt-punkt: ustaw jedno urządzenie w trybie Master, a drugie w trybie Slave za pomocą wbudowanego przełącznika DIP. Podłącz urządzenie Ethernet (np. kamerę IP lub punkt dostępowy) do portu 10/100TX RJ45 w jednym urządzeniu, a istniejący przewód UTP lub telefoniczny do złącza UTP RJ45, aby przesłać sygnał do zdalnego urządzenia. Po stronie odbiorczej podłącz port 10/100TX zdalnego urządzenia do urządzenia docelowego. Opcjonalnie zainstaluj urządzenia w szasie PLANET media converter, aby zapewnić scentralizowane zasilanie DC i montaż w szasie.

Zalecenia

Aby zapewnić niezawodną wydajność, przetestuj jakość istniejącego kabla i wybierz Cat.5e UTP lub przewód telefoniczny zgodnie z wymaganą odległością. Używaj parowania Master/Slave dla łączy punkt-punkt i unikaj mieszania trybów w scenariuszach wielopunktowych. Rozważ użycie szasy PLANET media converter, jeśli potrzebne jest scentralizowane zasilanie lub montaż w szafie/szynie DIN.
