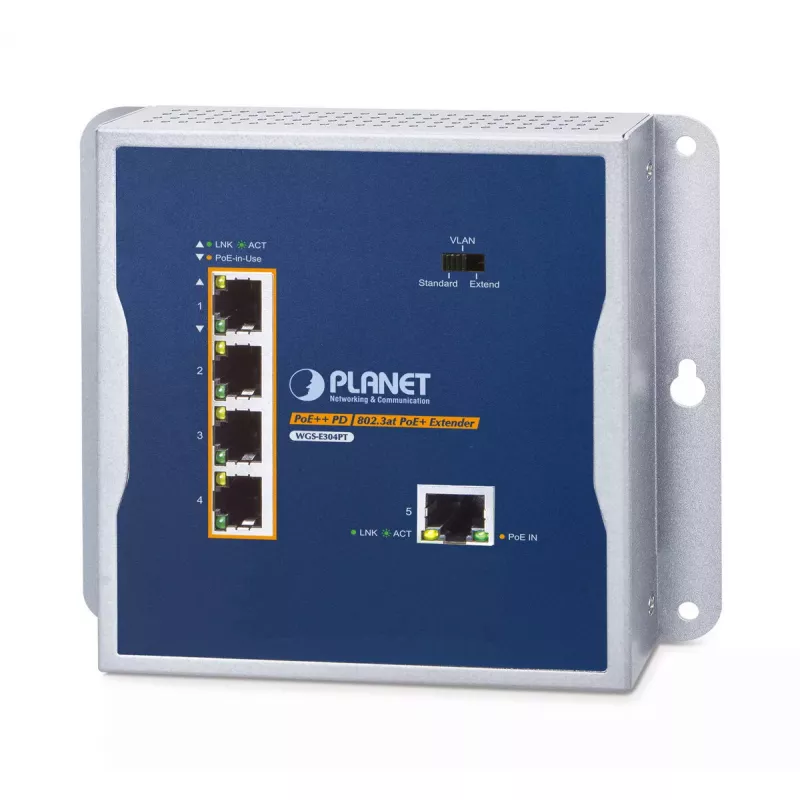

Nadajnik i odbiornik sieciowy PLANET WGS-E304PT Przemysłowy PoE+ 1-Port do 4-Port

PLANET WGS-E304PT to przemysłowy rozszerzacz PoE, który konwertuje jedno wejście 802.3bt PoE++ na cztery wyjścia Gigabit PoE 802.3af/at. Obsługuje do 95 W mocy z wejścia PoE++ i zapewnia łączny budżet mocy do 70 W dla czterech portów wyjściowych PoE, jednocześnie przedłużając transmisję danych Gigabit Ethernet i zasilanie IEEE 802.3at przez standardowy kabel UTP Cat 5/5e/6 poza limit 100 m do odległości do 250 m. Urządzenie w kompaktowej metalowej obudowie z dostępem od przodu jest przystosowane do montażu na ścianie, magnetycznego lub na szynie DIN i eliminuje potrzebę stosowania dodatkowych lokalnych zasilaczy przy dodawaniu urządzeń zasilanych przez PoE na wydłużonych dystansach.

Zalety

WGS-E304PT zapewnia zwiększony zasięg w instalacjach PoE i obsługuje wysokomocowe wejście 802.3bt zasilające cztery wyjścia 802.3af/at, umożliwiając pracę do czterech urządzeń zasilanych przez jedno źródło PoE. Metalowa obudowa IP30 zapewnia odporność na zakłócenia elektromagnetyczne i przepięcia w zastosowaniach przemysłowych, a szeroki zakres temperatur pracy (-40 do 75 °C) pozwala na instalację w trudnych warunkach środowiskowych. Kompaktowa konstrukcja z dostępem od przodu upraszcza instalację i konserwację w szafach o ograniczonej przestrzeni.

Zastosowanie

• Wydłużenie zasięgu kamer IP i punktów dostępowych Wi-Fi zasilanych przez PoE powyżej 100 m
• Konwersja pojedynczego wejścia PoE++ na wiele wyjść PoE/PoE+ w szafach przemysłowych
• Wdrożenia PoE punkt-wielopunkt w sterowaniu ruchem, monitoringu i automatyce przemysłowej
• Instalacje ścienne lub w szafach o ograniczonej przestrzeni

Kluczowe specyfikacje

• Model: WGS-E304PT (PLANET)
• Porty: 1 × wejście 802.3bt PoE++ (PoE IN), 4 × wyjścia Gigabit PoE 802.3af/at (PoE OUT)
• Maksymalna moc wejściowa: do 95 W (802.3bt)
• Budżet mocy wyjściowej PoE: do 70 W łącznie dla czterech portów
• Szybkość transmisji: Gigabit Ethernet na port; tryb Extend obsługuje dupleks 10 Mbps dla dalekich zasięgów
• Odległość przedłużenia: do 250 m po kablu Cat 5/5e/6 w trybie Extend
• Obudowa: metalowa przemysłowa, IP30
• Temperatura pracy: -40 do 75 °C
• Tablica adresów MAC: 2000 wpisów
• Montaż: ścienny, magnetyczny lub na szynie DIN

Sposób użycia

Umieść WGS-E304PT w szafie lub miejscu montażowym i podłącz sprzęt zasilający PoE++ (PSE) do portu RJ45 PoE IN. Podłącz do czterech urządzeń zasilanych do portów PoE OUT za pomocą kabla UTP Cat 5/5e/6. Wybierz tryb pracy (Standard, VLAN lub Extend) za pomocą przełącznika DIP na urządzeniu, zgodnie z wymaganiami sieci: Standard dla normalnego działania przełącznika Gigabit, VLAN do izolowania ruchu portów lub Extend, aby włączyć pracę dupleksową 10 Mbps i wydłużyć zasięg kabla do 250 m. Zewnętrzny zasilacz nie jest wymagany, gdy wejściowe PSE dostarcza wystarczającą moc PoE++.

Zalecenia

W zastosowaniach wymagających dalekiego zasięgu 250 m, włącz tryb Extend i używaj wysokiej jakości kabli Cat 5e/6. Sprawdź, czy PSE może dostarczyć do 95 W i upewnij się, że łączne zapotrzebowanie na moc podłączonych urządzeń PD nie przekracza budżetu wyjściowego 70 W. Zainstaluj urządzenie w wentylowanej szafie lub miejscu w zakresie temperatur pracy -40 do 75 °C i wykorzystaj dostęp od przodu do prowadzenia kabli i monitorowania.
