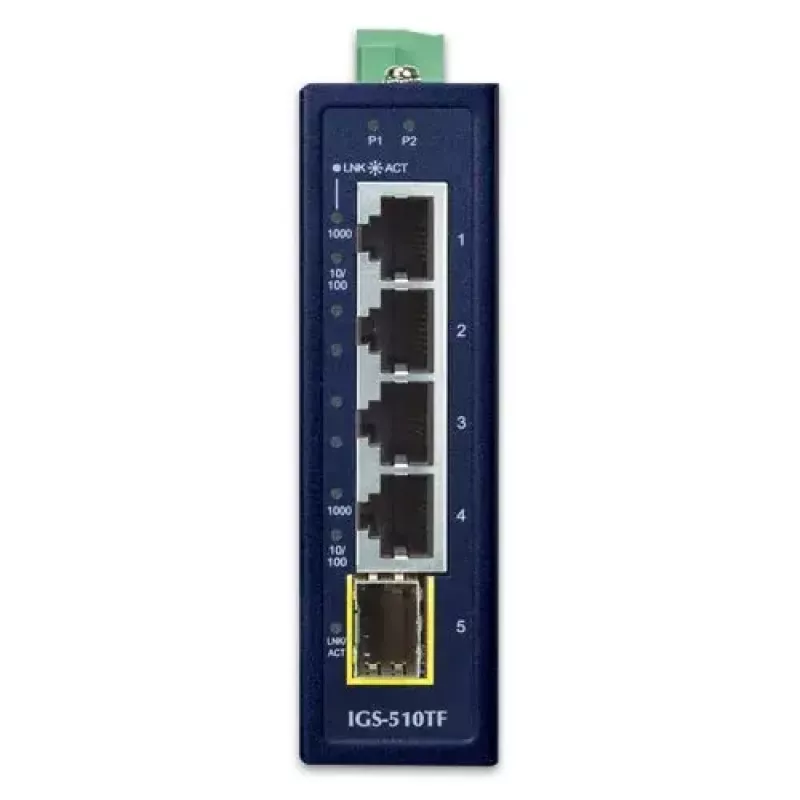

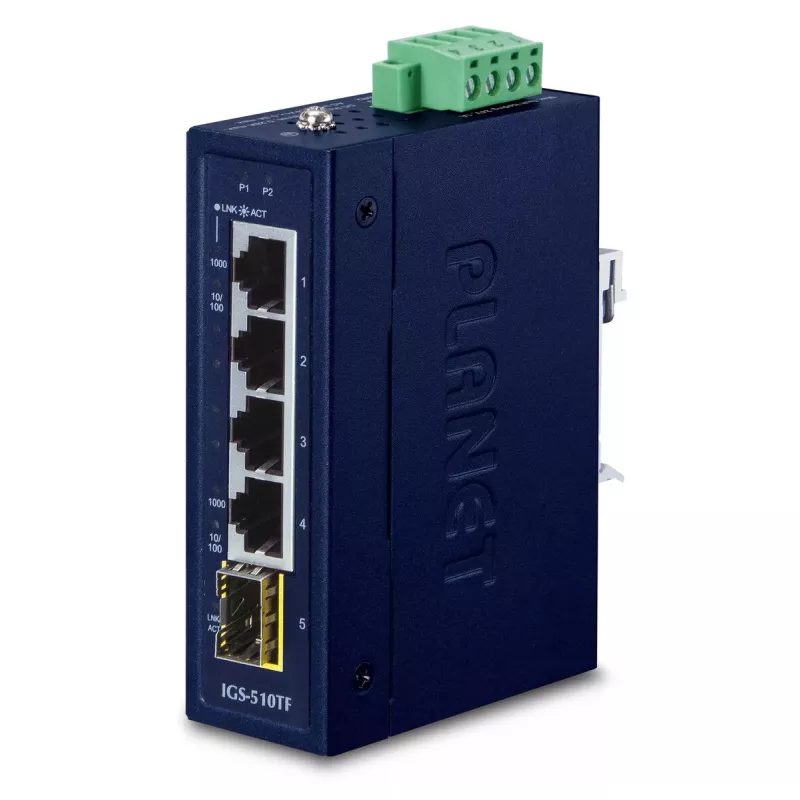

Niezarządzalny przełącznik Gigabit Ethernet PLANET IGS-510TF — 4 x 10/100/1000 Mbps, 10 Gbit/s przełączanie, 9–48 V DC, montaż na ścianie

PLANET IGS-510TF to niezarządzalny przełącznik Gigabit Ethernet zaprojektowany do kompaktowego, niezawodnego rozszerzenia sieci. Oferuje cztery porty RJ-45 10/100/1000 Mbps i jedno gniazdo SFP obsługujące moduły 100BASE-FX/1000BASE-X. W kompaktowej metalowej obudowie o stopniu ochrony IP30 przełącznik zapewnia przepustowość przełączania 10 Gbit/s, tablicę adresów MAC na 4000 wpisów i obsługuje standardy, w tym IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad i 802.3az (Energy Efficient Ethernet). Urządzenie przyjmuje szeroki zakres zasilania (9–48 V DC lub 24 V AC), obsługuje montaż na ścianie lub szynie DIN i działa w szerokim zakresie temperatur, co czyni je odpowiednim do instalacji w małych biurach, oddziałach, przemyśle lub na zewnątrz, wymagających łączności światłowodowej na duże odległości za pomocą transceiverów SFP.

Zalety

IGS-510TF łączy niewielkie rozmiary z wytrzymałością przemysłową, umożliwiając wdrożenie w środowiskach o ograniczonej przestrzeni lub trudnych warunkach. Jego gniazdo SFP rozszerza zasięg sieci poza limit 100 m dla miedzi, podczas gdy dwa szerokozakresowe wejścia zasilania zapewniają redundancję dla wyższej dostępności. Energooszczędne funkcje i automatyczne oszczędzanie energii w zależności od łącza zmniejszają zużycie energii podczas niskiej aktywności. Wbudowana odporność na wyładowania elektrostatyczne (ESD) i przepięcia zwiększa stabilność systemu i chroni sprzęt sieciowy.

Odpowiednie dla

• Małych biur i oddziałów, gdzie wymagane są kompaktowe przełączniki
• Zakładów przemysłowych, hal produkcyjnych i szafek ulicznych w trudnych warunkach środowiskowych
• Wdrożeń wymagających uplinków światłowodowych lub połączeń na duże odległości z użyciem modułów SFP
• Zewnętrznych punktów dostępowych bezprzewodowych i kamer IP montowanych w obudowach
• Segmentów sieci potrzebujących redundantnych wejść zasilania dla wyższej dostępności

Kluczowe specyfikacje

• Porty: 4 x 10/100/1000 Mbps RJ-45 (auto MDI/MDI-X), 1 x gniazdo SFP (100/1000 Mbps)
• Przepustowość przełączania: 10 Gbit/s
• Tablica adresów MAC: 4000 wpisów
• Standardy: IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad, 802.3az (EEE)

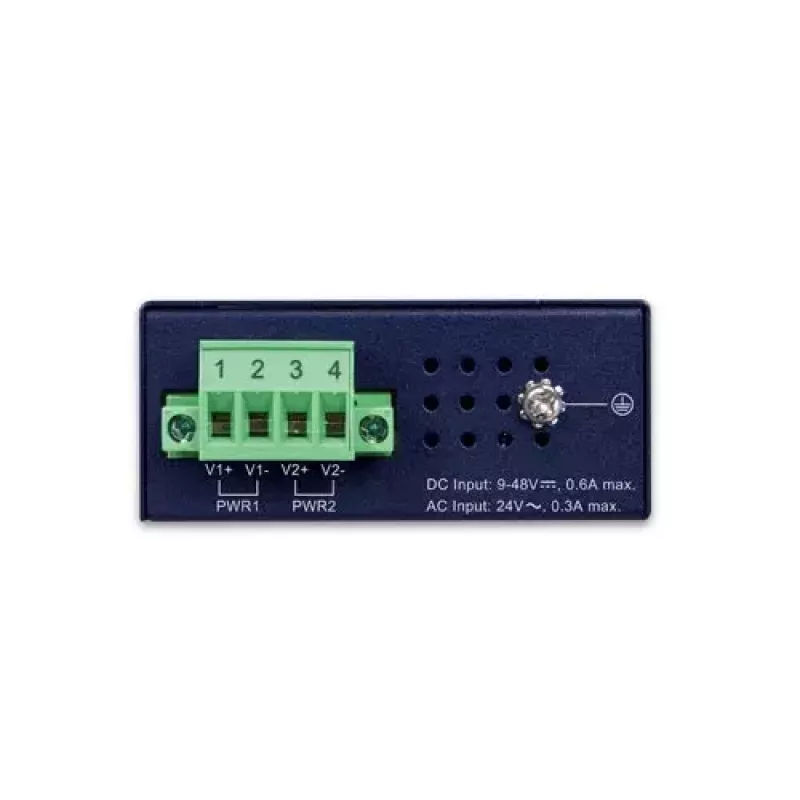

• Wejście zasilania: szeroki zakres 9–48 V DC lub 24 V AC; podwójne wejście zasilania dla redundancji
• Zakres temperatur pracy: -40 do 75 °C
• Ochrona: ESD stykowe ±6 kV, powietrzne ±8 kV; odporność na przepięcia ±6 kV
• Montaż: na ścianie i kompatybilny z szyną DIN
• Obudowa: kompaktowa metalowa o stopniu ochrony IP30

Sposób użycia

Zainstaluj IGS-510TF w odpowiedniej obudowie lub zamontuj na ścianie lub szynie DIN w miejscu z dostępem do wymaganych źródeł zasilania i okablowania sieciowego. Podłącz miedziane urządzenia Ethernet do portów RJ-45; włóż odpowiedni moduł SFP do gniazda SFP w przypadku połączeń światłowodowych, gdy potrzebny jest większy zasięg. Doprowadź zasilanie za pomocą jednego lub obu obsługiwanych wejść (9–48 V DC lub 24 V AC); urządzenie automatycznie przełączy się na wejście zapasowe w przypadku awarii głównego. Do podstawowej pracy nie jest wymagana żadna konfiguracja, ponieważ przełącznik jest niezarządzalny; podłącz urządzenia, a przełącznik będzie przekazywać ruch zgodnie ze standardowym działaniem przełączania Ethernet.

Zalecenia

Używaj transceiverów SFP kompatybilnych z wymaganym typem światłowodu i odległością podczas rozszerzania łączy poza limit miedzi oraz sprawdzaj ustawienia prędkości/dupleksu na podłączonych urządzeniach w przypadku problemów z interoperacyjnością. W przypadku instalacji w środowiskach narażonych na zakłócenia elektryczne lub na zewnątrz, zamontuj przełącznik w odpowiedniej obudowie ochronnej i zapewnij prawidłowe uziemienie. Aby zmaksymalizować czas pracy, podłącz oba wejścia zasilania do niezależnych źródeł, gdy to możliwe, i monitoruj stan kabli, aby skorzystać z funkcji oszczędzania energii.
