Oscyloskop Generator Sygnałowy Fnirsi 1014D 2-w-1 — 100 MHz pasmo, 1 GS/s próbkowanie

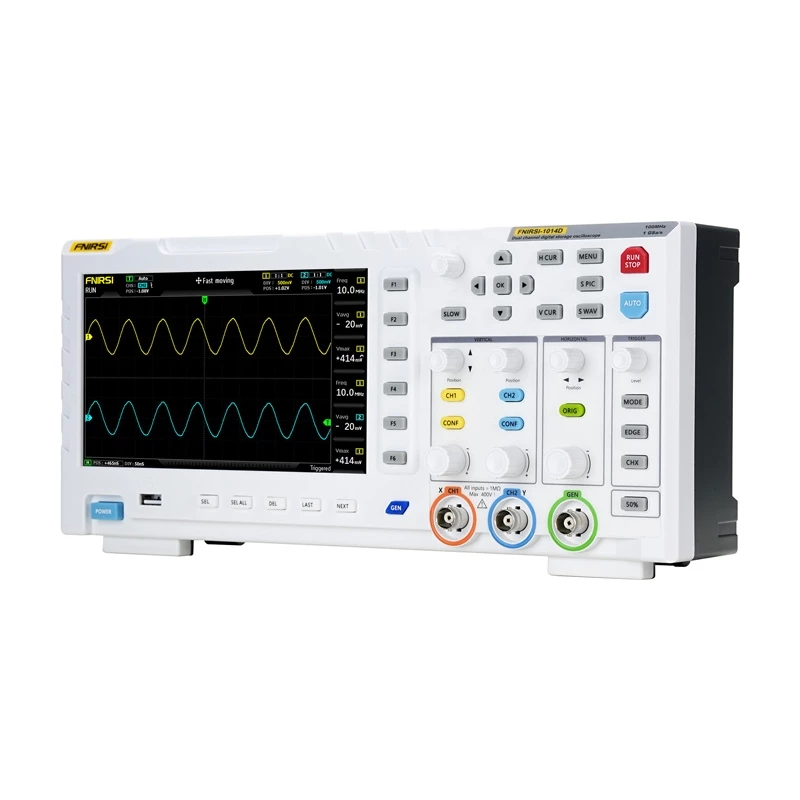

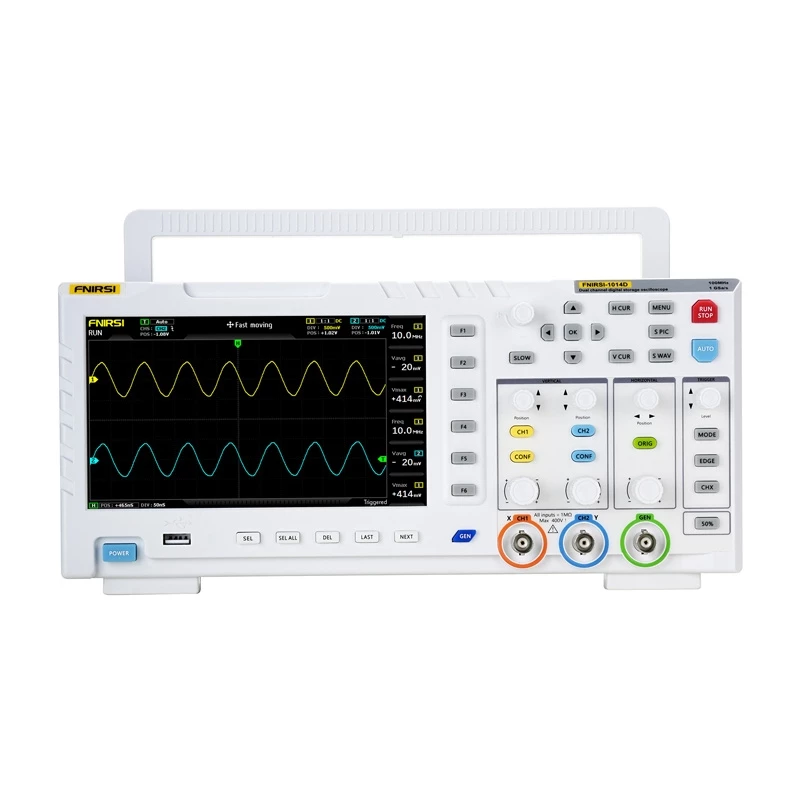

FNIRSI 1014D to przenośny przyrząd testowy 2‑w‑1 łączący dwukanałowy oscyloskop cyfrowy i generator sygnałowy DDS. Zapewnia pasmo analogowe 100 MHz z próbkowaniem do 1 GSa/s, 7‑calowy wyświetlacz LCD 800×480, impedancję wejściową 1 MΩ na kanał oraz wbudowaną pamięć 1 GB umożliwiającą zapisywanie przebiegów i zrzutów ekranu. Urządzenie obsługuje automatyczną analizę, FFT, tryb X‑Y, pomiary kursorowe oraz eksport zapisanych danych przez USB.

Zalety

Przyrząd integruje funkcje oscyloskopu i generatora w jednej kompaktowej obudowie, umożliwiając jednoczesną analizę i generację sygnałów. Wysoka częstotliwość próbkowania i pasmo 100 MHz pozwalają wykrywać krótkie stany przejściowe. Wbudowany generator DDS oferuje wiele standardowych przebiegów z rozdzielczością częstotliwości 1 Hz i wyjściem do 10 MHz dla przebiegów sinusoidalnych. Funkcja przechwytywania i wyjścia umożliwia odtwarzanie zapisanych przebiegów oscyloskopowych jako sygnału wyjściowego generatora, zwiększając elastyczność testowania. Moduł automatycznej ochrony przeciwprzepięciowej umożliwia bezpieczne pomiary do 400 V przy użyciu sondy x10. 7-calowy kolorowy wyświetlacz LCD z inteligentnym wykrywaniem wyzwalania ułatwia konfigurację, a pamięć wewnętrzna przechowuje do 1000 przebiegów i 1000 zrzutów ekranu do przeglądania i eksportu.

Zastosowanie

• Diagnostyka i naprawa elektroniki
• Testowanie prototypów i rozwój
• Edukacja techniczna i ćwiczenia laboratoryjne
• Elektronika hobbystyczna i projekty makerów

Kluczowe specyfikacje

• Kanały: 2
• Pasmo: 100 MHz
• Częstotliwość próbkowania: do 1 GSa/s
• Wyświetlacz: 7" LCD, 800×480 pikseli
• Impedancja wejściowa: 1 MΩ
• Pamięć: 1 GB (do 1000 przebiegów + 1000 zrzutów ekranu)
• Typy generatora: 14 standardowych przebiegów; rozdzielczość częstotliwości 1 Hz; wyjście sinusoidalne do 10 MHz
• Wyjście przechwytywania: obsługiwane (zapis i odtwarzanie przebiegów)
• Maksymalne napięcie testowe: sonda 1×: 40 V, sonda 10×: 400 V (włączona ochrona)
• Tryby wyzwalania: Auto / Pojedyncze / Normalne; zbocze wyzwalania: narastające/opadające
• Obsługiwane tryby wyświetlania FFT i X‑Y
• Głębokość pamięci: 240 kbit
• Dokładność napięciowa: ±5%; dokładność częstotliwościowa: ±0,01%
• Czas narastania: < 3 ns
• Zakres podstawy czasu: 50 s do 10 ns
• Sprzężenie: AC / DC
• Zasilanie: 5 V przez USB (2–4 A)
• Wymiary: 310 × 145 × 70 mm

Sposób użycia

Podłącz sondy do kanałów wejściowych i ustaw tłumienie sondy (1× lub 10×) odpowiednio do oczekiwanej amplitudy sygnału. Zasil urządzenie przez wejście zasilania USB i użyj przycisków na panelu przednim lub enkodera, aby wybrać podstawę czasu, skalę napięcia i tryb wyzwalania. Do generacji sygnału otwórz menu generatora DDS, wybierz typ przebiegu i ustaw częstotliwość oraz amplitudę z rozdzielczością 1 Hz. Użyj funkcji przechwytywania i wyjścia, aby nagrać przebieg z oscyloskopu i odtworzyć go przez wyjście generatora. Zapisuj ważne przebiegi lub zrzuty ekranu w pamięci wewnętrznej i eksportuj pliki do komputera przez USB w razie potrzeby.

Zalecenia

Używaj ustawienia sondy x10 podczas pomiarów sieciowych lub innych obwodów wysokiego napięcia, aby zapewnić aktywną ochronę przeciwprzepięciową. Dla dokładnego pomiaru czasu i analizy harmonicznych włącz najwyższą możliwą częstotliwość próbkowania i użyj trybu FFT. Regularnie eksportuj i twórz kopie zapasowe nagranych przebiegów, jeśli wymagane jest długoterminowe przechowywanie lub analiza zewnętrzna.
