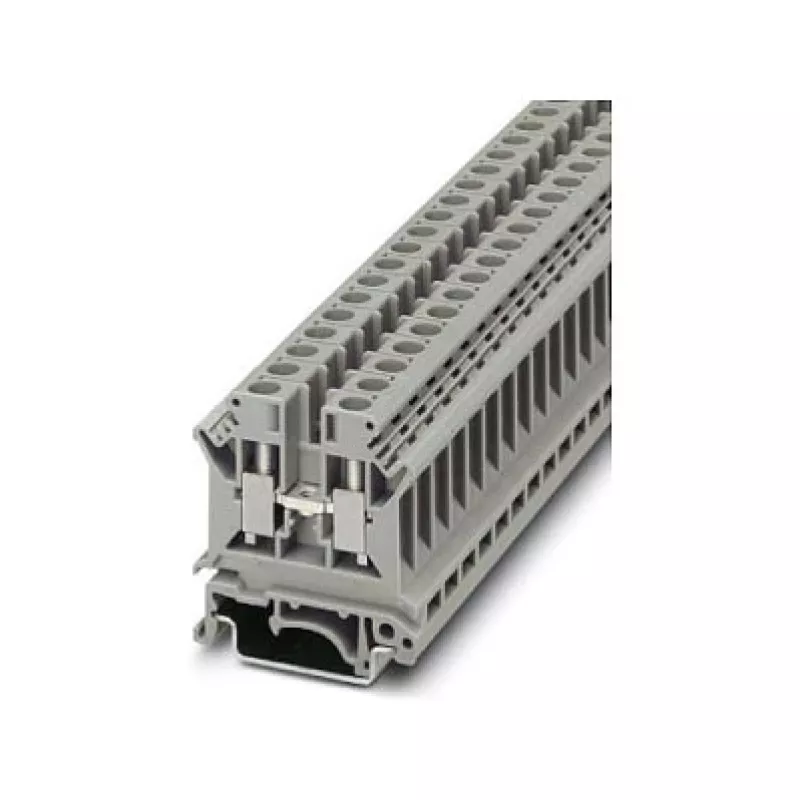

Phoenix 3004524 UK 6 N Przepustowa Listwa Zaciskowa, Połączenie Śrubowe, 6 mm², Szary

W przemysłowych szafach sterowniczych i rozdzielnicach niezawodne zakończenie przewodów jest kluczowe dla bezpieczeństwa i ciągłości pracy. Przepustowa listwa zaciskowa Phoenix 3004524 UK 6 N spełnia tę potrzebę dzięki kompaktowej konstrukcji ze złączem śrubowym, które bezpiecznie łączy dwa przewody o przekroju do 6 mm². Szara obudowa z poliamidu montowana jest na standardowych szynach DIN, co czyni ją idealnym wyborem do tworzenia schludnych i łatwych w serwisowaniu listew zaciskowych w automatyce, budowie maszyn i projektach instalacji elektrycznych.

Dla kogo jest przeznaczona

Ta listwa zaciskowa jest przeznaczona dla producentów szaf sterowniczych, elektryków i techników utrzymania ruchu, którzy potrzebują niezawodnego, oszczędzającego miejsce punktu połączeniowego dla przewodów zasilających i sterujących. Sprawdza się w zastosowaniach, gdzie przewody muszą być łączone lub rozgałęziane na szynie DIN, zwłaszcza w środowiskach z wibracjami lub tam, gdzie przewiduje się okresowe przekablowanie.

Główne cechy

• Konstrukcja przepustowa z 2 połączeniami śrubowymi dla prostego okablowania
• Przyjmuje przewody od 0,2 do 6 mm² (AWG 20–8), lite lub linkowe
• Znamionowo 800 V IEC i 41 A, odpowiednia do wielu obwodów przemysłowych
• Korpus izolacyjny z poliamidu (PA), klasa palności UL 94 V0
• Montaż na szynach DIN NS 35/7,5, NS 35/15 lub NS 32
• Szeroki zakres temperatur pracy: od -60 °C do +105 °C
• Śruba M3 z momentem dokręcania 0,8–1 Nm dla pewnego zacisku

Specyfikacje

• Typ: Przepustowa listwa zaciskowa
• Metoda połączenia: Połączenie śrubowe
• Liczba połączeń: 2
• Liczba pozycji: 1
• Liczba poziomów: 1
• Przekrój znamionowy: 6 mm²
• Zakres AWG: 20–8
• Napięcie znamionowe (IEC): 800 V
• Prąd znamionowy (IEC): 41 A
• Materiał izolacyjny: Poliamid (PA)
• Kolor: Szary
• Typ montażu: Szyna DIN (NS 35/7,5, NS 35/15, NS 32)
• Długość zdejmowania izolacji: 10 mm
• Gwint śruby: M3
• Moment dokręcania: 0,8–1 Nm
• Temperatura pracy: od -60 °C do +105 °C
• Klasa palności: UL 94 V0
• Stopień zanieczyszczenia: 3

Wskazówki

Aby zapewnić niezawodne połączenia, należy zdjąć izolację z przewodu na długość 10 mm i dokręcić śrubę M3 zalecanym momentem. Użyj odpowiedniego śrubokręta, aby uniknąć uszkodzenia łba śruby. Podczas montażu upewnij się, że listwa zaciskowa zatrzaskuje się bezpiecznie na szynie DIN. W przypadku przewodów linkowych rozważ użycie tulejek zaciskowych, aby zapobiec strzępieniu się i poprawić kontakt.
