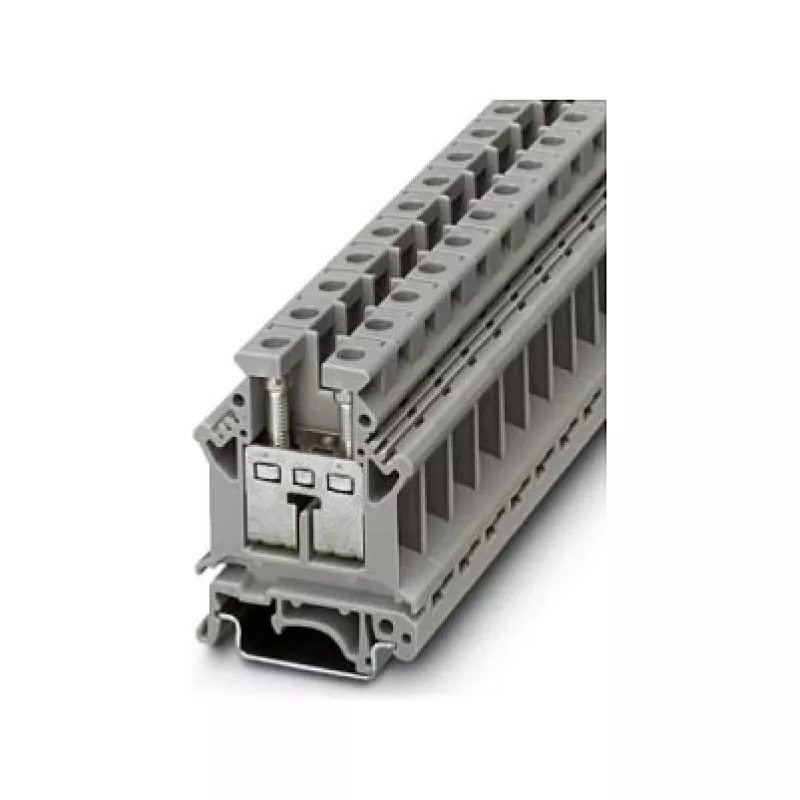

Phoenix 3006043 UK 16 N Przepustowy blok zaciskowy, połączenie śrubowe, 16 mm², 1000 V, 76 A, szary

Luźne połączenia w przemysłowych szafach sterowniczych i rozdzielnicach są główną przyczyną przestojów i zagrożeń bezpieczeństwa. Przepustowy blok zaciskowy Phoenix 3006043 UK 16 N eliminuje to ryzyko dzięki solidnemu połączeniu śrubowemu, które pewnie obejmuje przewody, zapewniając stabilne połączenie elektryczne nawet przy wibracjach. Jego kompaktowa konstrukcja montowana jest na standardowych szynach DIN, co czyni go idealnym do gęstego okablowania w maszynach, zasilaczach i automatyce budynkowej.

Dla kogo jest przeznaczony

Ten blok zaciskowy jest przeznaczony dla inżynierów elektryków, producentów szaf sterowniczych i techników utrzymania ruchu, którzy potrzebują niezawodnego punktu połączenia dla obwodów zasilania i sterowania. Nadaje się do zastosowań do 1000 V i 76 A, obejmując większość instalacji przemysłowych i komercyjnych. Niezależnie od tego, czy okablowujesz centrum sterowania silnikami, czy rozdzielnicę oświetleniową, ten blok zapewnia bezpieczne i trwałe połączenie.

Główne cechy

• Połączenie śrubowe z gwintem M5 i momentem dokręcania 2,5–3 Nm dla pewnego zaciskania
• Szeroki zakres przekrojów przewodów: 0,5–25 mm² (lity), 0,5–16 mm² (linka), 20–4 AWG
• Wysoka obciążalność prądowa: 76 A (IEC), odpowiednia do rozdziału energii
• Napięcie znamionowe 1000 V, napięcie udarowe 8 kV, stopień zanieczyszczenia 3
• Obudowa z poliamidu (PA) o klasie palności UL 94 V0 dla zwiększonego bezpieczeństwa pożarowego
• Montaż na szynach DIN NS 35/7,5 lub NS 35/15 dla szybkiej instalacji
• Temperatura pracy od -60 °C do 105 °C dla trudnych warunków środowiskowych
• Zgodność z normami IEC, UL, CSA, VDE, EAC i cULus Recognized

Specyfikacje

• Typ produktu: Przepustowy blok zaciskowy
• Metoda połączenia: Połączenie śrubowe
• Liczba pozycji: 1
• Przekrój znamionowy: 16 mm²
• Kolor: Szary
• Materiał izolacyjny: PA (poliamid)
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Znamionowe napięcie udarowe: 8 kV
• Stopień zanieczyszczenia: 3
• Przekrój przewodu (lity): 0,5–25 mm²
• Przekrój przewodu (linka): 0,5–16 mm²
• Przekrój przewodu AWG: 20–4
• Długość odizolowania: 12 mm
• Gwint śruby: M5
• Moment dokręcania: 2,5–3 Nm
• Klasa palności (UL 94): V0
• Temperatura pracy: -60 °C do 105 °C
• Normy/Atesty: IEC, UL, CSA, VDE, EAC, cULus Recognized

Wskazówki

Aby zapewnić niezawodne połączenia, zawsze odizolowuj przewody na określoną długość 12 mm i dokręcaj śrubę zalecanym momentem. Ten blok zaciskowy nadaje się do stosowania w szafach sterowniczych, rozdzielnicach i maszynach, gdzie przestrzeń jest ograniczona, ale wydajność nie może być zagrożona.
