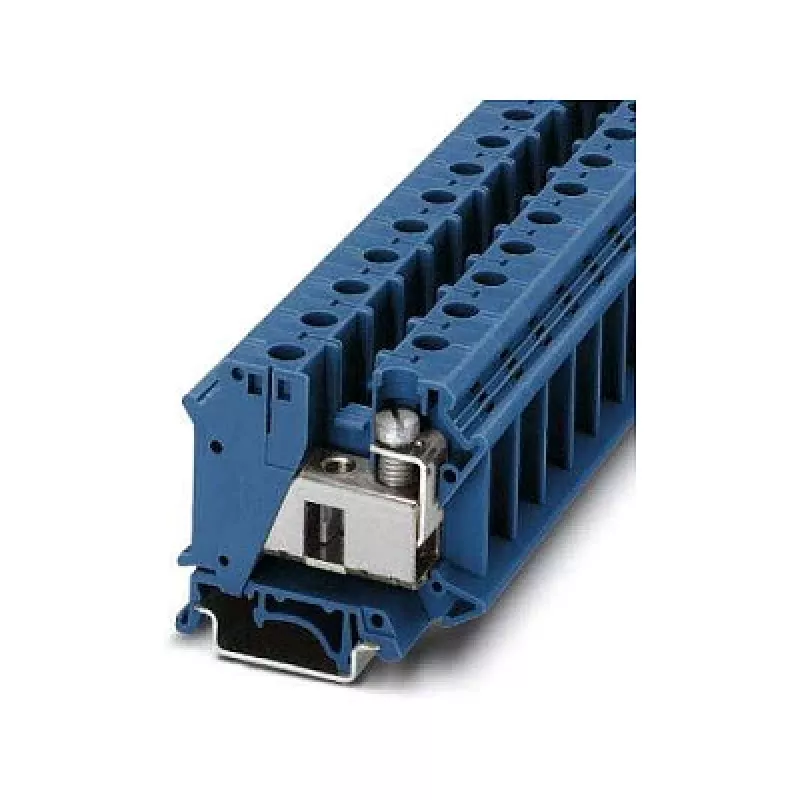

Phoenix 3075731 UTI 35 BU Złączka instalacyjna - niebieska, 35 mm², 125 A, 1000 V, połączenie śrubowe, montaż na szynie DIN

W przemysłowych szafach sterowniczych i systemach rozdziału energii kluczowe są niezawodne połączenia wysokoprądowe. Złączka instalacyjna Phoenix 3075731 UTI 35 BU zapewnia solidne połączenie śrubowe dla przewodów do 35 mm², gwarantując bezpieczne i bezobsługowe okablowanie w wymagających środowiskach.

Dla kogo jest przeznaczona

Ta złączka jest idealna dla producentów szaf sterowniczych, elektryków instalatorów i techników utrzymania ruchu pracujących z obwodami wysokoprądowymi w maszynach przemysłowych, automatyce budynkowej i dystrybucji energii. Sprawdza się w zastosowaniach wymagających kompaktowego rozwiązania montowanego na szynie DIN, o wysokich parametrach napięcia i prądu.

Główne cechy

• Wysoka obciążalność prądowa: 125 A (IEC) i 115 A (UL) dla wymagających obciążeń
• Szeroki zakres przekrojów przewodów: 6–50 mm² lity, 6–35 mm² linka, 10–2 AWG
• Połączenie śrubowe z gwintem M6 i momentem dokręcania 3,5–4 Nm dla niezawodnego zacisku
• Niebieska obudowa z poliamidu, klasa palności UL 94 V0, temperatura pracy od -60°C do 105°C
• Montaż na standardowych szynach DIN NS 35/7,5 i NS 35/15

Specyfikacje

• Marka: Phoenix Contact
• Model: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Metoda połączenia: połączenie śrubowe
• Liczba połączeń: 2
• Liczba pozycji: 1
• Przekrój znamionowy: 35 mm²
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 125 A
• Napięcie znamionowe (UL): 600 V
• Prąd znamionowy (UL): 115 A
• Kolor: niebieski
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: V0 (UL 94)
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Długość odizolowania: 18 mm
• Gwint śruby: M6
• Moment dokręcania: 3,5 - 4 Nm
• Przekrój przewodu litego: 6 - 50 mm²
• Przekrój przewodu linki: 6 - 35 mm²
• Przekrój przewodu AWG: 10 - 2 AWG
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3

Wskazówki

Aby uzyskać optymalną wydajność, stosuj tulejki kablowe na przewodach linkowych i dokręcaj śruby z zalecanym momentem. Upewnij się, że szyna DIN jest prawidłowo uziemiona, a złączka nie jest narażona na nadmierne wibracje. Ta złączka należy do serii Phoenix UTI, znanej z niezawodności w zastosowaniach wysokoprądowych.
