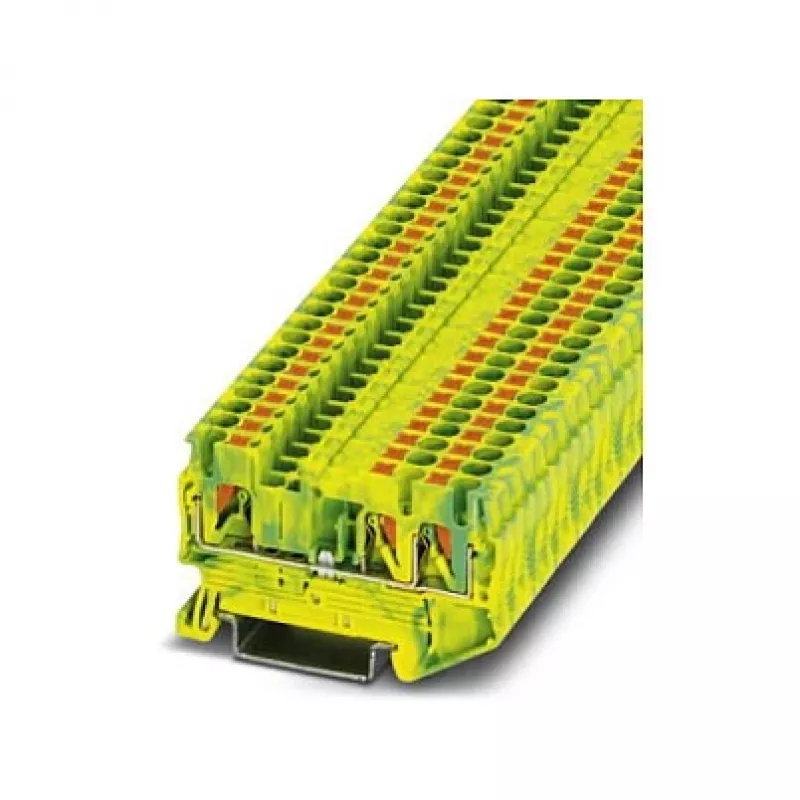

Phoenix 3209565 PT 2,5-TWIN-PE zacisk ochronny PE Push-in, zielono-żółty, 2,5 mm², szyna DIN

Elektrycy i producenci szaf sterowniczych pracujący przy montażu na szynie DIN potrzebują niezawodnego sposobu na zakończenie przewodów ochronnych. Phoenix 3209565 PT 2,5-TWIN-PE to złączka ochronna z technologią push-in, która upraszcza uziemienie w szafach sterowniczych i rozdzielnicach. Dzięki zielono-żółtej obudowie i trzem punktom połączeniowym zapewnia bezpieczny punkt dystrybucji PE dla wielu przewodów.

Kluczowe specyfikacje

• Technologia połączenia: Push-in
• Przekrój znamionowy: 2,5 mm²
• Liczba połączeń: 3 (1 wejście, 2 wyjścia)
• Liczba pozycji: 1
• Przekrój przewodu litego: 0,14 mm² - 4 mm²
• Przekrój przewodu elastycznego: 0,14 mm² - 4 mm²
• Przekrój przewodu elastycznego z tulejką (bez koszulki plastikowej): 0,14 mm² - 2,5 mm²
• Przekrój przewodu elastycznego z tulejką (z koszulką plastikową): 0,14 mm² - 2,5 mm²
• Długość zdejmowania izolacji: 8 mm - 10 mm
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Materiał obudowy: poliamid (PA)
• Klasa palności: UL 94 V0
• Temperatura pracy: -60 °C do 105 °C
• Normy/atesty: IEC 60947-7-2, UL, cUL, VDE, EAC

Dlaczego warto wybrać

Technologia połączeń push-in umożliwia okablowanie bez użycia narzędzi dla przewodów litych oraz przewodów z tulejkami, co znacznie skraca czas instalacji. Podwójna konstrukcja zapewnia dwa oddzielne punkty uziemiające z jednej złączki, optymalizując miejsce na szynie DIN. Zielono-żółty kolor jednoznacznie identyfikuje funkcję PE, zapewniając zgodność z przepisami dotyczącymi okablowania. Poliamidowa obudowa oferuje wysoką wytrzymałość mechaniczną i jest trudnopalna zgodnie z UL 94 V0, zwiększając bezpieczeństwo instalacji elektrycznych.

Idealne zastosowania

• Dystrybucja uziemienia ochronnego w przemysłowych szafach sterowniczych
• Uziemianie wielu obwodów w systemach automatyki budynkowej
• Zakończenia PE w okablowaniu maszyn i urządzeń
• Modernizacja i konserwacja istniejących instalacji na szynie DIN

Warto wiedzieć

Złączka jest przeznaczona do montażu na szynach DIN NS 35/7,5 i NS 35/15, które są standardem w większości obudów. Obsługuje szeroki zakres przekrojów przewodów od 0,14 mm² do 4 mm², zapewniając elastyczność w różnych zastosowaniach. Zakres temperatur pracy od -60 °C do 105 °C umożliwia stosowanie w trudnych warunkach. Złączka spełnia międzynarodowe normy, w tym IEC, UL i VDE, co gwarantuje globalną akceptację.
