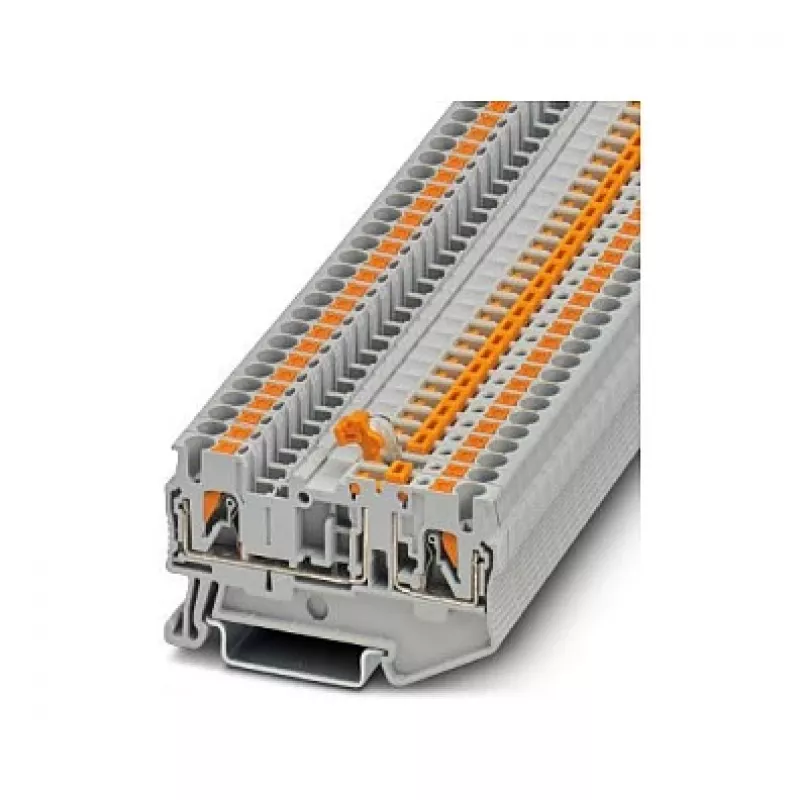

Phoenix 3210156 PT 2,5-MT Pomiarowa listwa rozłączna, Push-in, szary

W szafach sterowniczych i rozdzielnicach, gdzie obwody muszą być bezpiecznie odłączane do testów i konserwacji, Phoenix 3210156 PT 2,5-MT pomiarowa listwa rozłączna zapewnia niezawodny punkt rozłączenia. Ta szara listwa zaciskowa typu push-in umożliwia rozdzielenie ścieżki prądowej za pomocą suwaka rozłącznego, włożenie wtyczki testowej 2,3 mm i weryfikację sygnałów bez naruszania okablowania. Jej kompaktowa szerokość 5,2 mm oszczędza miejsce na szynie, a bezobsługowe połączenie push-in przyspiesza instalację przewodów litych i linkowych do 2,5 mm².

Kluczowe specyfikacje

• Typ: Pomiarowa listwa rozłączna
• Technologia połączenia: Push-in
• Liczba pozycji: 1
• Liczba połączeń: 2
• Przekrój znamionowy: 2,5 mm²
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 20 A
• Przekrój przewodu litego: 0,14 mm² – 4 mm²
• Przekrój przewodu linkowego: 0,14 mm² – 2,5 mm²
• Zakres AWG: 26 – 12
• Długość zdejmowania izolacji: 8 mm – 10 mm
• Materiał obudowy: Poliamid (PA)
• Kolor: Szary
• Montaż: Szyna DIN NS 35/7,5 lub NS 35/15
• Wymiary (S x W x G): 5,2 mm x 36,5 mm x 56 mm
• Typ rozłączenia: Suwak rozłączny
• Gniazdo testowe: Do wtyczki testowej 2,3 mm
• Klasa palności: UL 94 V0

Dlaczego warto wybrać

Zacisk push-in eliminuje potrzebę specjalnych narzędzi – wystarczy zdjąć izolację i wcisnąć przewód. Zintegrowany suwak rozłączny zapewnia widoczną, mechaniczną przerwę w obwodzie, co ułatwia izolowanie sekcji do diagnostyki lub rozruchu. Szara obudowa z poliamidu jest wytrzymała i trudnopalna, spełniając normę UL 94 V0 dla bezpieczeństwa w środowiskach przemysłowych. Jej wąski profil umożliwia gęste okablowanie na szynie DIN bez utraty funkcjonalności.

Idealne zastosowania

• Budowa szaf sterowniczych, gdzie wymagane są punkty pomiarowe do pomiaru prądu lub napięcia
• Dystrybucja sygnałów w systemach automatyki wymagających szybkiego rozłączania do konserwacji
• Budowa maszyn i inżynieria zakładów z częstą potrzebą izolacji obwodów
• Projekty modernizacyjne, gdzie przestrzeń jest ograniczona, ale funkcja rozłączania jest niezbędna

Warto wiedzieć

Listwa zaciskowa jest przeznaczona do współpracy z akcesoriami serii PT firmy Phoenix Contact, w tym zaślepkami końcowymi, przegrodami i etykietami do znakowania. Obsługuje przewody lite i linkowe z tulejkami, obejmując szeroki zakres od 0,14 mm² do 2,5 mm² (linka) i do 4 mm² (drut). Gniazdo testowe przyjmuje standardowe wtyczki testowe o średnicy 2,3 mm, kompatybilne z typowymi przewodami pomiarowymi multimetrów. Dla niezawodnego działania należy zapewnić prawidłowe uziemienie szyny DIN i pewne zatrzaśnięcie listwy na szynie.
