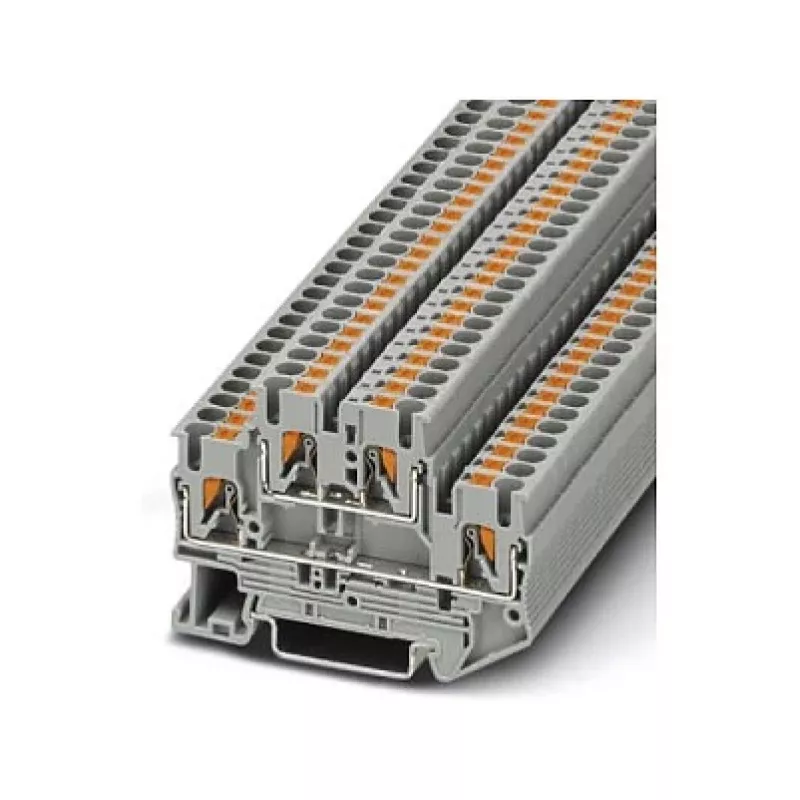

Phoenix 3210567 PTTB 2.5 Dwupoziomowa listwa zaciskowa, Push-in, 2.5 mm², 500 V, 22 A, Szara

Znamionowane na napięcie udarowe 6 kV i prąd znamionowy 22 A, dwupoziomowe złącze zaciskowe Phoenix 3210567 PTTB 2.5 z łatwością obsługuje wymagające zastosowania przemysłowe w sterowaniu i dystrybucji energii. Technologia połączeń push-in umożliwia okablowanie bez użycia narzędzi dla przewodów litych i linkowych, skracając czas instalacji nawet o 50% w porównaniu z zaciskami śrubowymi, przy jednoczesnym zachowaniu bezpiecznego i odpornego na wibracje połączenia. Kompaktowa dwupoziomowa konstrukcja zapewnia cztery punkty połączeniowe w obrysie standardowego zacisku, podwajając gęstość okablowania na szynie DIN.

Przegląd

PTTB 2.5 to dwupoziomowe złącze zaciskowe z czterema połączeniami push-in, przeznaczone do przekroju znamionowego 2,5 mm². Obsługuje przewody lite od 0,14 do 4 mm² oraz przewody linkowe od 0,14 do 2,5 mm², z długością zdejmowania izolacji 10 mm. Szara obudowa z poliamidu jest bezhalogenowa i trudnopalna zgodnie z UL 94 V0, zapewniając bezpieczeństwo w przypadku pożaru. Zacisk montowany jest na standardowych szynach DIN 35 mm (NS 35/7,5 i NS 35/15) i jest przeznaczony do pracy w środowiskach o stopniu zanieczyszczenia 3 i kategorii przepięć III.

Co wyróżnia

• Technologia połączeń push-in: brak konieczności użycia narzędzi dla przewodów litych, skraca czas okablowania nawet o 50% w porównaniu z zaciskami śrubowymi.
• Dwupoziomowa konstrukcja: cztery połączenia w jednym kompaktowym bloku, oszczędność miejsca na szynie DIN.
• Wysokie parametry elektryczne: napięcie znamionowe 500 V i prąd znamionowy 22 A zgodnie z IEC, odpowiednie dla szerokiego zakresu obciążeń przemysłowych.
• Solidne materiały: obudowa z poliamidu z klasą palności V0.

Dane techniczne

• Typ złącza: Złącze dwupoziomowe
• Metoda połączenia: Push-in
• Liczba poziomów: 2
• Liczba połączeń: 4
• Przekrój znamionowy: 2,5 mm²
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 22 A
• Znamionowe napięcie udarowe: 6 kV
• Materiał izolacyjny: PA (poliamid)
• Kolor: Szary
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Stopień zanieczyszczenia: 3
• Kategoria przepięć: III
• Klasa palności (UL 94): V0
• Temperatura pracy: -60 °C do 105 °C
• Długość zdejmowania izolacji: 10 mm
• Min. przekrój przewodu (lity): 0,14 mm²
• Maks. przekrój przewodu (lity): 4 mm²
• Min. przekrój przewodu (linka): 0,14 mm²
• Maks. przekrój przewodu (linka): 2,5 mm²

Nasza ocena

Phoenix 3210567 PTTB 2.5 to doskonały wybór do zastosowań przemysłowych o ograniczonej przestrzeni, wymagających okablowania o wysokiej gęstości i niezawodnych połączeń push-in. Jego solidna konstrukcja i wysokie parametry elektryczne czynią go niezawodnym elementem szaf sterowniczych i systemów dystrybucji energii.
