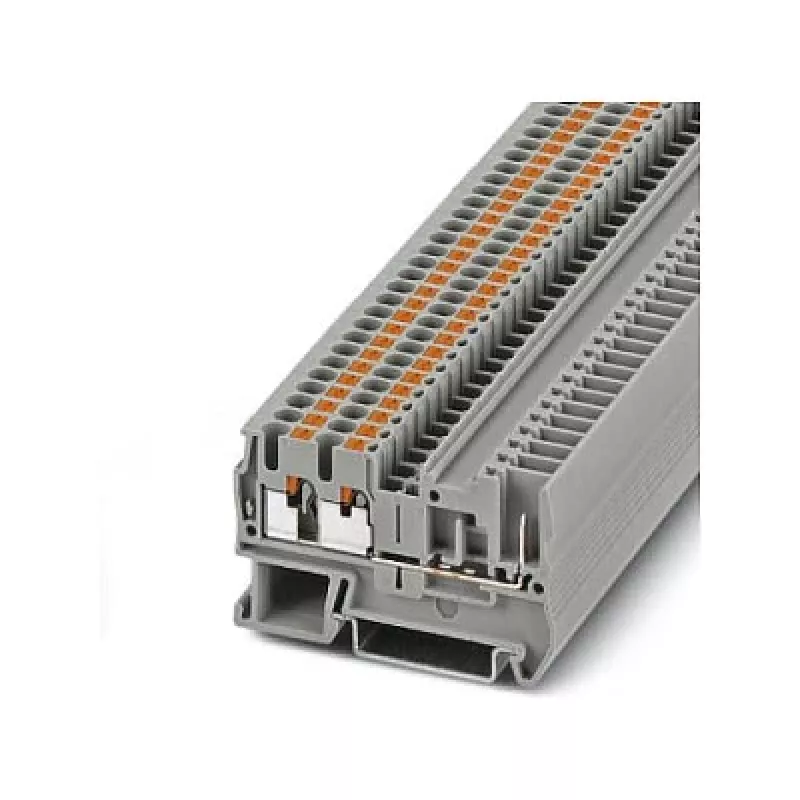

Phoenix Contact PT 2,5-TWIN/1P Złączka przelotowa wtykowa, szara, 24A, 500V, montaż na szynie DIN, 26-12 AWG, 3 połączenia

W przemysłowych szafach sterowniczych i rozdzielnicach elektrycznych technicy potrzebują niezawodnych, oszczędzających miejsce punktów połączeniowych do okablowania. Listwa zaciskowa Phoenix Contact PT 2,5-TWIN/1P odpowiada na tę potrzebę dzięki technologii połączeń push-in, umożliwiając szybkie okablowanie bez użycia narzędzi dla przewodów litych i linkowych. Ta szara listwa przelotowa jest przeznaczona do montażu na szynie DIN i zapewnia trzy punkty połączeniowe dla jednego potencjału, co czyni ją idealną do dystrybucji potencjału i zastosowań pętlowych.

Kluczowe specyfikacje

• Technologia połączeń: Push-in
• Typ listwy: Przelotowa
• Liczba potencjałów: 1
• Liczba poziomów: 1
• Liczba połączeń: 3
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Znamionowe napięcie udarowe: 6 kV
• Przekrój przewodu litego: 0,14 - 4 mm²
• Przekrój przewodu linkowego: 0,14 - 2,5 mm²
• Zakres AWG: 26 - 12
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Kolor: Szary
• Materiał izolacyjny: PA (poliamid)
• Klasa palności (UL 94): V0
• Zakres temperatury pracy: -60 °C do 105 °C
• Długość zdejmowania izolacji: 8 - 10 mm
• Stopień zanieczyszczenia: 3

Dlaczego warto wybrać

System połączeń push-in znacznie skraca czas okablowania w porównaniu z listwami śrubowymi. Wystarczy włożyć przewód lity lub przewód z tulejką w punkt zaciskowy, a połączenie jest pewne. Konstrukcja TWIN zapewnia dwa punkty połączeniowe na poziom, umożliwiając łatwą dystrybucję potencjału bez dodatkowych zworek. Kompaktowe wymiary oszczędzają cenne miejsce na szynie DIN, a wysokiej jakości obudowa z poliamidu zapewnia trwałość i klasę palności V0 dla zwiększonego bezpieczeństwa.

Idealne zastosowania

• Dystrybucja potencjału w szafach sterowniczych
• Pętlenie linii zasilających lub sygnałowych
• Instalacje na szynie DIN o ograniczonej przestrzeni
• Zastosowania wymagające szybkiego okablowania bez narzędzi

Warto wiedzieć

Listwa zaciskowa jest kompatybilna ze standardowymi szynami DIN NS 35/7,5 i NS 35/15. Przyjmuje przewody lite o przekroju od 0,14 do 4 mm² oraz przewody linkowe od 0,14 do 2,5 mm² (AWG 26-12). Zakres temperatury pracy od -60 °C do 105 °C sprawia, że nadaje się do trudnych warunków. Aby zapewnić niezawodne połączenia, należy zawsze zachować odpowiednią długość zdejmowania izolacji wynoszącą 8-10 mm.
