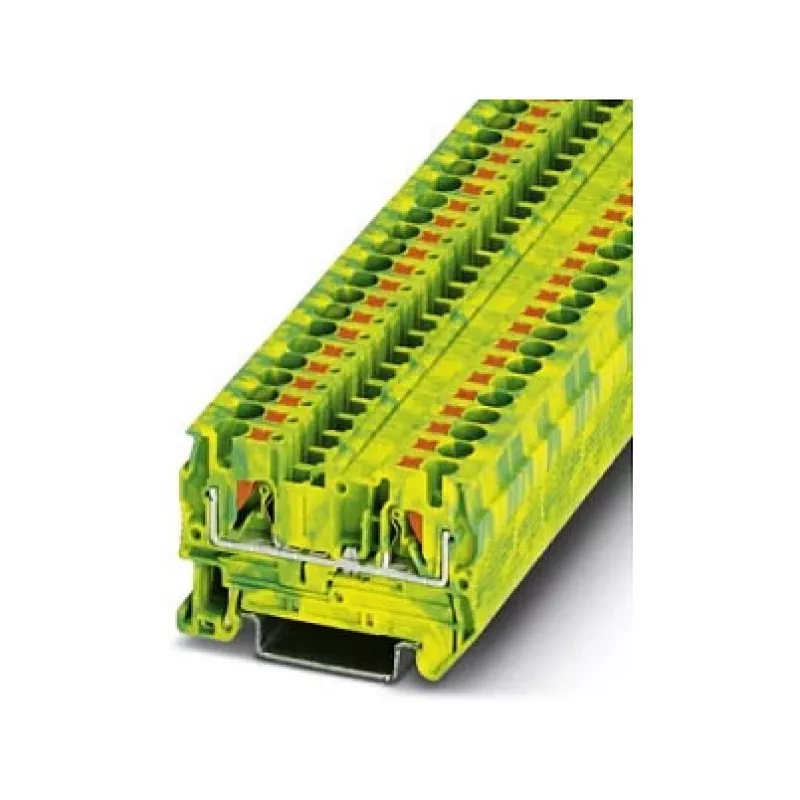

Phoenix Contact PT 4-PE Listwa zaciskowa przewodu ochronnego, Push-in, 4 mm², zielono-żółta

Listwa zaciskowa przewodu ochronnego z technologią połączeń Push-in, zaprojektowana do niezawodnego uziemienia w przemysłowych szafach sterowniczych i systemach rozdzielczych. PT 4-PE zapewnia bezpieczne połączenie bez użycia narzędzi dla przewodów litych i linkowych do 4 mm², gwarantując niską rezystancję styku i wysoką mechaniczną trwałość. Zielono-żółta obudowa jednoznacznie identyfikuje funkcję PE, a kompaktowa konstrukcja oszczędza miejsce na szynie DIN.

Zalety

Zaciskanie metodą Push-in skraca czas okablowania nawet o 50% w porównaniu z połączeniami śrubowymi. Listwa przyjmuje przewody o przekroju od 0,2 do 6 mm² (lity) i od 0,2 do 4 mm² (linka), z długością zdejmowania izolacji 8–10 mm. Obudowa z poliamidu spełnia normę palności UL 94 V0 i pracuje niezawodnie w zakresie temperatur od -60 °C do 105 °C. Znamionowy prąd zwarciowy 400 A (1 s) i znamionowe napięcie udarowe 8 kV zapewniają bezpieczeństwo w wymagających zastosowaniach.

Zastosowanie

• Połączenia uziemiające i ochronne w przemysłowych szafach sterowniczych
• Automatyka budynkowa i systemy rozdzielcze
• Maszyny i urządzenia wymagające niezawodnego zakończenia PE
• Zastosowania z częstymi zmianami okablowania lub konserwacją

Kluczowe specyfikacje

• Technologia połączeń: Push-in
• Przekrój znamionowy: 4 mm²
• Liczba połączeń: 2
• Liczba pozycji: 1
• Typ montażu: szyna DIN NS 35/7,5 lub NS 35/15
• Zakres przekrojów przewodów: 0,2–6 mm² lity (AWG 24–10), 0,2–4 mm² linka (AWG 24–10)
• Długość zdejmowania izolacji: 8–10 mm
• Materiał izolacyjny: poliamid (PA), UL 94 V0
• Temperatura pracy: -60 °C do 105 °C
• Prąd zwarciowy: 400 A (1 s, z przewodem 4 mm²)
• Znamionowe napięcie udarowe: 8 kV
• Dopuszczenia: UL, cUL, VDE, EAC, KEMA-KEUR

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować wsporniki końcowe i akcesoria do znakowania firmy Phoenix Contact. Podczas montażu na szynie DIN należy zapewnić odpowiedni moment dokręcenia i zweryfikować głębokość włożenia przewodu za pomocą zintegrowanego punktu testowego. Łącz z innymi listwami zaciskowymi z serii PT, aby uzyskać jednolitą i oszczędzającą miejsce instalację.
