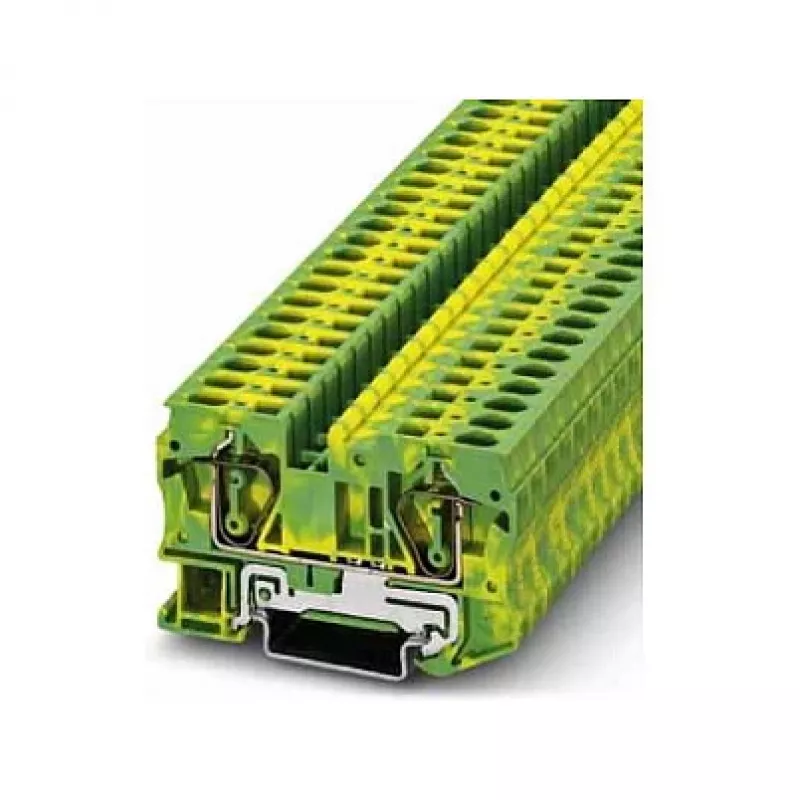

Phoenix Contact ST 6-PE Zacisk ochronny PE, sprężynowy, zielono-żółty, 6mm², szyna DIN

W przemysłowych szafach sterowniczych niezawodne uziemienie nie jest opcją – to imperatyw bezpieczeństwa. Zacisk ochronny Phoenix Contact ST 6-PE zapewnia pewne, odporne na wibracje połączenie dla przewodów ochronnych do 6 mm². Technologia sprężynowa eliminuje konieczność okresowego dokręcania, co gwarantuje bezobsługową pracę nawet w trudnych warunkach. Zielono-żółta obudowa jednoznacznie identyfikuje funkcję PE, zmniejszając ryzyko błędów okablowania podczas instalacji i przeglądów.

Dla kogo jest przeznaczony

Dla inżynierów elektryków, producentów szaf sterowniczych i techników utrzymania ruchu pracujących z zestawami na szynach DIN w automatyce przemysłowej, dystrybucji energii i infrastrukturze budynkowej. Ten zacisk jest idealny do zastosowań wymagających kompaktowego połączenia PE o wysokim prądzie z okablowaniem bez użycia narzędzi dla przewodów litych lub z końcówkami tulejkowymi.

Główne cechy

• System połączeń sprężynowych: zakończenie typu push-in dla przewodów litych i z końcówkami tulejkowymi, bez specjalnych narzędzi
• Przeznaczony dla przekroju znamionowego 6 mm², obsługuje przewody lite do 10 mm²
• Wysoka obciążalność prądowa: 41 A (IEC) przy napięciu znamionowym 1000 V
• Zielono-żółta obudowa izolacyjna z poliamidu uniepalnionego (UL 94 V0)
• Montaż na standardowych szynach DIN 35 mm (NS 35/7,5 i NS 35/15)
• Szeroki zakres temperatur pracy: od -60 °C do +105 °C
• Dwa punkty połączeniowe plus zintegrowana stopka PE do bezpośredniego uziemienia do szyny
• Długość odizolowania 12 mm dla spójnych i niezawodnych połączeń

Specyfikacje

• Marka: Phoenix Contact
• Model: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Technologia połączeń: sprężynowa (push-in)
• Przekrój znamionowy: 6 mm²
• AWG: 10
• Liczba połączeń: 2 (plus stopka PE)
• Liczba pozycji: 1
• Kolor: zielono-żółty
• Typ montażu: szyna DIN (NS 35/7,5, NS 35/15)
• Materiał izolacyjny: poliamid (PA)
• Klasa palności: UL 94 V0
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 41 A
• Znamionowe napięcie udarowe: 8 kV
• Długość odizolowania: 12 mm
• Min. przekrój przewodu litego: 0,2 mm²
• Maks. przekrój przewodu litego: 10 mm²
• Min. przekrój przewodu linkowego: 0,2 mm²
• Maks. przekrój przewodu linkowego: 6 mm²
• Min. przekrój przewodu z końcówką tulejkową (z koszulką): 0,25 mm²
• Maks. przekrój przewodu z końcówką tulejkową (z koszulką): 6 mm²
• Temperatura pracy: od -60 °C do 105 °C

Wskazówki

W przypadku przewodów linkowych bez końcówek tulejkowych użyj śrubokręta, aby otworzyć zacisk sprężynowy przed włożeniem przewodu. Upewnij się, że szyna DIN jest prawidłowo uziemiona, aby zamknąć obwód PE. W przypadku końcówek tulejkowych z koszulką sprawdź, czy koszulka nie koliduje z obszarem zacisku. Regularnie sprawdzaj zacisk pod kątem oznak przegrzania lub odbarwień, zwłaszcza w zastosowaniach o wysokim prądzie.
