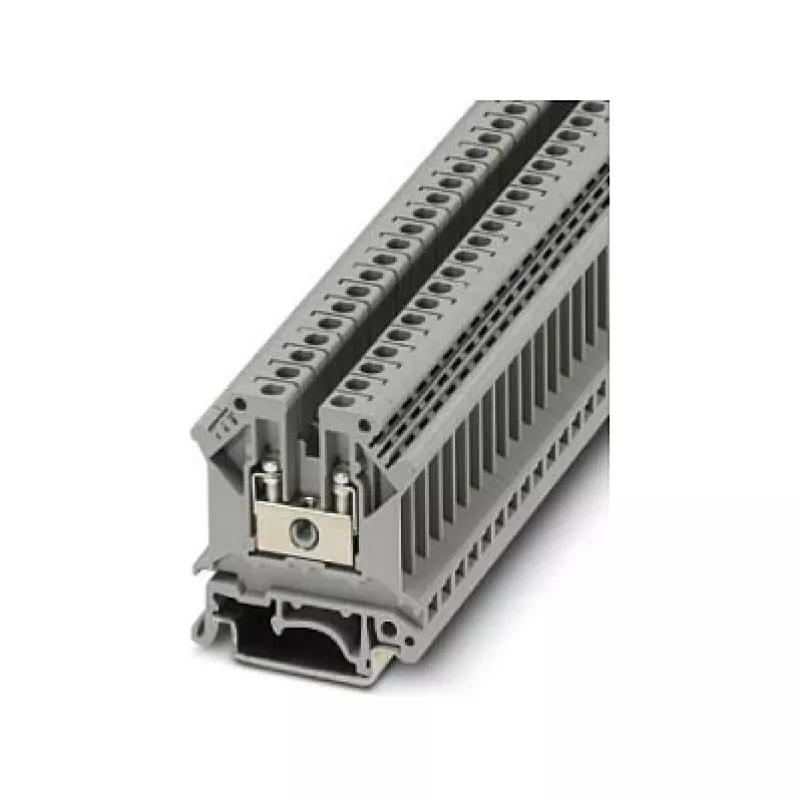

Phoenix Contact UK 5 Złączka Przelotowa, Połączenie Śrubowe, 4 mm², 800 V, 32 A, Szara, Montaż na Szynie DIN, 2 Połączenia, 1 Potencjał, Izolacja PA, UL 94 V0

W szafach sterowniczych i rozdzielnicach niezawodne zakończenie przewodów jest niezbędne. Listwa zaciskowa przelotowa Phoenix Contact UK 5 rozwiązuje problem tworzenia bezpiecznych, odpornych na wibracje połączeń śrubowych dla przewodów do 4 mm². Jej kompaktowa konstrukcja i montaż na szynie DIN czynią ją standardem w przemyśle, automatyce budynkowej i budowie rozdzielnic.

Dla kogo jest przeznaczona

Ta listwa zaciskowa została zaprojektowana dla inżynierów elektryków, producentów rozdzielnic i techników utrzymania ruchu, którzy potrzebują niezawodnego, oszczędzającego miejsce rozwiązania do dystrybucji energii i okablowania sygnałowego. Sprawdza się w zastosowaniach w budowie maszyn, sterowaniu procesami i zarządzaniu energią, gdzie wymagane są komponenty zgodne z normami IEC.

Główne cechy

• Technologia połączeń śrubowych z gwintem M3 zapewniająca trwałe, gazoszczelne połączenia
• Przekrój znamionowy 4 mm², obsługujący przewody lite od 0,2 do 6 mm² i linki od 0,2 do 4 mm²
• Napięcie znamionowe 800 V i prąd znamionowy 32 A zgodnie z IEC, odpowiednie dla większości obwodów niskiego napięcia
• Jeden potencjał z dwoma punktami połączeniowymi do prostego okablowania przelotowego
• Szara obudowa z poliamidu (PA), bezhalogenowa i trudnopalna zgodnie z UL 94 V0
• Montaż na standardowych szynach DIN: NS 35/7.5, NS 35/15 i NS 32
• Szeroki zakres temperatur pracy od -60 °C do +105 °C dla trudnych warunków środowiskowych
• Zgodność z IEC 60947-7-1, UL, CSA, VDE, EAC i cULus Recognized

Specyfikacje

• Technologia połączeń: połączenie śrubowe
• Liczba połączeń: 2
• Liczba potencjałów: 1
• Przekrój znamionowy: 4 mm²
• Przekrój przewodu litego: 0,2 – 6 mm²
• Przekrój przewodu linki: 0,2 – 4 mm²
• Rozmiar przewodu AWG: 24 – 10
• Długość odizolowania: 9 mm
• Gwint śruby: M3
• Moment dokręcania: 0,6 – 0,8 Nm
• Napięcie znamionowe (IEC): 800 V
• Prąd znamionowy (IEC): 32 A
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: UL 94 V0
• Typ montażu: szyna DIN (NS 35/7.5, NS 35/15, NS 32)
• Temperatura pracy: -60 °C do +105 °C
• Normy/dopuszczenia: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Wskazówki

Użyj śrubokrętu dynamometrycznego ustawionego na 0,6–0,8 Nm, aby zapewnić pewne połączenie bez uszkodzenia przewodu. W przypadku linek zaleca się stosowanie tulejek zaciskowych, aby zapobiec rozplataniu. Listwę można łączyć z innymi listwami UK 5 za pomocą standardowych zaślepek końcowych i przegród, tworząc schludny i uporządkowany montaż.
