Proto shield Arduino MKR Proto Shield niebieski

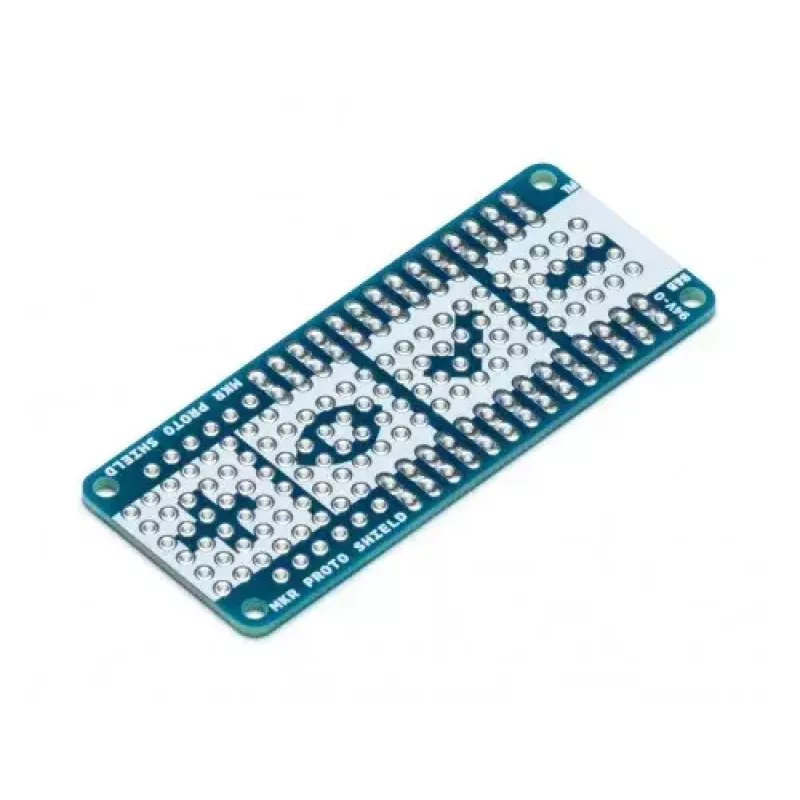

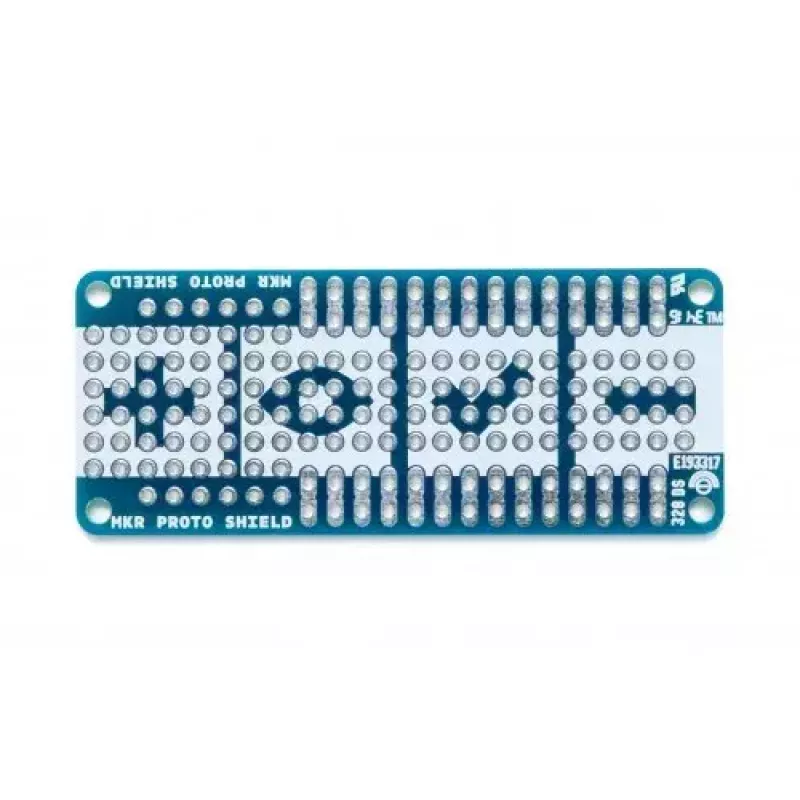

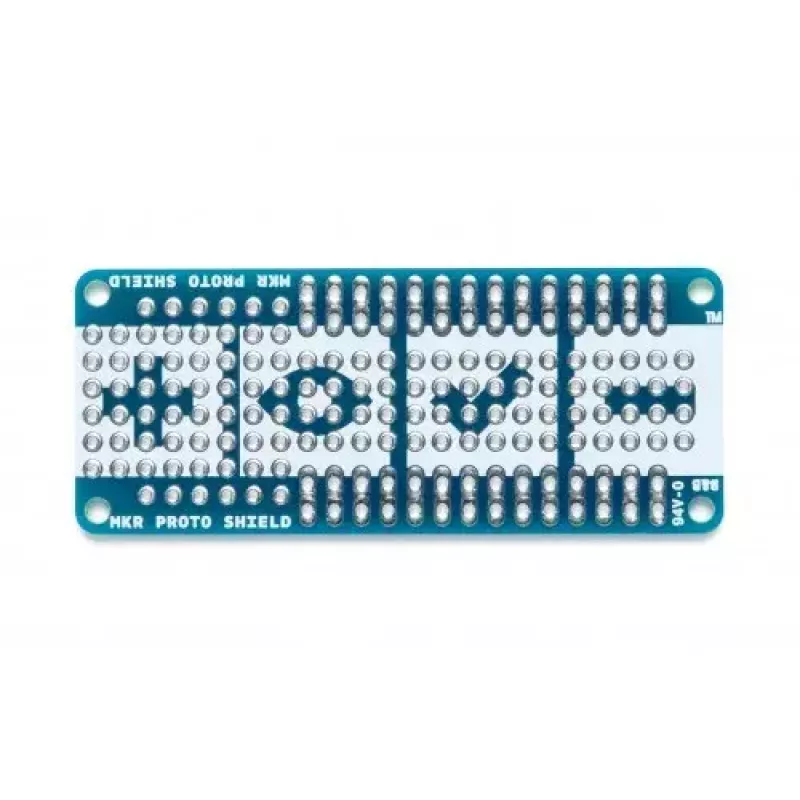

Arduino MKR Proto Shield niebieski to kompaktowa osłona prototypowa stworzona dla płytek Arduino MKR. Podłącza się bezpośrednio do płytki MKR za pomocą dołączonych złączy żeńskich i męskich oraz zapewnia duplikowane wyprowadzenie dla każdego pinu płytki, a także liczne otwory przelotowe do lutowania w standardowej siatce 0,1" (2,54 mm). Dzięki niewielkim rozmiarom (25 mm × 61,5 mm) i wadze około 13 g, osłona umożliwia szybkie projektowanie obwodów i rozmieszczanie własnych komponentów w projektach rozwojowych i hobbystycznych.

Zalety

Osłona duplikuje wszystkie piny płytki MKR na wygodne złącza, ułatwia lutowanie dzięki regularnej siatce 0,1" i montuje się bezpośrednio w formacie MKR przy użyciu dołączonych złączy. Jej kompaktowy rozmiar i niewielka waga sprawiają, że nadaje się do prototypów o ograniczonej przestrzeni, jednocześnie zachowując pełny dostęp do sygnałów płytki dla czujników, siłowników i modułów komunikacyjnych.

Zastosowanie

• Szybkie prototypowanie z płytkami Arduino MKR
• Testowanie i podłączanie czujników, modułów i komponentów wyjściowych
• Kompaktowe projekty wbudowane wymagające własnych lutowanych obwodów

Kluczowe dane techniczne

• Kompatybilność: płytki z serii Arduino MKR
• Wymiary: 25 mm (szerokość) × 61,5 mm (głębokość)
• Waga: około 13 g

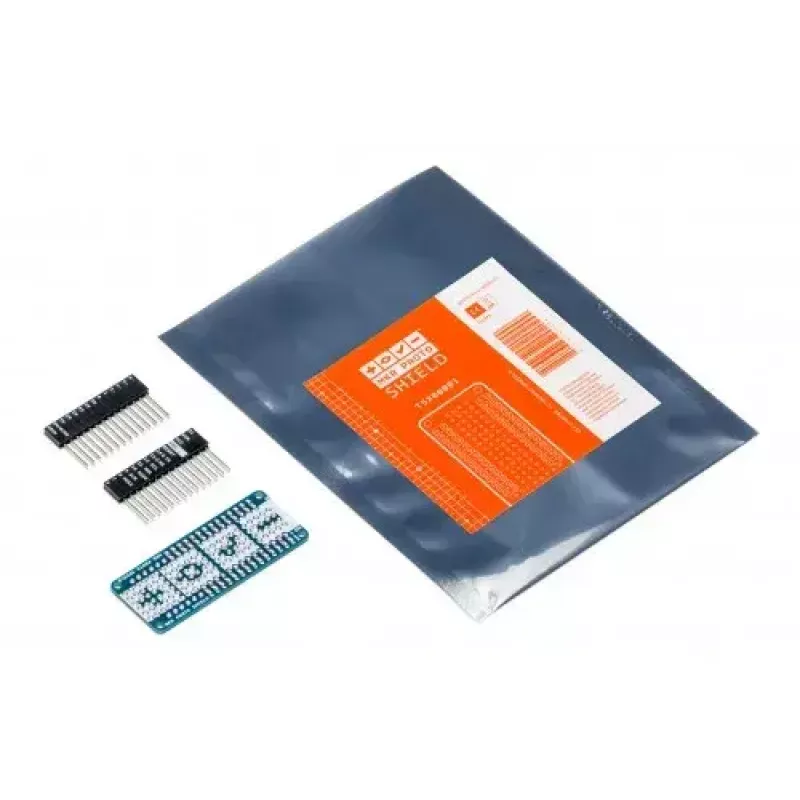

• Typ złączy: dołączone złącza żeńskie i męskie do bezpośredniego połączenia
• Pole prototypowe: otwory przelotowe do lutowania w siatce 0,1" (2,54 mm)
• Producent: Arduino, MPN TSX00001, EAN 8137470202442

Jak używać

Zamocuj dołączone złącza męskie i żeńskie na osłonie prototypowej, jeśli nie są wstępnie zainstalowane, wyrównaj osłonę z pinami płytki MKR i dociśnij złącza, aż osłona będzie stabilnie osadzona. Podczas prac rozwojowych użyj duplikowanych złączy pinowych do podłączania przewodów połączeniowych lub komponentów. Aby uzyskać trwałe połączenia, umieszczaj i lutuj komponenty na obszarze siatki 0,1", pamiętając o zachowaniu prawidłowej polaryzacji i trasowania sygnałów dla swojego obwodu.

Zalecenia

Płytka jest przeznaczona do prototypowania niskonapięciowego z płytkami Arduino MKR. Podczas pracy z komponentami należy stosować odpowiednie środki ostrożności przed wyładowaniami elektrostatycznymi (ESD), a przed podłączeniem zasilania sprawdzić połączenia zasilania i sygnałów. W przypadku instalacji stałych należy sprawdzić złącza lutowane i zastosować odciążenie naprężeń w przypadku cięższych komponentów lub kabli.
