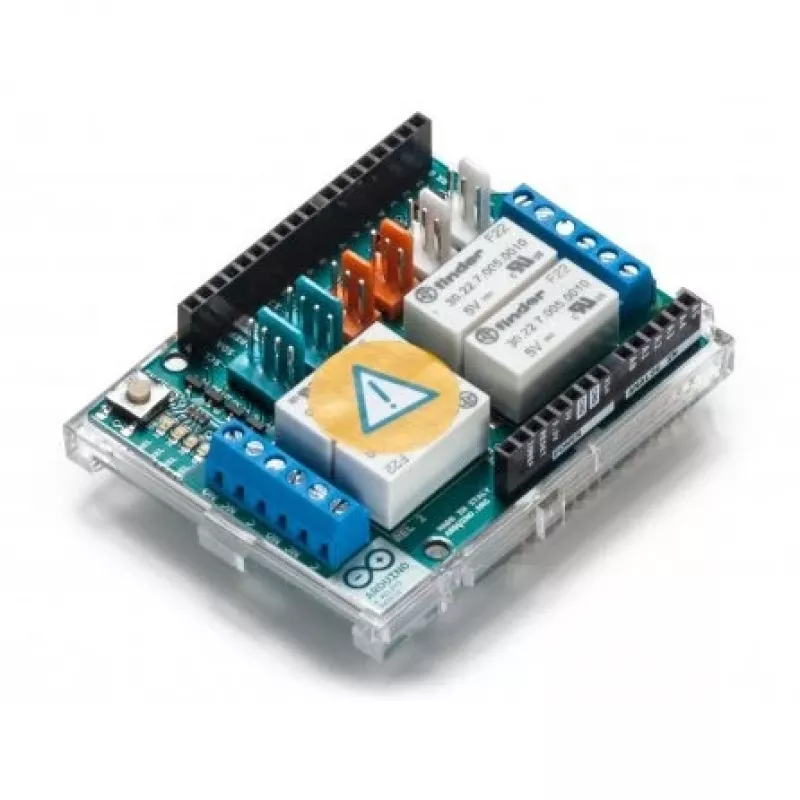

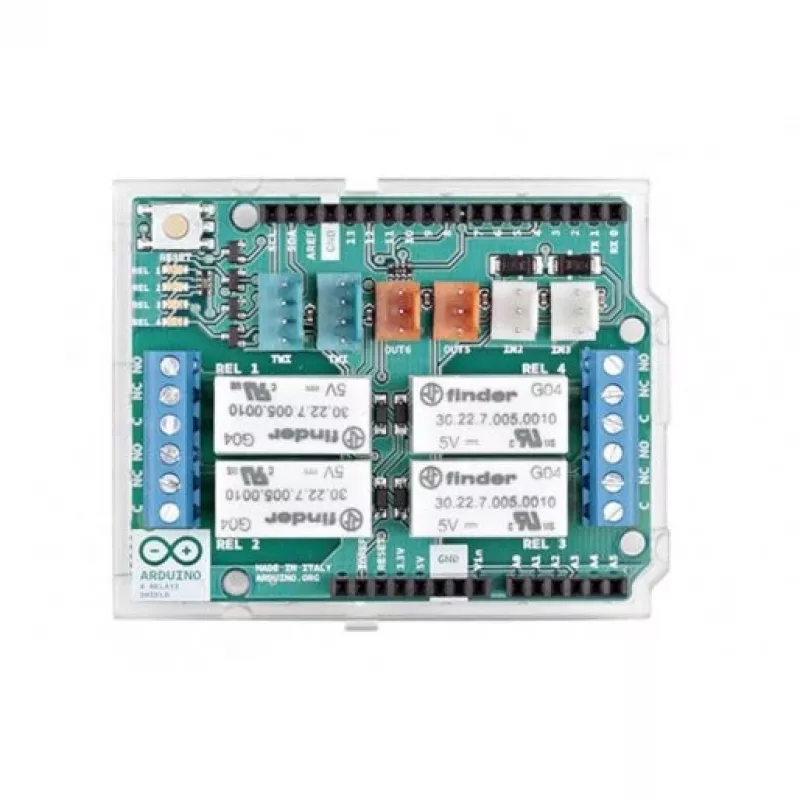

Osłona Arduino 4 przekaźniki A000110

Osłona Arduino 4 przekaźniki (A000110) to rozszerzenie wpinane kompatybilne z płytami głównymi Arduino, które umożliwia sterowanie większymi obciążeniami, niemożliwymi do bezpośredniego zasilania z cyfrowych pinów Arduino. Osłona integruje cztery mechaniczne przekaźniki SPDT (każdy ze stykami NO i NC) oraz diody LED stanu dla każdego kanału. Posiada certyfikaty CE i FC, ma wymiary 53 mm × 68,5 mm i waży około 44 g, co czyni ją odpowiednią do kompaktowych projektów automatyki i sterowania.

Zalety

Osłona udostępnia cztery niezależne przekaźniki na jednej płycie, umożliwiając jednoczesne sterowanie wieloma urządzeniami. Każdy przekaźnik posiada styki normalnie otwarte (NO) i normalnie zamknięte (NC), co zapewnia elastyczne okablowanie. Wbudowane diody LED pokazują stany przekaźników od razu, a płyta została zaprojektowana do prostego układania w stos na kompatybilnych płytach Arduino. Kompaktowe wymiary i niska waga ułatwiają integrację w prototypach i instalacjach stałych.

Nadaje się do

• Automatyki domowej — przełączanie oświetlenia, wentylatorów i urządzeń
• Sterowania przemysłowego — napędzanie silników, zaworów i siłowników (w granicach parametrów przekaźników)
• Projektów prototypowych i edukacyjnych wymagających sterowania obciążeniami sieciowymi lub wysokoprądowymi

Kluczowe parametry

• Model: Osłona Arduino 4 przekaźniki A000110
• Przekaźniki: 4 × SPDT (styki NO i NC)
• Certyfikaty: CE, FC
• Wymiary: 53 mm (szer.) × 68,5 mm (gł.)
• Waga: 44 g (około)
• Kompatybilność: Przeznaczona do wpinania w płyty główne Arduino
• Wskaźniki: 4 diody LED stanu (po jednej na przekaźnik)

Sposób użycia

Zamontuj osłonę na kompatybilnej płycie głównej Arduino, wyrównując piny złącza i dociskając delikatnie, aż się osadzi. Podłącz urządzenia do zacisków przekaźnika, używając odpowiednich przewodów o parametrach dostosowanych do napięcia i prądu przełączania. Użyj cyfrowych pinów wyjściowych Arduino do sterowania wejściami sterującymi przekaźników zgodnie z wyprowadzeniem płytki; w celu uzyskania przykładowych szkiców i schematów połączeń skorzystaj z oficjalnej dokumentacji Arduino. Upewnij się, że obciążenia zewnętrzne nie przekraczają wartości znamionowych styków przekaźnika i zapewnij wspólną masę, jeśli obwód tego wymaga.
