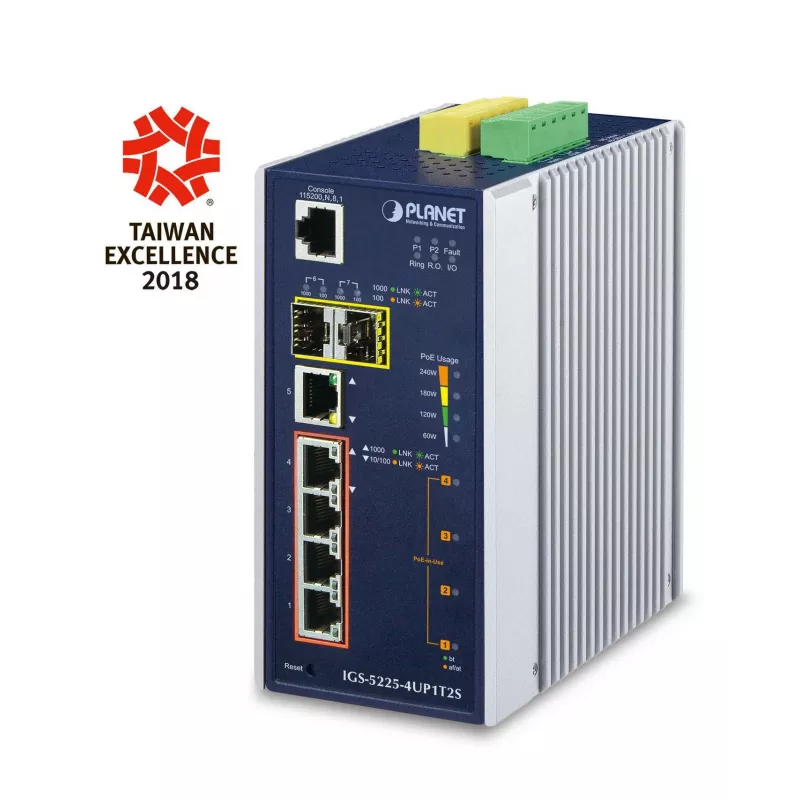

Przełącznik sieciowy zarządzalny L2+ Gigabit Ethernet PLANET IGS-5225-4UP1T2S

PLANET IGS-5225-4UP1T2S to zarządzalny przełącznik Gigabit Ethernet L2+ zaprojektowany do pracy w trudnych warunkach przemysłowych. Posiada metalową obudowę IP30, oferuje cztery porty 10/100/1000BASE-T z IEEE 802.3bt PoE++ (każdy port do 90–95 W), jeden dodatkowy port miedziany 10/100/1000BASE-T oraz dwa sloty 100/1000BASE-X SFP. Przełącznik obsługuje szeroki zakres temperatur pracy (-40 do 75 °C), montaż na szynie DIN lub na ścianie oraz zapewnia przepustowość przełączania 14 Gbit/s z tablicą adresów MAC o pojemności 8000 wpisów. Przyjmuje napięcie wejściowe 48–56 V DC i implementuje wiele funkcji warstwy 2 oraz podstawowe funkcje warstwy 3, zapewniając niezawodne działanie sieci w systemach automatyki przemysłowej i monitoringu.

Zalety

IGS-5225-4UP1T2S zapewnia dostarczanie wysokiej mocy PoE++ z wykorzystaniem standardowego okablowania Cat5e/6 (802.3bt i PoH), elastyczne tryby zasilania PoE (w tym tryby 90 W/95 W 4-parowe, 30 W end-/mid-span oraz 60 W tryb wymuszony) oraz inteligentne zarządzanie PoE, takie jak alive check, planowane zasilanie i planowany recykling. Obejmuje redundancję klasy przemysłowej (ITU-T G.8032 ERPS, MSTP), zaawansowane funkcje cyberbezpieczeństwa, wykrywanie urządzeń ONVIF na potrzeby wdrożeń wideo, alerty SMTP/SNMP trap oraz cyfrowe wejścia/wyjścia dla alarmów zewnętrznych. Dodatkowe funkcje obejmują diagnostykę SFP-DDM, obsługę Modbus TCP do integracji SCADA oraz programowy routing VLAN IPv4/IPv6 zapewniający bezpieczne i elastyczne zarządzanie.

Odpowiedni do

• Kamer PoE PTZ i kamer IP wysokiej mocy
• Punktów dostępowych bezprzewodowych i cienkich klientów PoE
• Komputerów all-in-one z ekranem dotykowym, kiosków POS i oznakowania cyfrowego
• Automatyki przemysłowej i integracji SCADA/Modbus TCP
• Sieci brzegowych małych i średnich przedsiębiorstw lub fabryk wymagających zarządzalnego przełączania i redundancji

Kluczowe specyfikacje

• Model: PLANET IGS-5225-4UP1T2S
• Porty: 4 × 10/100/1000 BASE-T PoE++ (802.3bt), 1 × 10/100/1000 BASE-T, 2 × 100/1000BASE-X SFP
• Moc PoE na port: do 90–95 W (802.3bt / PoH, 4-parowy)
• Tryby PoE: 90 W 802.3bt, 95 W UPOE/PoH, 30 W end-span, 30 W mid-span, 60 W tryb wymuszony
• Przepustowość przełączania: 14 Gbit/s
• Tablica adresów MAC: 8000 wpisów
• Napięcie wejściowe: 48–56 V DC
• Temperatura pracy: -40 do 75 °C
• Montaż: szyna DIN lub na ścianie
• Waga: 1,05 kg

Sposób użycia

Zainstaluj przełącznik na szynie DIN lub płycie ściennej w miejscu spełniającym wymagania dotyczące temperatury pracy i wentylacji. Podłącz zasilacz DC (48–56 V) do zacisków redundantnego wejścia zasilania. Użyj kabli Cat5e/6 do podłączenia urządzeń PoE do czterech portów PoE++ oraz połączeń uplink za pomocą światłowodu lub miedzi przez slot SFP lub port miedziany. Uzyskaj dostęp do zarządzania przełącznikiem przez GUI web, konsolę, Telnet lub SNMPv3, aby skonfigurować tryby PoE, harmonogramy PoE, VLANy, programowy routing IPv4/IPv6 warstwy 3, protokoły pierścieniowe (ERPS/MSTP) i zasady bezpieczeństwa. W razie potrzeby włącz wykrywanie ONVIF z GUI, aby odkrywać i zarządzać podłączonymi kamerami IP.

Zalecenia

Użyj odpowiedniego trybu wyjścia PoE pasującego do specyfikacji zasilanego urządzenia (802.3bt/PoH lub 4-parowy tryb wymuszony) i skonfiguruj harmonogramy PoE lub planowany recykling podczas wdrażania wielu kamer lub punktów dostępowych, aby skrócić przestoje i zaoszczędzić energię. W przypadku krytycznych topologii pierścieniowych włącz ERPS/MSTP i zweryfikuj czasy przełączania. Zintegruj Modbus TCP z SCADA/HMI w celu scentralizowanego monitorowania w środowiskach przemysłowych.
