Przetwornica DC-DC ALLNET ALL-B100-24VDC: wejście 24 V DC na wyjście 48–55 V DC, do 95 W

ALLNET ALL-B100-24VDC to przetwornica DC-DC podwyższająca napięcie, która przekształca wejście 24 V DC na wyższe napięcie wyjściowe 48–55 V DC przy maksymalnej mocy 95 W. Przetwornica jest przeznaczona do instalacji, w których istniejące zasilacze 24 V muszą zasilać urządzenia wymagające podwyższonego napięcia stałego. Zapewnia kompaktowe rozwiązanie podwyższające napięcie z regulowanym napięciem wyjściowym i wystarczającą mocą do obsługi sprzętu sieciowego, radiotelefonów i modułów sterowania przemysłowego, jednocześnie zachowując oryginalne źródło 24 V.

Zalety

Urządzenie zapewnia stabilne podwyższenie napięcia z 24 V do regulowanego zakresu 48–55 V, obsługując do 95 W mocy wyjściowej. Jego kompaktowa obudowa umożliwia instalację w ograniczonych przestrzeniach lub szafkach. Regulowane napięcie wyjściowe minimalizuje wahania napięcia pod obciążeniem, umożliwiając niezawodną pracę wrażliwych urządzeń. Dzięki standardowym zaciskom wejściowym i wyjściowym przetwornica integruje się z istniejącymi systemami 24 V bez konieczności rozległych przeróbek okablowania.

Zastosowanie

• Zasilanie urządzeń sieciowych wymagających napięcia ~48–54 V DC z zasilacza 24 V
• Zasilanie radiotelefonów i zdalnych nadajników-odbiorników
• Zasilanie modułów przemysłowych, sterowników lub czujników wymagających podwyższonego napięcia stałego
• Instalacje modernizacyjne, gdzie dodanie zasilacza o wyższym napięciu jest niepraktyczne

Specyfikacja techniczna

• Napięcie wejściowe: 24 V DC (nominalne)
• Zakres napięcia wyjściowego: 48–55 V DC (regulowany)
• Maksymalna moc wyjściowa: do 95 W
• Rodzaj konwersji: przetwornica DC-DC podwyższająca napięcie (boost)
• Regulacja wyjścia: zaprojektowana dla stabilnego napięcia przy zmiennym obciążeniu

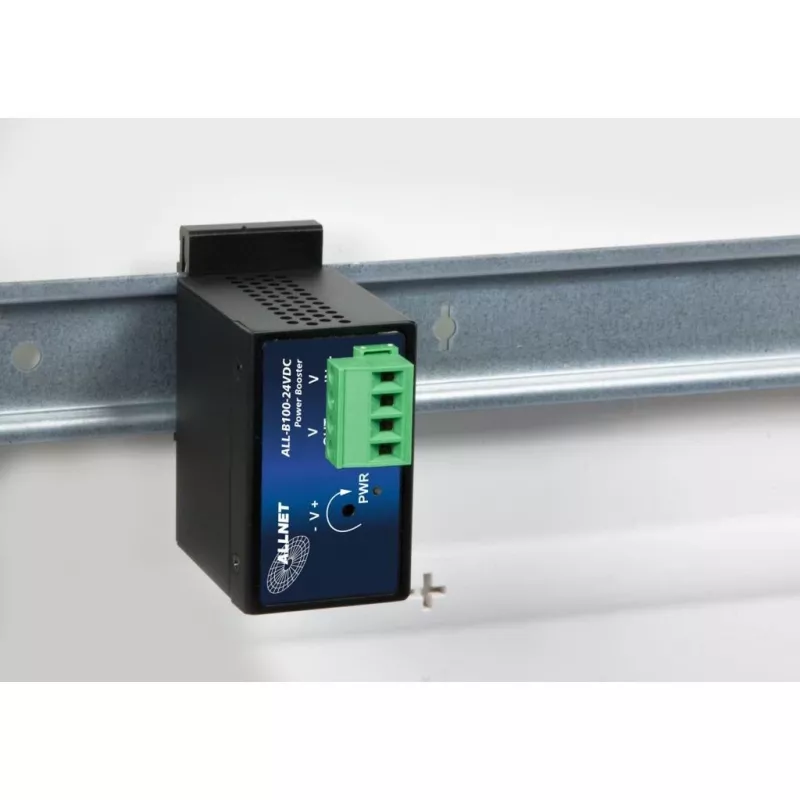

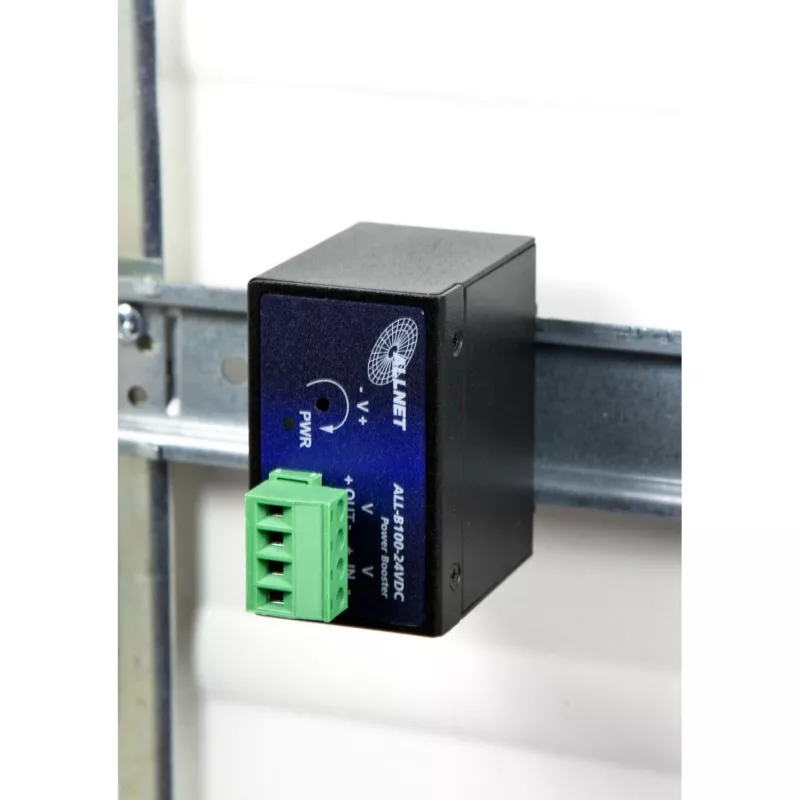

• Budowa: moduł kompaktowy do montażu w szafkach

Sposób użycia

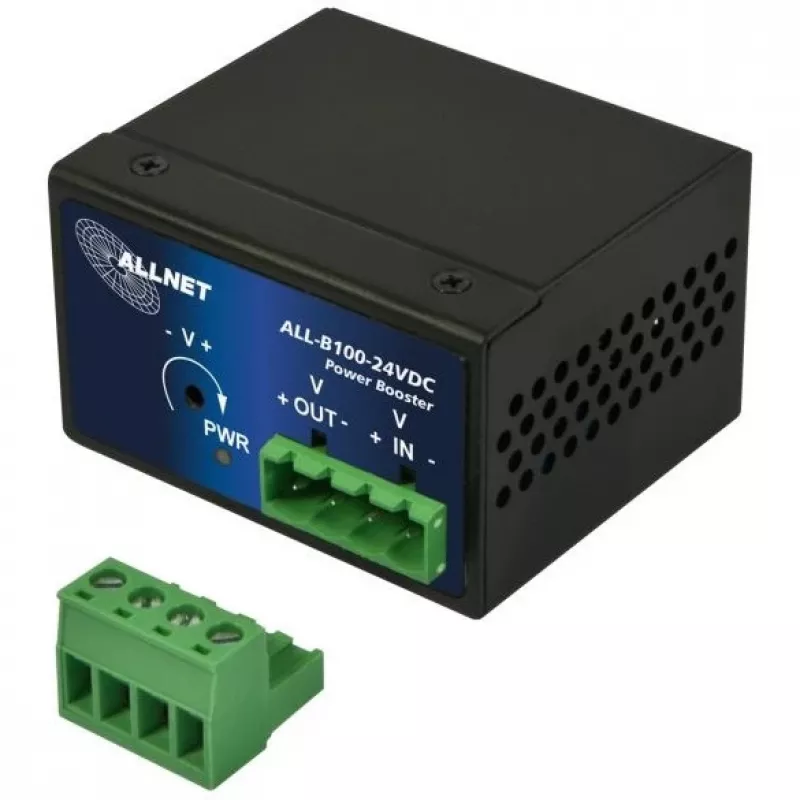

Podłącz zaciski wejściowe 24 V DC do kompatybilnego zasilacza 24 V, przestrzegając właściwej polaryzacji. Podłącz zaciski wyjściowe do urządzenia lub obciążenia wymagającego 48–55 V DC i wyreguluj ustawienie wyjścia, jeśli urządzenie posiada regulator. Sprawdź, czy całkowite obciążenie nie przekracza maksymalnej mocy 95 W. Po włączeniu przetwornicy zmierz napięcie wyjściowe, aby potwierdzić prawidłowe działanie, i dokonaj ewentualnych drobnych korekt przed pozostawieniem systemu w ciągłej pracy.

Zalecenia

Zainstaluj przetwornicę w dobrze wentylowanym miejscu i zabezpiecz połączenia elektryczne odpowiednim przekrojem przewodów i odciążeniem. Upewnij się, że źródło 24 V może dostarczyć wystarczający prąd wejściowy dla pożądanej mocy wyjściowej i przestrzegaj zasad bezpieczeństwa dla instalacji prądu stałego. W przypadku użytkowania z wrażliwym sprzętem sieciowym lub radiowym sprawdź uziemienie i ekranowanie w celu zmniejszenia zakłóceń. Sprawdź dokumentację urządzenia pod kątem dopuszczalnych temperatur otoczenia i orientacji montażu.
