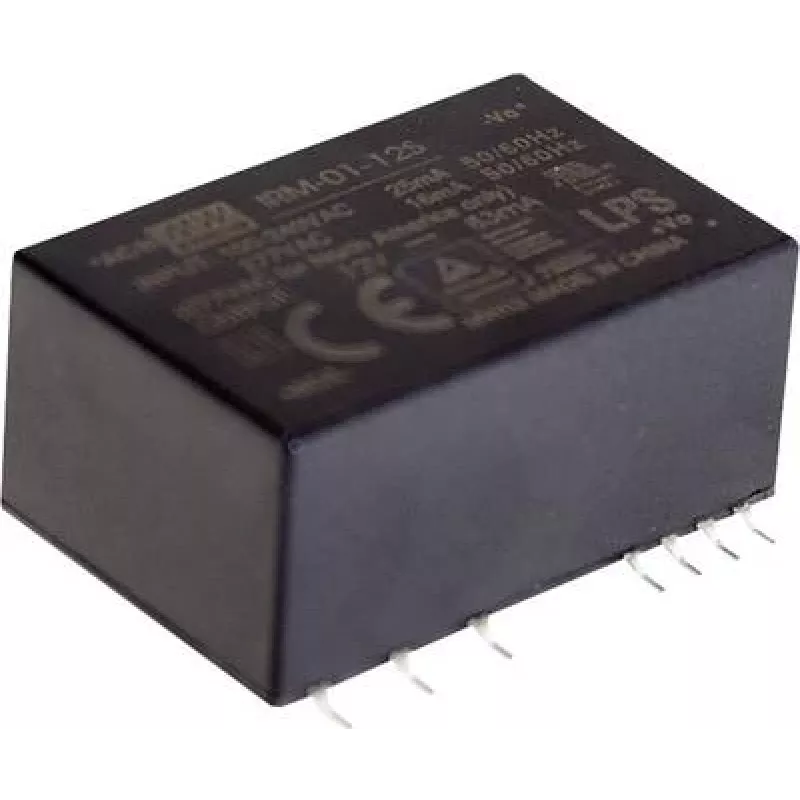

Przetwornica DC/DC MEAN WELL IRM-01-12S, 1 W, wyjście 12 V, wejście 85–305 V, RoHS

MEAN WELL IRM-01-12S to kompaktowa przetwornica DC/DC zapewniająca stabilizowane napięcie wyjściowe 12 V z szerokiego zakresu wejściowego 85–305 V AC. Zaprojektowany do zastosowań niskiej mocy, ten moduł 1 W oferuje niezawodną konwersję napięcia w miniaturowej, zalewanej obudowie SMD o niewielkich wymiarach (głębokość 33,7 mm, wysokość 15 mm) i niskiej wadze. Spełnia wymagania RoHS i jest przeznaczony do integracji na płytkach PCB oraz w konstrukcjach elektronicznych o ograniczonej przestrzeni, gdzie wymagane jest stabilne napięcie 12 V i izolacja.

Zalety

IRM-01-12S oferuje stabilną regulację przy niskich prądach obciążenia, a kompaktowe wymiary ułatwiają rozmieszczenie na zatłoczonych płytkach. Szeroki zakres wejściowy 85–305 V AC umożliwia kompatybilność z sieciami AC na całym świecie bez dodatkowych komponentów. Zalewana konstrukcja i montaż SMD umożliwiają automatyczny montaż oraz zmniejszają potrzebę zewnętrznych zabezpieczeń, a zgodność z RoHS wspiera projekty przyjazne dla środowiska.

Zastosowania

• Systemy wbudowane o niskim poborze mocy i płyty mikrokontrolerów
• Moduły sterowania i monitoringu przemysłowego
• Sygnały kondycjonowania i małe przyrządy pomiarowe
• Telekomunikacyjne i sieciowe urządzenia dodatkowe o niewielkich potrzebach mocy
• Elektronika wrażliwa na przestrzeń i kompaktowe urządzenia konsumenckie

Kluczowe parametry

• Napięcie wyjściowe: 12 V DC
• Moc wyjściowa: 1 W (prąd wyjściowy około 0,083 A)
• Zakres napięcia wejściowego: 85–305 V AC
• Styl montażu: SMD (element do montażu powierzchniowego) w obudowie zalewanej
• Wymiary: głębokość 33,7 mm, wysokość 15 mm (przybliżona, przyjazna dla ścieżek obudowa)
• Waga: około 25,5 g
• Środowiskowe: zgodność z RoHS

Jak używać

Umieść IRM-01-12S na płytce PCB zgodnie z zalecanym przez producenta rozmieszczeniem pól lutowniczych i lutuj przy użyciu standardowych procesów lutowania rozpływowego SMD lub ręcznego, odpowiednich dla modułów zalewanych. Upewnij się, że wejście sieciowe jest podłączone do właściwych padów wejściowych, a wyjście 12 V jest pobierane z wyznaczonych padów wyjściowych. Zachowaj odstępy izolacyjne i przestrzegaj zasad bezpieczeństwa podczas pracy z wysokimi napięciami AC. Sprawdź napięcie wyjściowe przy oczekiwanym obciążeniu i w razie potrzeby dodaj kondensatory filtrujące lub odsprzęgające na wyjściu, jeśli wymaga tego aplikacja.

Zalecenia

Używaj modułu w jego znamionowym zakresie wejściowym i unikaj ciągłej pracy w pobliżu maksymalnego prądu wyjściowego, aby wydłużyć żywotność. Zapewnij odpowiedni odstęp od komponentów wrażliwych na ciepło i, jeśli to konieczne, włącz zabezpieczenie przed przepięciami wejściowymi lub dodatkowe tłumienie stanów przejściowych w środowiskach z niestabilną siecią. W krytycznych aplikacjach zweryfikuj zachowanie termiczne na docelowej płytce PCB i uwzględnij filtrowanie wyjścia, aby spełnić wymagania dotyczące szumów po stronie odbiorczej.
