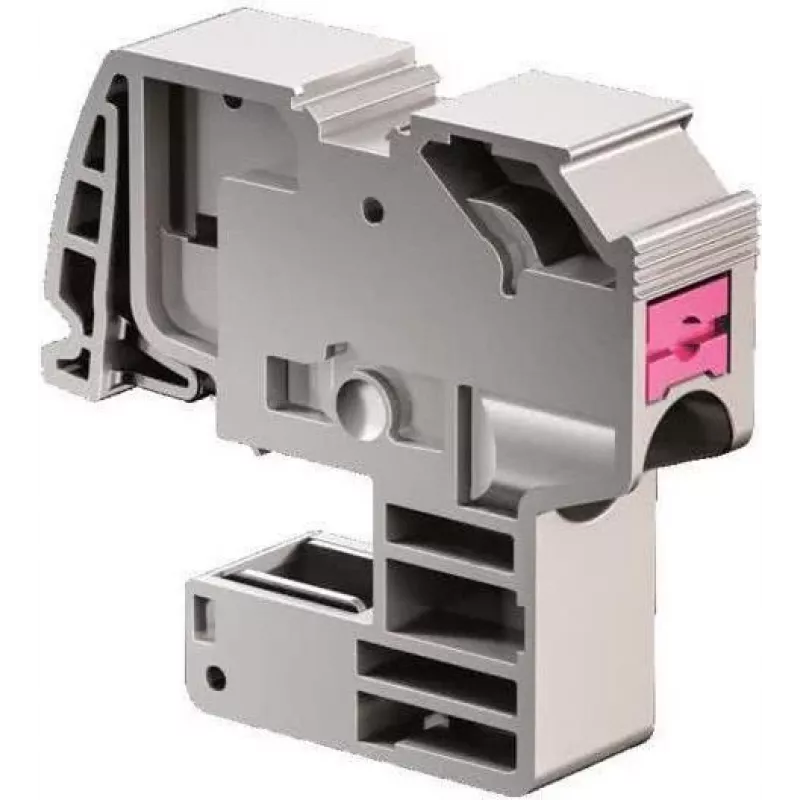

Rittal 3456505 Zacisk przyłączeniowy push-in do przewodów okrągłych 1,5-4 mm², szary

W systemach rozdziału energii podłączanie przewodów okrągłych do szyn zbiorczych często wymaga czasochłonnego przykręcania. Rittal 3456505 rozwiązuje ten problem dzięki zaciskowi push-in, który umożliwia szybkie, beznarzędziowe podłączenie przewodów okrągłych o przekroju od 1,5 do 4 mm² bezpośrednio do szyn zbiorczych RiLine60.

Dla kogo

Dla konstruktorów rozdzielnic, instalatorów elektrycznych i techników utrzymania ruchu pracujących z systemami szyn zbiorczych Rittal RiLine60, którzy potrzebują niezawodnej i szybkiej metody podłączania w rozdziałach energii.

Najważniejsze cechy

• Technologia połączeń push-in dla przewodów okrągłych, bez użycia narzędzi
• Przyjmuje przewody sztywne lub giętkie z tulejką od 1,5 do 4 mm²
• Prąd znamionowy do 32 A, napięcie znamionowe 1000 V AC/DC
• Montaż zatrzaskowy na szynach zbiorczych RiLine60, bez dodatkowych elementów mocujących
• Kompaktowa obudowa z poliamidu w kolorze szarym (RAL 7035)
• Zakres temperatur pracy: od -40 °C do +100 °C

Specyfikacje

• Technologia połączeń: push-in
• Typ przewodu: przewody okrągłe
• Przekrój przewodu: 1,5 - 4 mm² (sztywny lub giętki z tulejką)
• Prąd znamionowy: 32 A
• Napięcie znamionowe: 1000 V AC/DC
• Liczba punktów przyłączeniowych: 2
• Typ montażu: zatrzaskowy na szynie zbiorczej
• System szyn zbiorczych: Rittal RiLine60
• Materiał: poliamid (PA)
• Kolor: szary (RAL 7035)
• Temperatura pracy: od -40 °C do +100 °C
• Stopień ochrony: IP20
• Normy: IEC 60947-7-1
• Liczba biegunów: 1

Wskazówki

Należy upewnić się, że przewód jest odizolowany na odpowiedniej długości i całkowicie wsunięty do zacisku push-in, aby zapewnić pewne połączenie. W przypadku przewodów giętkich należy stosować tulejki, aby utrzymać niezawodny kontakt.
