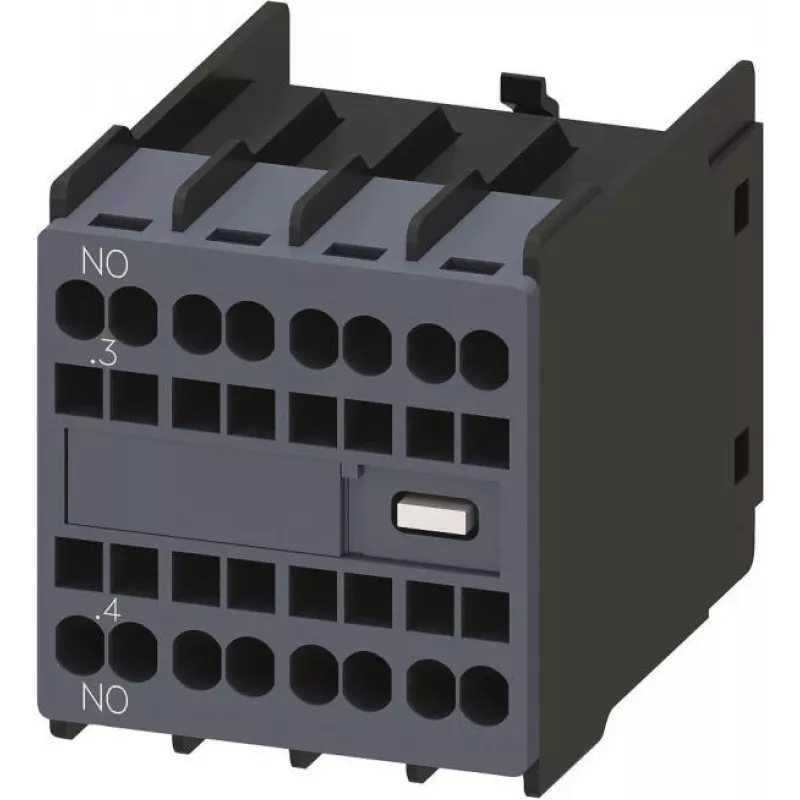

Siemens SIRIUS 3RH29 Blok styków pomocniczych, 1 NO, zaciski śrubowe, montaż czołowy, 3RH2911-2HA10

Blok styków pomocniczych Siemens SIRIUS 3RH29, model 3RH2911-2HA10, to wysokiej jakości urządzenie łączeniowe przeznaczone do stosowania ze stycznikami SIRIUS 3RT2 i przekaźnikami stycznikowymi 3RH2. Ten montowany czołowo blok posiada jeden styk normalnie otwarty (NO) oraz połączenia śrubowe, zapewniając niezawodne i bezpieczne okablowanie. Znamionowe napięcie izolacji 690 V i napięcie udarowe wytrzymywane 6 kV sprawiają, że nadaje się do zastosowań w sterowaniu przemysłowym. Kompaktowa konstrukcja i stopień ochrony IP20 czynią go idealnym do montażu w szafach sterowniczych.

Zalety

Niezawodna praca łączeniowa z trwałością elektryczną 10 milionów cykli i mechaniczną 30 milionów cykli. Łatwy montaż czołowy oszczędza miejsce i upraszcza instalację. Zaciski śrubowe zapewniają bezpieczne i łatwe w utrzymaniu połączenia. Szeroki zakres temperatur pracy od -25 do +60 °C gwarantuje działanie w wymagających warunkach.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Centra sterowania silnikami
• Rozdzielnice i tablice rozdzielcze
• Budowa maszyn i inżynieria zakładów

Kluczowe dane techniczne

• Typ produktu: Blok styków pomocniczych
• Sposób montażu: Montaż czołowy
• Konfiguracja styków: 1 NO
• Rodzaj połączenia: Zaciski śrubowe
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowy prąd roboczy (AC-15, 230V): 6 A
• Znamionowy prąd roboczy (DC-13, 24V): 10 A
• Stopień ochrony (IP): IP20
• Zakres temperatur pracy: -25 do +60 °C
• Zakres temperatur przechowywania: -55 do +80 °C
• Trwałość elektryczna: 10 milionów cykli łączeniowych
• Trwałość mechaniczna: 30 milionów cykli łączeniowych
• Normy: IEC 60947-5-1, EN 60947-5-1
• Seria: SIRIUS 3RH29

Zalecenia

Aby uzyskać optymalną wydajność, należy łączyć ten blok styków pomocniczych ze stycznikami Siemens SIRIUS 3RT2 lub przekaźnikami stycznikowymi 3RH2. Należy przestrzegać prawidłowych momentów dokręcania zacisków śrubowych zgodnie z instrukcją montażu.
