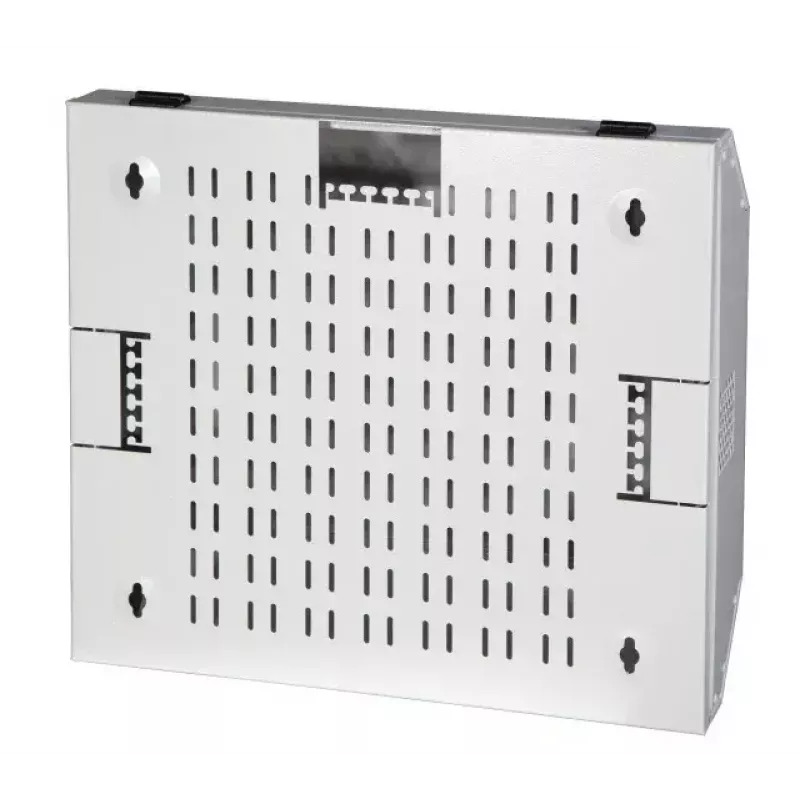

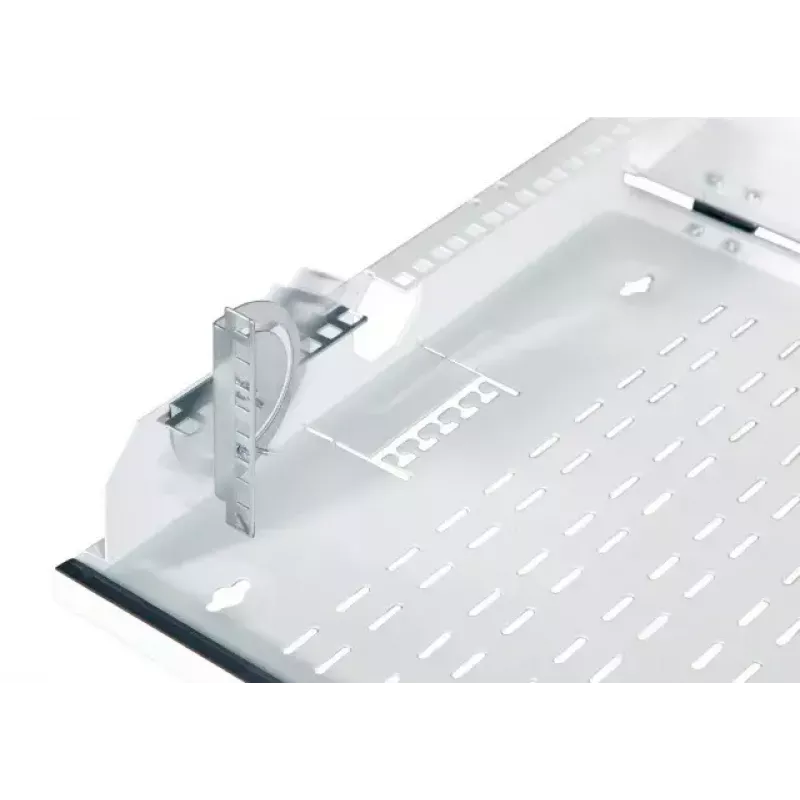

Szafka ścienna EFB Elektronik 691703VWS

Obudowa z blachy stalowej do montażu naściennego, w pełni zmontowana i samowentylowana. Szafka ścienna EFB Elektronik 691703VWS jest przeznaczona do kompaktowej instalacji komponentów 19" w środowiskach wymagających podstawowej ochrony (IP20). Szafka ma wąską głębokość całkowitą 150 mm i solidną konstrukcję stalową z malowanym wykończeniem dostępnym w kolorach RAL7035 (jasnoszary), RAL9005 (głęboka czerń) lub RAL9010 (biały). W dostawie znajduje się jeden klucz.

Zalety

Urządzenie dostarczane jest w pełni zmontowane, co umożliwia szybki montaż, a także posiada wstępnie wycięte otwory wentylacyjne i zaciski kablowe ułatwiające prowadzenie przewodów. Odchylana, zamykana na klucz pokrywa z okienkiem zapewnia wizualny dostęp przy jednoczesnym zabezpieczeniu sprzętu. Dostępnych jest wiele opcji montażu: pionowe i poziome przestrzenie montażowe 19" oraz kilka konfigurowalnych głębokości dla podłączonych urządzeń.

Zastosowanie

• Małe instalacje sieciowe i panele krosowe
• Okablowanie strukturalne i niskoprofilowy sprzęt aktywny
• Naścienne komponenty IT, telekomunikacyjne lub AV w biurach i domach
• Środowiska wymagające podstawowej ochrony przed ciałami stałymi (IP20)

Kluczowe specyfikacje

• Marka: EFB Elektronik, model 691703VWS
• Materiał: Blacha stalowa
• Wymiary (S × G × W): 537 mm × 146 mm × 475 mm
• Całkowita głębokość naścienna: 150 mm
• Montaż: 3U pionowo 19" (maks. głębokości: 360 / 340 / 300 mm), 5U poziomo 19" (maks. głębokość 80 mm), 3U poziom obrotowy 180°
• Pokrywa: Odchylana, zamykana na klucz z okienkiem; w zestawie 1 klucz
• Wentylacja: Wstępnie wycięte otwory wentylacyjne; samowentylowana
• Zarządzanie kablami: Wstępnie wycięte zaciski kablowe w tylnej ściance
• Kolory wykończenia: RAL7035 (jasnoszary), RAL9005 (głęboka czerń), RAL9010 (biały)
• Stopień ochrony: IP20
• EAN: 4049759165178

Sposób użycia

Zamocuj szafkę bezpiecznie do odpowiedniej powierzchni ściany, używając odpowiednich kołków i wkrętów do danego materiału ściany. Zainstaluj komponenty 19" pionowo lub poziomo zgodnie z dostępnymi pozycjami U i podanymi głębokościami komponentów. Poprowadź kable sieciowe i zasilające przez wstępnie wycięte zaciski kablowe w tylnej ściance i wykorzystaj wstępnie wycięte otwory wentylacyjne do utrzymania przepływu powietrza. Po instalacji zamknij i zablokuj odchylaną pokrywę; okienko umożliwia kontrolę wizualną bez otwierania drzwi.

Zalecenia

W celu bezpiecznej eksploatacji upewnij się, że zamontowany sprzęt nie przekracza podanych maksymalnych głębokości oraz że ściana i mocowania wytrzymają łączny ciężar. Zachowaj odstęp dla otworów wentylacyjnych i postępuj zgodnie z instrukcją montażu EFB Elektronik. Szafka przeznaczona jest do użytku wewnętrznego, gdzie wystarczająca jest ochrona IP20.
