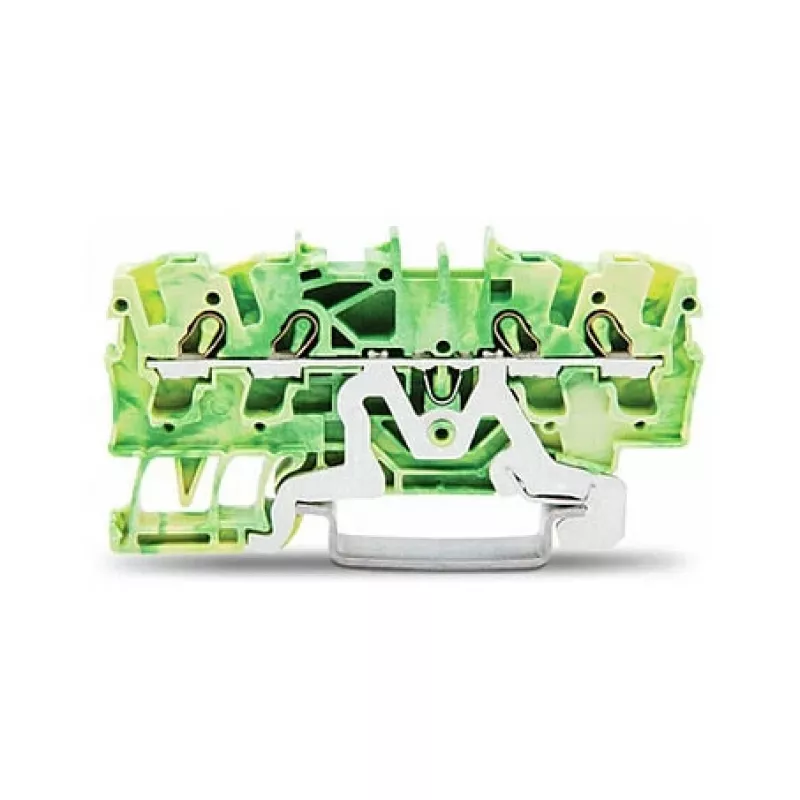

WAGO 2002-1407 4-przewodowa listwa zaciskowa przewodu ochronnego 0,25-2,5 mm² 4 mm² Zielono-żółta

WAGO 2002-1407 to 4-przewodowa listwa zaciskowa przewodu ochronnego (PE) z serii TOPJOB® S, zaprojektowana do niezawodnych i bezpiecznych połączeń uziemiających w instalacjach elektrycznych. Przy przekroju znamionowym 2,5 mm² i prądzie znamionowym 24 A, obsługuje przewody lite, linkowe i cienkodrutowe od 0,25 do 4 mm² (22-12 AWG). Zielono-żółta obudowa jednoznacznie identyfikuje ją jako listwę przewodu ochronnego, zapewniając zgodność z normami bezpieczeństwa.

Zalety

• Technologia połączeń Push-in CAGE CLAMP® umożliwia szybkie okablowanie bez użycia narzędzi
• Kompaktowa konstrukcja 4-przewodowa oszczędza miejsce na szynie DIN 35
• Klasa palności V0 wg UL94 zapewnia wysokie bezpieczeństwo pożarowe
• Szeroki zakres temperatur pracy od -35 do +105 °C
• Odpowiednia dla przewodów litych, linkowych i cienkodrutowych z tulejkami lub bez

Zastosowanie

• Połączenia przewodu ochronnego (PE) w szafach sterowniczych i rozdzielnicach
• Automatyka przemysłowa i instalacje budynkowe
• Uziemianie urządzeń elektrycznych i maszyn

Kluczowe dane techniczne

• Seria: TOPJOB® S
• Liczba przewodów: 4
• Typ połączenia: Przewód ochronny (PE)
• Przekrój znamionowy: 2,5 mm²
• Technologia połączeń: Push-in CAGE CLAMP®
• Kolor: Zielono-żółty
• Sposób montażu: Szyna DIN 35
• Prąd znamionowy (IEC): 24 A
• Długość odizolowania: 9 – 10 mm
• Materiał izolacji: Poliamid 66 (PA 66)
• Przekrój przewodu litego: 0,25 - 4 mm² / 22 - 12 AWG
• Przekrój przewodu cienkodrutowego: 0,25 - 4 mm² / 22 - 12 AWG
• Przekrój przewodu cienkodrutowego z tulejką: 0,25 - 2,5 mm² / 22 - 14 AWG
• Stopień zanieczyszczenia: 3
• Klasa palności: V0 wg UL94
• Temperatura pracy: -35 do +105 °C
• Liczba potencjałów: 1 (PE)
• Liczba jednostek zaciskowych: 4

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z oznacznikami i akcesoriami WAGO. Zapewnić odpowiednią długość odizolowania (9-10 mm) dla niezawodnego połączenia. Nadaje się do stosowania w środowiskach przemysłowych o stopniu zanieczyszczenia 3.
