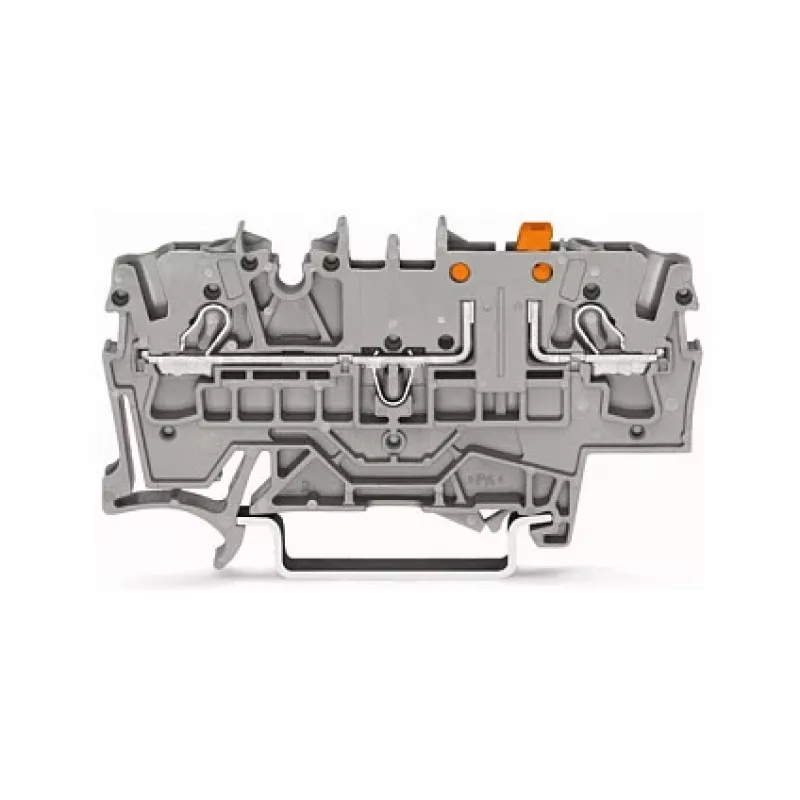

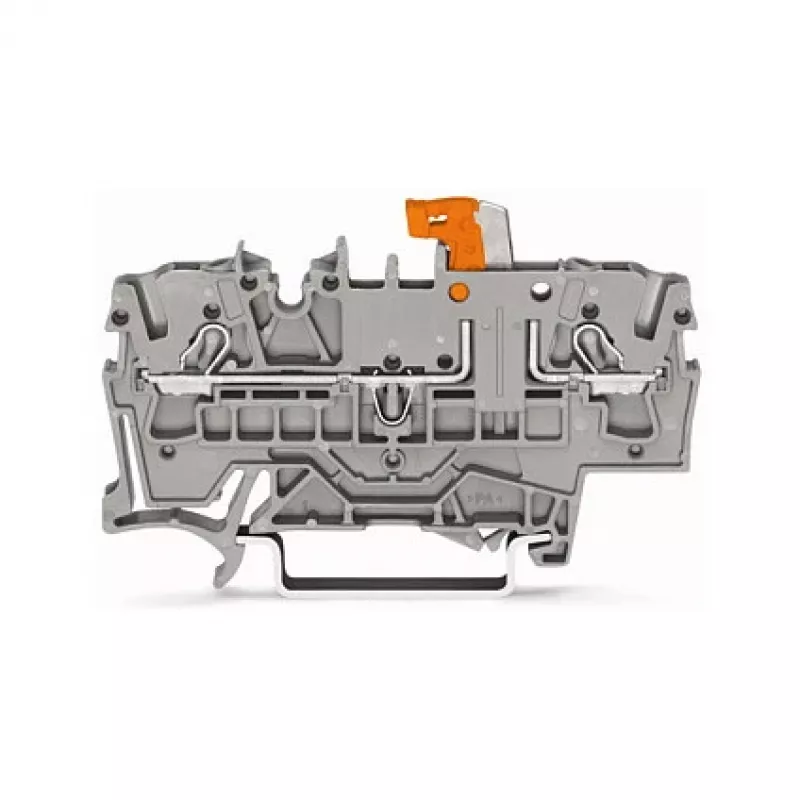

WAGO 2002-1671 2-przewodowy rozłączno-pomiarowy zacisk przyłączeniowy z technologią Push-in CAGE CLAMP, szary

W szafach sterowniczych i rozdzielnicach testowanie i odłączanie obwodów bez naruszania okablowania jest ciągłym wyzwaniem. Zacisk rozłączno-pomiarowy WAGO 2002-1671 z 2 przewodami rozwiązuje ten problem, zapewniając bezpieczne, beznarzędziowe rozdzielenie ścieżki prądowej i wprowadzenie sond pomiarowych, przy jednoczesnym pewnym zamocowaniu przewodów. Należący do serii TOPJOB® S, ten szary zacisk jest przeznaczony do montażu na szynie DIN i obsługuje do 800 V i 20 A, co czyni go niezawodnym wyborem do automatyki przemysłowej, techniki budowlanej i budowy rozdzielnic.

Dla kogo jest przeznaczony

Ten zacisk jest idealny dla elektryków, monterów rozdzielnic i techników utrzymania ruchu, którzy muszą przeprowadzać rutynowe testy, lokalizować usterki lub izolować sygnały w obwodach sterowania. Sprawdza się w zastosowaniach, gdzie przestrzeń jest ograniczona, ale bezpieczeństwo i dostępność są najważniejsze, takich jak systemy sterowania maszynami, interfejsy PLC i jednostki dystrybucji zasilania.

Główne cechy

• 2-przewodowy rozłączno-pomiarowy zacisk przyłączeniowy z jednym potencjałem
• Technologia połączeń Push-in CAGE CLAMP® zapewniająca szybkie i odporne na wibracje okablowanie
• Zintegrowane gniazdo sondy pomiarowej o średnicy 2 mm do bezpiecznych pomiarów bez odłączania przewodów
• Przeznaczony do napięcia znamionowego 800 V i prądu 20 A (dla przewodów 2,5 mm²)
• Akceptuje przewody lite i linki od 0,25 do 4 mm² (22–12 AWG)
• Kompaktowa obudowa z poliamidu (PA 66) w kolorze szarym, klasa palności V0 wg UL94
• Montaż na standardowej szynie DIN 35 mm
• Zakres temperatury pracy: -35 °C do +85 °C

Specyfikacje

• Marka: WAGO
• Model: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Seria: TOPJOB® S
• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba przewodów: 2
• Liczba potencjałów: 1
• Napięcie znamionowe (UN): 800 V
• Znamionowe napięcie udarowe (Up): 8 kV
• Prąd znamionowy (IN): 20 A (dla 2,5 mm²)
• Przekrój znamionowy: 2,5 mm²
• Przekrój przewodów litych: 0,25 - 4 mm² (22 - 12 AWG)
• Przekrój przewodów linkowych: 0,25 - 4 mm² (22 - 12 AWG)
• Linka z tulejką: 0,25 - 2,5 mm² (22 - 14 AWG)
• Długość odizolowania: 9 - 11 mm (0,35 - 0,43 cala)
• Typ montażu: szyna DIN 35
• Kolor: szary
• Materiał izolacji: poliamid (PA 66)
• Opcja testowania: gniazdo sondy pomiarowej 2 mm Ø
• Typ rozłącznika: rozłączno-pomiarowy zacisk przyłączeniowy
• Stopień zanieczyszczenia: 3
• Klasa palności: V0 wg UL94
• Temperatura pracy: -35 ... +85 °C

Wskazówki

Aby zapewnić niezawodne połączenia, należy odizolować przewody na długość 9–11 mm i w razie potrzeby stosować tulejki na linkach. Aby przetestować obwód, włóż standardową sondę pomiarową 2 mm do gniazda — nie ma potrzeby wyjmowania przewodu. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy zawsze upewnić się, że zacisk jest odłączony od napięcia. W przypadku zastosowań o wyższym prądzie należy rozważyć wariant 4 mm².
