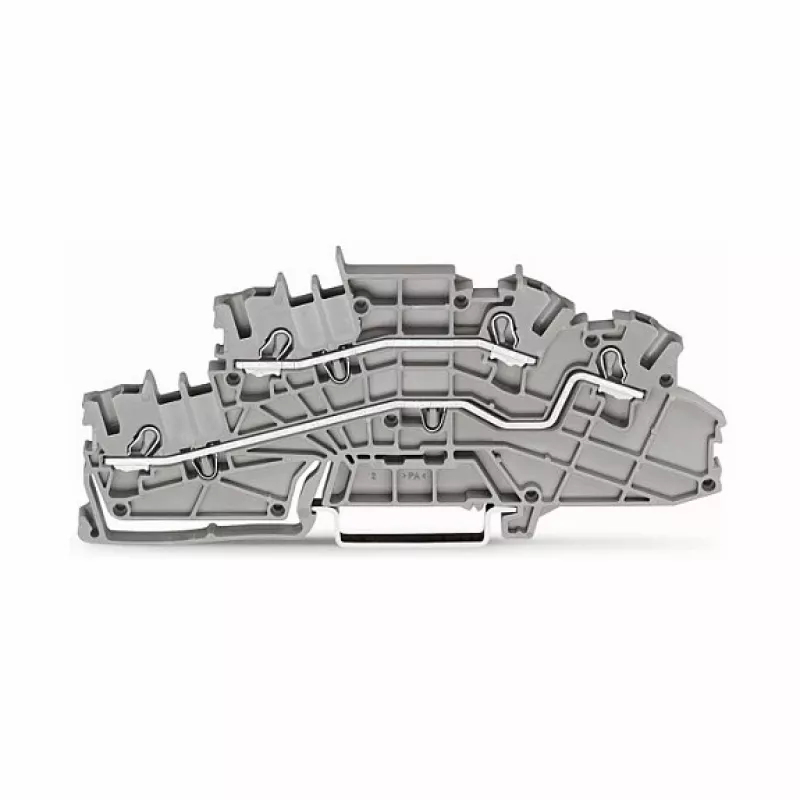

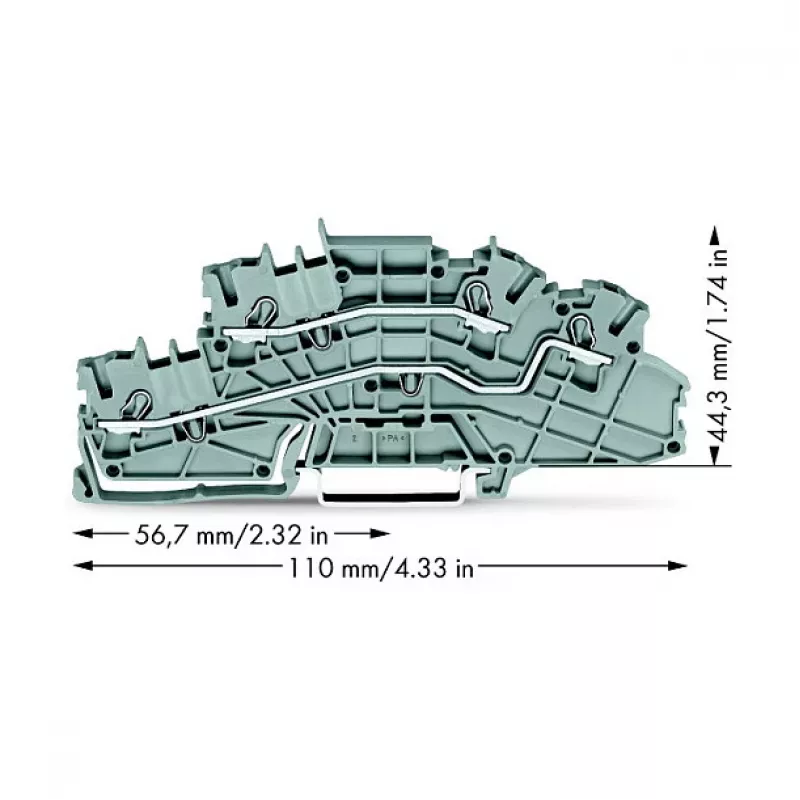

WAGO 2003-6642 Zacisk przelotowy, TOPJOB® S, 2-przewodowy, 4 mm², szary, 800 V, 24 A

WAGO 2003-6642 to wysokiej jakości zacisk przelotowy z serii TOPJOB® S, zaprojektowany do niezawodnych i bezobsługowych połączeń elektrycznych. Dzięki technologii połączeń CAGE CLAMP® zapewnia szybkie, odporne na wibracje i gazoszczelne okablowanie dla przewodów litych i linkowych do 4 mm² (12 AWG). Ten 2-przewodowy zacisk jest przystosowany do napięcia 800 V (EN) i prądu 24 A, co czyni go odpowiednim do szerokiego zakresu zastosowań przemysłowych i instalacji budynkowych.

Zalety

• Sprężynowe połączenie CAGE CLAMP® do beznarzędziowego, pewnego okablowania
• Kompaktowa konstrukcja oszczędza miejsce na szynie DIN 35 mm
• Przystosowany do wysokiego napięcia (800 V) i prądu (24 A)
• Obudowa z poliamidu o klasie palności UL94 V-0 dla bezpieczeństwa
• Okablowanie od przodu ułatwia instalację i konserwację

Zastosowanie

• Przemysłowe szafy sterownicze i rozdzielnice
• Automatyka budynkowa i tablice rozdzielcze
• Systemy oświetleniowe i dystrybucji energii
• Okablowanie maszyn i urządzeń

Kluczowe specyfikacje

• Typ produktu: Zacisk przelotowy
• Seria: TOPJOB® S
• Technologia połączeń: CAGE CLAMP®
• Liczba potencjałów: 1
• Liczba punktów połączeń: 2
• Przekrój nominalny (lity): 0,25 - 4 mm² (22 - 12 AWG)
• Przekrój nominalny (linka): 0,25 - 4 mm² (22 - 12 AWG)
• Napięcie nominalne (EN 60947-7-1): 800 V
• Napięcie nominalne (UL 1059): 600 V
• Prąd nominalny (EN 60947-7-1): 24 A
• Prąd nominalny (UL 1059): 20 A
• Napięcie udarowe znamionowe: 8 kV
• Stopień zanieczyszczenia: 3
• Materiał izolacyjny: Poliamid (PA 66)
• Kolor: Szary
• Sposób montażu: Szyna DIN 35 x 7,5 mm / 35 x 15 mm
• Długość odizolowania: 9 - 11 mm
• Rodzaj okablowania: Od przodu
• Klasa palności: UL94 V-0
• Atesty: VDE, UL, CSA, EAC, KEMA/KEUR

Zalecenia

Dla optymalnej wydajności stosować z listwami oznaczeniowymi i wspornikami końcowymi WAGO. Zachować odpowiednią długość odizolowania (9-11 mm) dla niezawodnego połączenia. Nadaje się do środowisk o stopniu zanieczyszczenia 3.
