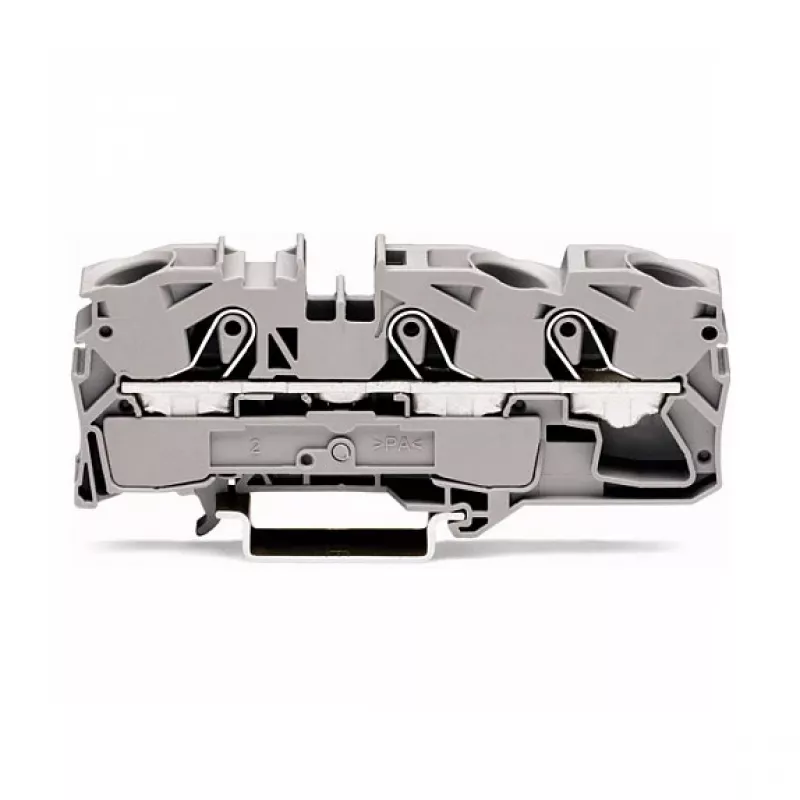

WAGO 2016-1301 Przelotowy Blok Zaciskowy - 12 mm - 91,8 mm - 36,9 mm - 800 V

WAGO 2016-1301 to wysokiej jakości przelotowy blok zaciskowy zaprojektowany do niezawodnych i wydajnych połączeń elektrycznych. Dzięki kompaktowej konstrukcji i technologii Push-in CAGE CLAMP® zapewnia szybkie okablowanie bez użycia narzędzi dla przewodów litych i linkowych. Idealny do przemysłowych szaf sterowniczych i puszek przyłączeniowych, ten blok zaciskowy oferuje napięcie znamionowe 800 V i prąd znamionowy 76 A, co czyni go odpowiednim do wymagających zastosowań.

Zalety

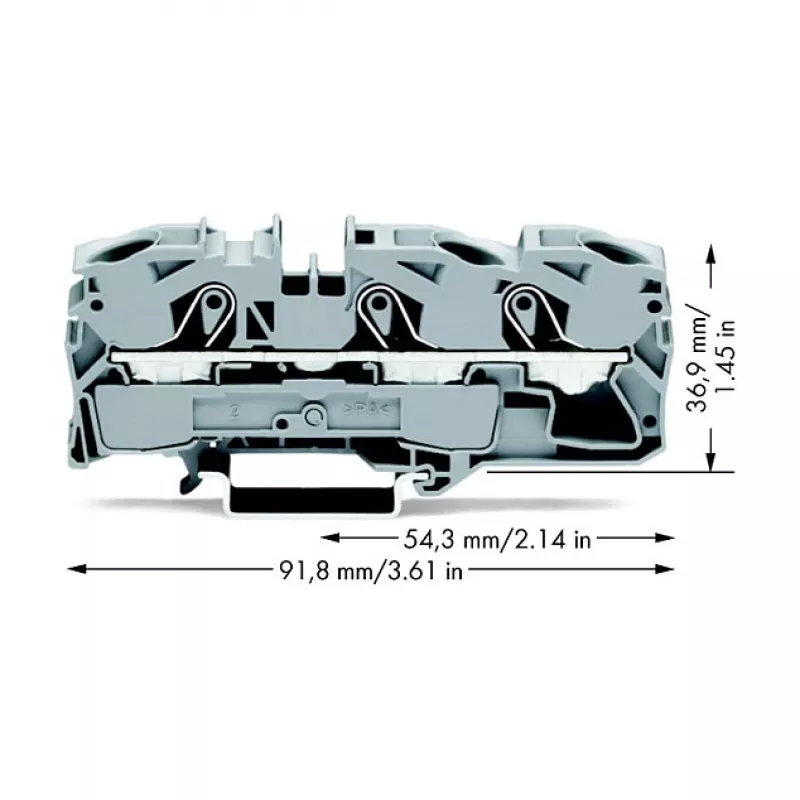

Technologia połączeń Push-in CAGE CLAMP® umożliwia szybkie i bezpieczne zakończenie przewodów bez specjalnych narzędzi. Kompaktowe wymiary (szerokość 12 mm, wysokość 91,8 mm, głębokość 36,9 mm) oszczędzają miejsce na szynie DIN-35. Szara obudowa z poliamidu o klasie palności UL94 V-0 zapewnia wysokie bezpieczeństwo i trwałość. Szeroki zakres temperatur pracy od -35 do +85 °C pozwala na użytkowanie w różnych środowiskach.

Zastosowanie

• Przemysłowe panele sterownicze i rozdzielnice
• Automatyka budynkowa i tablice rozdzielcze
• Budowa maszyn i instalacji
• Instalacje elektryczne wymagające niezawodnych połączeń przelotowych

Kluczowe specyfikacje

• Typ: Przelotowy blok zaciskowy
• Liczba przewodów: 2
• Liczba potencjałów: 1
• Technologia połączeń: Push-in CAGE CLAMP®
• Przekrój znamionowy: 16 mm² (AWG 6)
• Rozmiar przewodu (lity/linkowy): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Rozmiar przewodu (drucikowy): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Napięcie znamionowe (EN 60947-7-1): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (EN 60947-7-1): 76 A
• Typ montażu: Szyna DIN-35
• Kolor: Szary
• Materiał izolacji: Poliamid (PA 66)
• Klasa palności: UL94 V-0
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -35 do +85 °C
• Długość odizolowania: 18 - 20 mm

Zalecenia

Aby uzyskać optymalną wydajność, stosować z listwami oznaczeniowymi i akcesoriami WAGO. Zapewnić odpowiednią długość odizolowania przewodu (18-20 mm) dla bezpiecznego połączenia. Nadaje się do środowisk o stopniu zanieczyszczenia 3.
