WAGO 285-150 CAGE CLAMP Zacisk Zasilający, 1-potencjał, 2-przyłącza, 10-50 mm², Szary, Szyna DIN 35

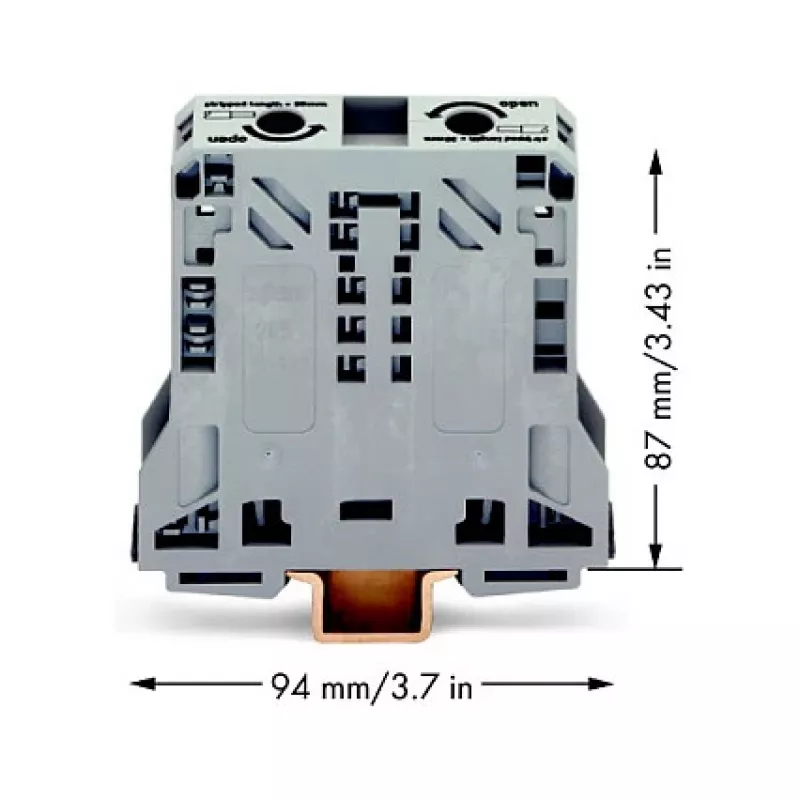

WAGO 285-150 to wysokowydajny zacisk zasilający CAGE CLAMP® przeznaczony do niezawodnych i bezpiecznych połączeń elektrycznych w wymagających środowiskach przemysłowych. Przy napięciu znamionowym 1000 V i prądzie znamionowym 150 A, ten zacisk idealnie nadaje się do dystrybucji energii i zastosowań sterowniczych. Jego kompaktowe wymiary (szer. 20 mm, wys. 94 mm, głęb. 87 mm) oszczędzają cenne miejsce na szynie DIN 35.

Zalety

• Technologia połączeń CAGE CLAMP® Power zapewnia szybkie, odporne na wibracje i bezobsługowe okablowanie.
• Akceptuje przewody od 10 do 50 mm² (lity/linkowy) i od 16 do 50 mm² (drobnożyłowy), obejmując szeroki zakres rozmiarów przewodów.
• Znamionowe napięcie udarowe 8 kV i stopień zanieczyszczenia 3 zapewniają solidną wydajność w trudnych warunkach.
• Materiał izolacyjny z poliamidu (PA 66) z klasą palności UL94 V-0 gwarantuje wysokie bezpieczeństwo.
• Okablowanie boczne ułatwia instalację i zmniejsza naprężenia zginające przewodów.

Zastosowanie

• Rozdzielnice zasilania
• Szafy sterownicze
• Systemy automatyki przemysłowej
• Sieci zasilania energią

Kluczowe specyfikacje

• Liczba potencjałów: 1
• Liczba punktów połączeń: 2
• Technologia połączeń: CAGE CLAMP® Power
• Rozmiar przewodu (lity/linkowy): 10 - 50 mm² (8 - 1/0 AWG)
• Rozmiar przewodu (drobnożyłowy): 16 - 50 mm² (6 - 1/0 AWG)
• Napięcie znamionowe (EN): 1000 V
• Prąd znamionowy (EN): 150 A
• Znamionowe napięcie udarowe: 8 kV
• Stopień zanieczyszczenia: 3
• Materiał izolacyjny: Poliamid (PA 66)
• Kolor: Szary
• Sposób montażu: Szyna DIN 35
• Temperatura pracy: -35 ... +85 °C
• Długość odizolowania: 28 - 30 mm
• Rodzaj okablowania: Boczne
• Liczba poziomów: 1
• Klasa palności: UL94 V-0
• Atesty: UL, CSA, VDE, GL

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować akcesoria do znakowania WAGO i odpowiednie wsporniki końcowe. Zapewnij odpowiednią długość odizolowania (28-30 mm) i ustawienia momentu obrotowego zgodnie z wytycznymi producenta.
