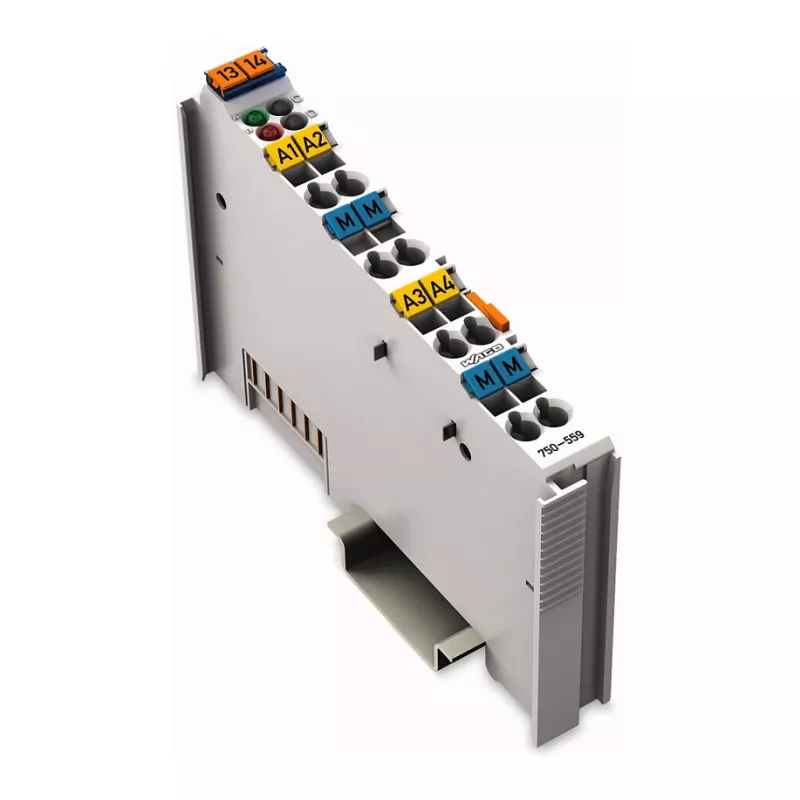

WAGO 750-559 Analog Output Module - 4 Channels, 0-10 V, 12 Bit, 500 V System Isolation, 10 ms Response Time, CAGE CLAMP

Moduł wyjść analogowych WAGO 750-559 to wysokowydajny komponent przeznaczony do systemu WAGO I/O 750. Zapewnia cztery wyjścia napięciowe w zakresie 0-10 V z rozdzielczością 12 bitów, gwarantując precyzyjne sterowanie w aplikacjach automatyki przemysłowej. Moduł charakteryzuje się napięciem izolacji systemowej 500 V oraz szybkim czasem odpowiedzi 10 ms, co czyni go odpowiednim do wymagających środowisk.

Zalety

• Wysoka precyzja dzięki 12-bitowej rozdzielczości dla dokładnego wyjścia analogowego
• Solidna izolacja 500 V zapewniająca niezawodną pracę w środowiskach o dużych zakłóceniach
• Szybki czas odpowiedzi 10 ms do sterowania w czasie rzeczywistym
• Technologia połączeń CAGE CLAMP® dla bezpiecznego i bezobsługowego okablowania
• Kompaktowa konstrukcja z montażem na szynie DIN dla łatwej instalacji

Zastosowania

• Systemy automatyki przemysłowej i sterowania procesami
• Automatyka budynkowa i sterowanie HVAC
• Sterowanie maszynami i robotyka
• Sprzęt testowy i pomiarowy

Kluczowe specyfikacje

• Liczba wyjść analogowych: 4
• Rodzaj sygnału wyjściowego: Napięcie
• Zakres napięcia wyjściowego: 0-10 V
• Rozdzielczość: 12 bitów
• Napięcie izolacji systemowej: 500 V (0,5 kV)
• Czas odpowiedzi: 10 ms
• Technologia połączeń: CAGE CLAMP®
• Napięcie zasilania polowego: 24 VDC
• Pobór prądu wewnętrznego: 40 mA
• Pobór prądu zewnętrznego: 100 mA
• Sposób montażu: Szyna DIN
• Zakres temperatury pracy: 0 do 55 °C
• Zakres temperatury przechowywania: -25 do 85 °C
• Klasa ochronności: IP20
• Wymiary (S x W x G): 12 x 100 x 69,8 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy używać modułu WAGO 750-559 z kompatybilnym sprzęgłem magistrali WAGO I/O System 750 i konfigurować go za pomocą WAGO-I/O-PRO lub plików GSDML. Należy zapewnić odpowiednie napięcie zasilania polowego (24 VDC) i przestrzegać zakresu temperatury pracy. Moduł obsługuje funkcje diagnostyczne, takie jak wykrywanie zwarcia i przerwy w obwodzie na kanał.
