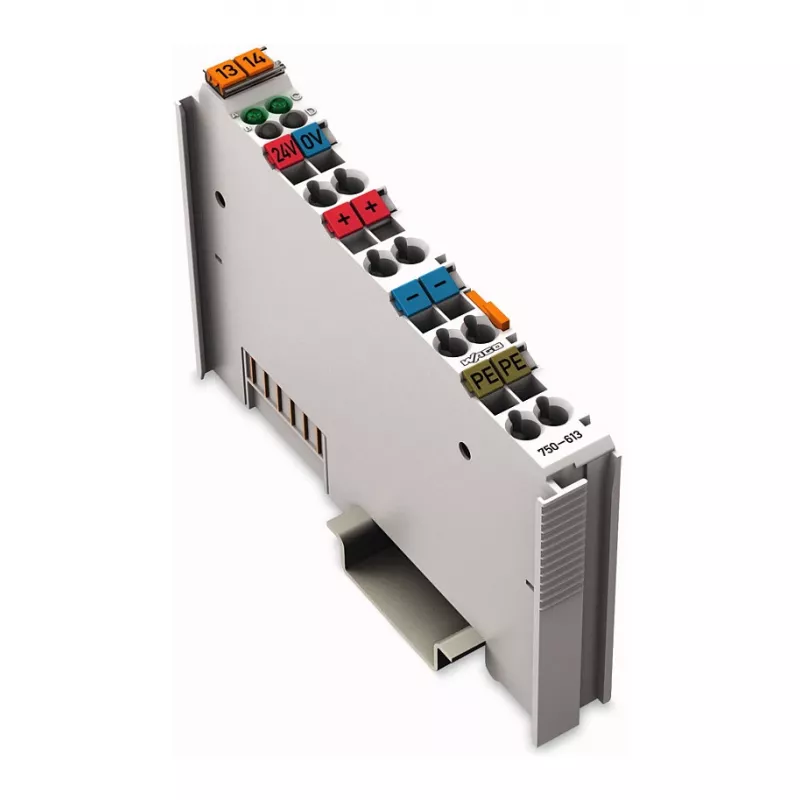

WAGO 750-613 4-przewodowy zacisk szyny, szary, CAGE CLAMP, 0,08-2,5 mm², szyna DIN-35

WAGO 750-613 to wysokiej jakości 4-przewodowy zacisk szyny zaprojektowany do niezawodnych i bezobsługowych połączeń w przemysłowych systemach sterowania. Dzięki renomowanej technologii CAGE CLAMP® zapewnia bezpieczne, odporne na wibracje okablowanie dla przewodów litych i linkowych. Ten szary zacisk szyny jest idealny do montażu na szynie DIN-35 i nadaje się do szerokiego zakresu zastosowań, od automatyki budynkowej po sterowanie maszynami.

Zalety

• Technologia CAGE CLAMP® umożliwia szybkie okablowanie bez użycia narzędzi i zapewnia wysoką niezawodność styku
• Kompaktowa konstrukcja oszczędza miejsce na szynie DIN
• Szeroki zakres przekrojów przewodów (0,08 do 2,5 mm²) dla elastycznego zastosowania
• Wysokie napięcie znamionowe (500 V) i prąd (24 A) do wymagających aplikacji
• Wytrzymała obudowa z poliamidu 66 o klasie palności UL94 V-0 dla bezpieczeństwa

Zastosowanie

• Przemysłowa automatyka i szafy sterownicze
• Systemy zarządzania budynkiem (HVAC, oświetlenie)
• Sterowanie procesami i aparatura kontrolno-pomiarowa
• Dystrybucja energii i okablowanie sygnałowe

Kluczowe specyfikacje

• Technologia połączeń: CAGE CLAMP®
• Liczba potencjałów: 1
• Liczba punktów połączeniowych: 4 (2 x 2-przewodowe)
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Przekrój przewodu litego: 0,08 - 2,5 mm² (28 - 14 AWG)
• Przekrój przewodu linkowego: 0,08 - 2,5 mm² (28 - 14 AWG)
• Przekrój przewodu linkowego z tulejką: 0,25 - 1,5 mm² (22 - 16 AWG)
• Długość odizolowania: 8 - 9 mm
• Sposób montażu: szyna DIN-35
• Kolor: szary
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: III
• Materiał izolacji: poliamid 66 (PA 66)
• Klasa palności: UL94 V-0
• Temperatura pracy: -20 ... +60 °C
• Temperatura przechowywania: -40 ... +85 °C
• Atesty: CE, cULus, KEMA/KEUR, GL, LR, DNV, RINA, ABS, BV

Zalecenia

Aby uzyskać optymalną wydajność, stosować z listwami oznaczeniowymi i narzędziami WAGO. Należy zapewnić odpowiednią długość odizolowania (8-9 mm) dla niezawodnego połączenia. Nadaje się do użytku w środowiskach o stopniu zanieczyszczenia 2.
