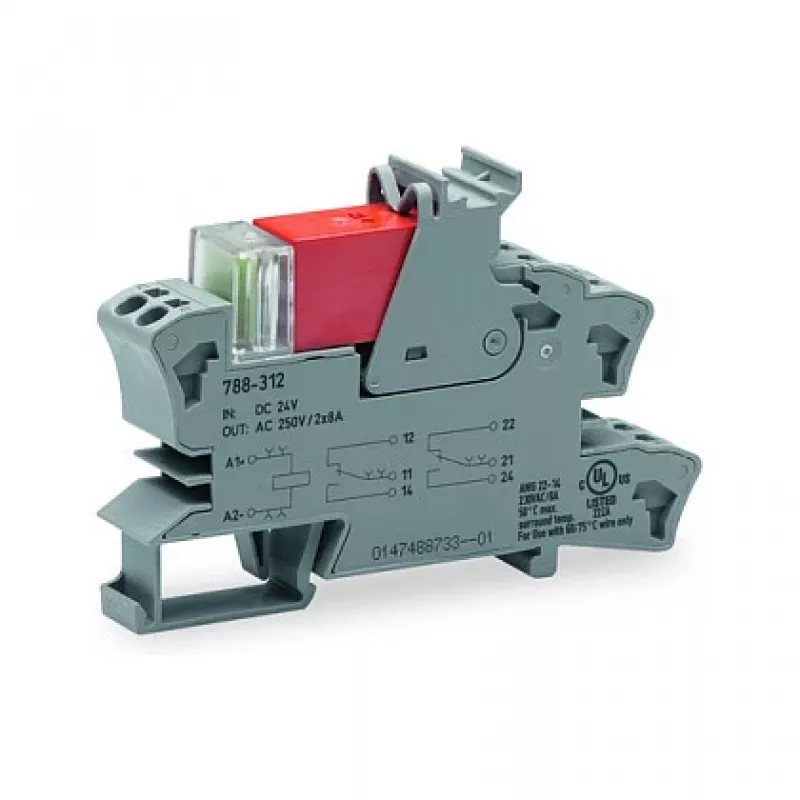

WAGO 788-312 Moduł przekaźnika 24 VDC 1 zestyk przełączny 6 A wtykowy

W automatyce przemysłowej kluczowe jest niezawodne przełączanie sygnałów. Moduł przekaźnika WAGO 788-312 spełnia tę potrzebę dzięki kompaktowej, wtykowej konstrukcji, która upraszcza instalację i konserwację. Działając przy znamionowym napięciu wejściowym 24 VDC, zapewnia pojedynczy zestyk przełączny zdolny do przełączania obciążeń do 6 A, co czyni go odpowiednim do szerokiego zakresu zastosowań sterowania.

Dla kogo jest przeznaczony

Ten moduł przekaźnika jest idealny dla integratorów systemów, producentów szaf sterowniczych i inżynierów utrzymania ruchu, którzy potrzebują niezawodnego interfejsu między obwodami sterowania a obciążeniami mocy. Doskonale nadaje się do stosowania w maszynach, automatyce budynkowej i systemach sterowania procesami, gdzie przestrzeń jest ograniczona, a szybka wymiana jest niezbędna.

Główne cechy

• Wtykowa konstrukcja umożliwiająca łatwe włożenie do podstawowych listew zaciskowych o szerokości 5 mm
• 1 zestyk przełączny (SPDT) ze srebrno-niklowymi (AgNi) stykami zapewniający długą żywotność
• Wysoka zdolność przełączania: 6 A prądu ciągłego, maks. napięcie 250 VAC/VDC
• Niski pobór mocy cewki około 0,25 W dla efektywności energetycznej
• Szeroki zakres temperatury pracy od -25 °C do +70 °C
• Wysoka wytrzymałość dielektryczna: 2,5 kV między cewką a stykami, napięcie izolacji 4 kV

Specyfikacje

• Znamionowe napięcie wejściowe: 24 VDC
• Typ styku wyjściowego: 1 zestyk przełączny (SPDT)
• Ograniczony prąd ciągły: 6 A
• Maks. napięcie przełączania: 250 VAC/VDC
• Maks. moc przełączania: 1500 VA (AC), 150 W (DC)
• Technologia połączeń: CAGE CLAMP® (dla podstawy)
• Typ montażu: wtykowy do podstawy o szerokości 5 mm
• Zakres temperatury pracy: -25 ... +70 °C
• Klasa ochrony: IP20
• Materiał styków: AgNi (srebro-nikiel)
• Żywotność elektryczna: > 10^5 operacji łączeniowych przy obciążeniu znamionowym
• Żywotność mechaniczna: > 10^7 operacji łączeniowych
• Częstotliwość łączeń: maks. 600 operacji/godzinę przy obciążeniu znamionowym
• Liczba biegunów: 1

Wskazówki

Aby uzyskać optymalną wydajność, upewnij się, że moduł przekaźnika jest używany w określonych granicach elektrycznych i środowiskowych. Podczas wymiany po prostu wyjmij moduł z podstawy bez naruszania okablowania, co skraca czas przestoju. Połącz z podstawowymi listwami zaciskowymi WAGO, aby uzyskać kompletne, odporne na wibracje rozwiązanie.
