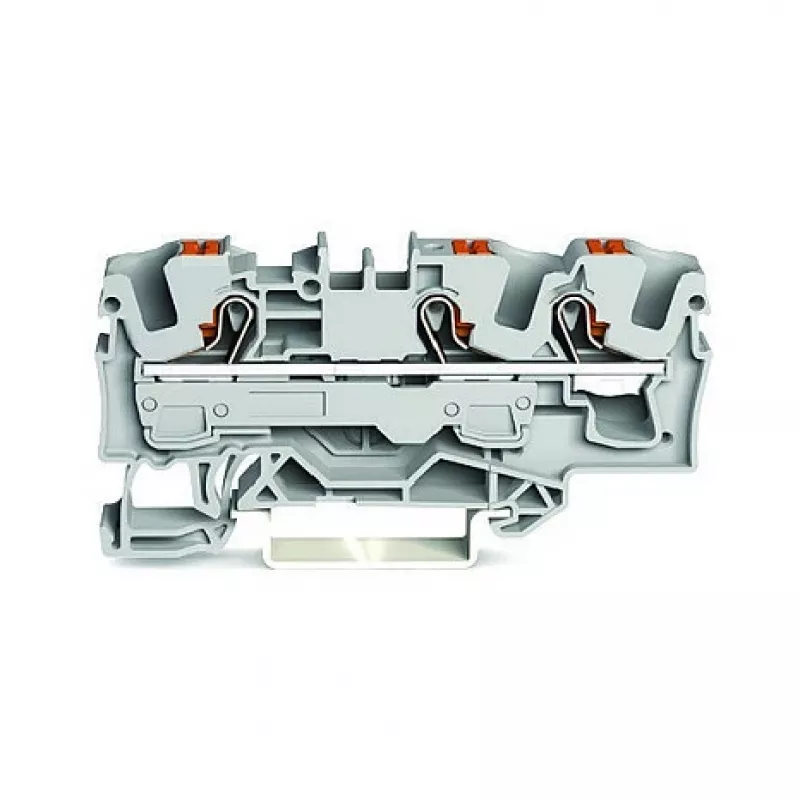

WAGO 2206-1301 3-przewodowa złączka przelotowa z przyciskiem, 6 mm², szara

Producenci szaf sterowniczych i OEM maszyn polegają na WAGO 2206-1301 do szybkiego okablowania bez użycia narzędzi w szafach sterowniczych i rozdzielczych. Ten szary 3-przewodowy listwa zaciskowa przelotowa wykorzystuje CAGE CLAMP® z przyciskiem do mocowania przewodów litych, linkowych i drobnodrutowych od 0,5 do 6 mm² bez tulejek. Montaż na standardowej szynie DIN TS 35 i możliwość podłączenia do sześciu przewodów na jednym potencjale — idealny do gęstych obwodów o wysokim prądzie do 41 A.

Kluczowe specyfikacje

• 3-przewodowa listwa zaciskowa przelotowa, szara
• Połączenie: CAGE CLAMP® z przyciskiem (kompatybilna z PUSH WIRE®)
• Przekrój znamionowy: 0,5–10 mm² lity/linka, 0,5–6 mm² drobnodrutowy
• Napięcie/prąd znamionowy (IEC): 800 V / 41 A
• Napięcie/prąd znamionowy (UL): 600 V / 30 A
• Montaż: szyna DIN TS 35, okablowanie boczne
• Izolacja: poliamid (PA 66), UL94 V-0
• Długość zdejmowania izolacji: 12–14 mm
• Certyfikaty: ENEC, UL, CSA, KEMA

Dlaczego warto wybrać

Aktuacja przyciskiem zmniejsza siłę wciskania i przyspiesza okablowanie, szczególnie dla przewodów drobnodrutowych. Kompaktowa obudowa o szerokości 6 mm oszczędza miejsce na szynie, a wysoki prąd znamionowy i izolacja 800 V sprawiają, że nadaje się do przemysłowej dystrybucji energii. Szary kolor komponuje się ze standardowymi elementami szaf, a materiał UL94 V-0 spełnia rygorystyczne wymagania przeciwpożarowe.

Idealne zastosowania

• Dystrybucja zasilania w szafach sterowniczych i połączenia przelotowe
• Budowa maszyn i systemy automatyki
• Instalacje budynkowe i szafy sterownicze HVAC
• Projekty modernizacyjne wymagające listew zaciskowych na szynę DIN

Warto wiedzieć

Listwa zaciskowa obsługuje przewody lite i linkowe bez tulejek, ale dla przewodów drobnodrutowych zaleca się tulejki dla optymalnej niezawodności. Należy do serii WAGO TOPJOB® S, znanej z obsługi bez użycia narzędzi i wysokiej odporności na wibracje. Zawsze sprawdzaj lokalne przepisy elektryczne przed instalacją.
