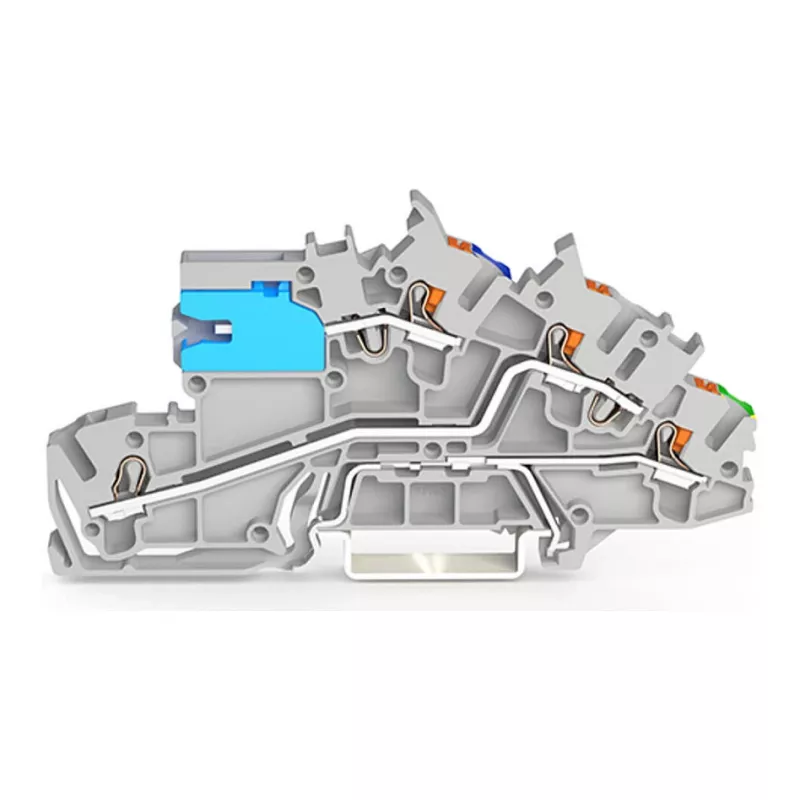

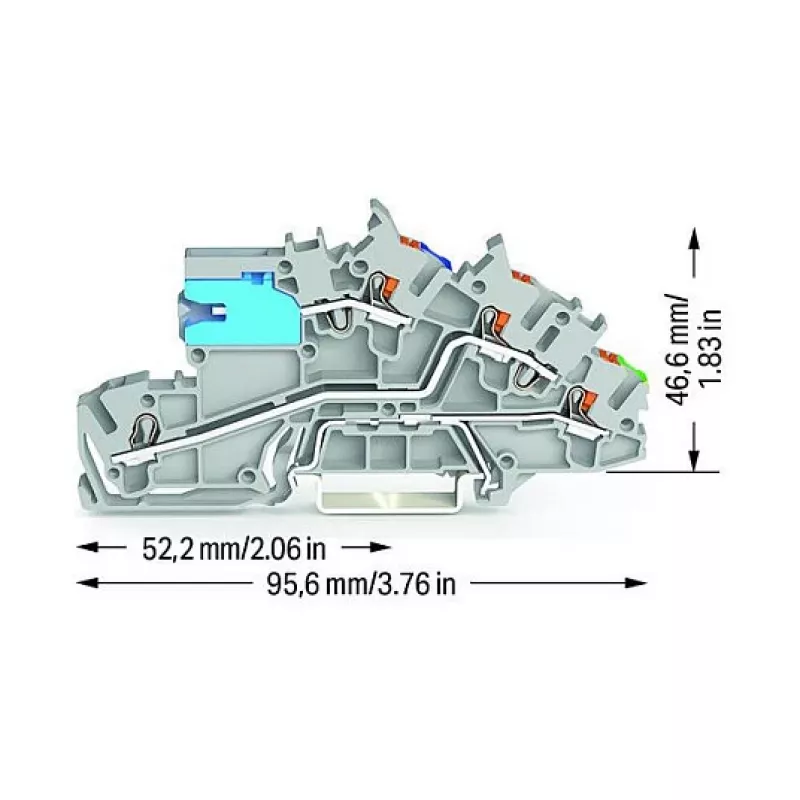

WAGO 2203-7541 Złączka instalacyjna z suwakiem odłącznika N, NT/L/PE, szary

Ta złączka instalacyjna z serii 2203 firmy WAGO integruje trzy potencjały — odłącznik N, linię i przewód ochronny — w jednej kompaktowej jednostce do montażu na szynie DIN-35. Technologia Push-in CAGE CLAMP® umożliwia podłączanie przewodów litych, linkowych i cienkodrutowych o przekroju od 0,25 do 4 mm² bez użycia narzędzi, wystarczy je wsunąć. Zintegrowany suwak odłącznika N umożliwia bezpieczne odizolowanie przewodu neutralnego do testów i konserwacji, a szara obudowa z poliamidu zapewnia niezawodną izolację i stabilność mechaniczną.

Zalety

System połączeń Push-in CAGE CLAMP® skraca czas okablowania nawet o 50% w porównaniu z zaciskami śrubowymi. Przewody są utrzymywane z określoną siłą docisku, niezależną od operatora, co zapewnia odporne na wibracje i bezobsługowe połączenia. Suwak odłącznika N może być obsługiwany bez narzędzi i wyraźnie wskazuje stan przełączenia. Złączka jest przystosowana do napięcia 400 V i prądu 32 A, co czyni ją odpowiednią do szerokiego zakresu zastosowań w instalacjach budynkowych. Kompaktowa konstrukcja oszczędza miejsce na szynie DIN, a obudowa z poliamidu (PA 66) spełnia klasę palności UL 94 V-0, zwiększając bezpieczeństwo pożarowe.

Odpowiednia do

• Rozdzielnic i tablic rozdzielczych w budynkach mieszkalnych i komercyjnych
• Instalacji obwodów oświetleniowych i gniazd wtyczkowych z osobnym odłączaniem przewodu neutralnego
• Szaf sterowniczych, gdzie przestrzeń jest ograniczona i wymagane jest szybkie okablowanie
• Zastosowań wymagających okresowych testów lub izolowania przewodu neutralnego
• Stosowania z przewodami miedzianymi litymi, linkowymi i cienkodrutowymi do 4 mm²

Kluczowe specyfikacje

• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba potencjałów: 3 (odłącznik N, faza, przewód ochronny)
• Liczba punktów połączeniowych: 6
• Przekrój znamionowy: 4 mm² (12 AWG)
• Napięcie znamionowe (EN): 400 V
• Prąd znamionowy (EN): 32 A
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3
• Stopień ochrony: IP20
• Materiał izolacyjny: Poliamid (PA 66)
• Klasa palności: UL 94 V-0
• Kolor: Szary
• Typ montażu: szyna DIN-35
• Przekrój przewodu (lity/linkowy): 0,25 - 4 mm² (22 - 12 AWG)
• Przekrój przewodu (cienkodrutowy): 0,25 - 4 mm² (22 - 12 AWG)
• Długość odizolowania: 10 - 12 mm (0,39 - 0,47 cala)
• Temperatura pracy: -35 do +85 °C
• Certyfikaty: ENEC, UL, CSA, KEMA/KEUR

Zalecenia

Dla elektryków i producentów rozdzielnic, WAGO 2203-7541 oferuje niezawodne i oszczędzające czas rozwiązanie do podłączania i odłączania przewodów neutralnych w rozdzielnicach. Technologia Push-in CAGE CLAMP® bez użycia narzędzi oraz wyraźny suwak odłącznika N sprawiają, że instalacja i testowanie są proste. Zgodność z normami międzynarodowymi zapewnia bezpieczną pracę w różnych środowiskach. Zalecamy łączenie go z płytami czołowymi i akcesoriami do znakowania z serii 2203 firmy WAGO, aby uzyskać kompletne rozwiązanie.
