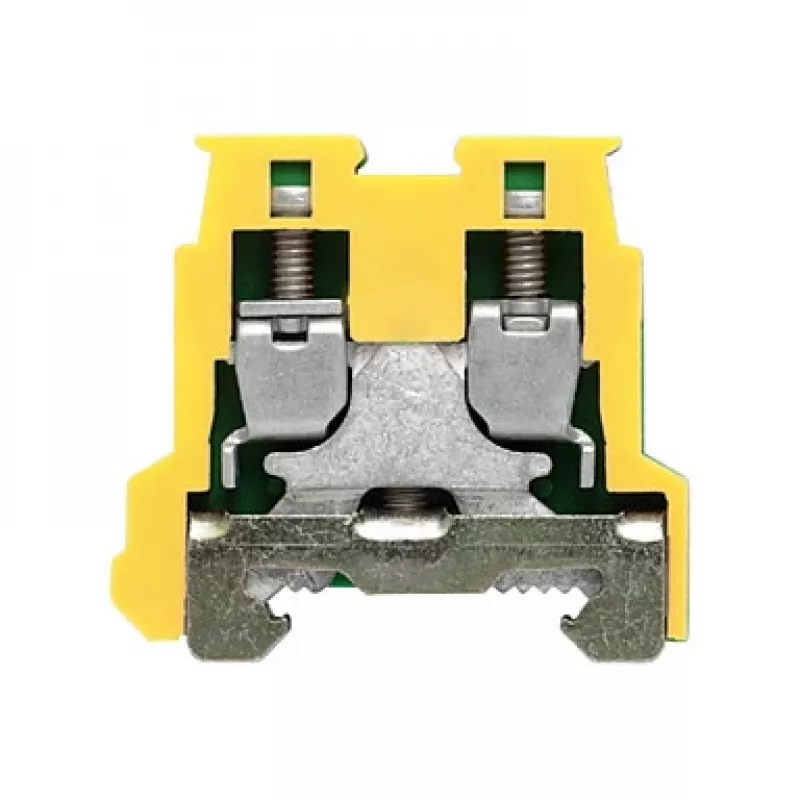

Weidmüller Zacisk ochronny PE AKE 2.5, zielono-żółty, 2,5 mm², połączenie śrubowe

Zacisk ochronny (PE) Weidmüller AKE 2.5 to wysokiej jakości komponent przeznaczony do niezawodnych połączeń uziemiających w przemysłowych instalacjach elektrycznych. Dla przekroju znamionowego 2,5 mm² i technologii połączenia śrubowego zapewnia bezpieczne i trwałe zakończenie przewodów. Zielono-żółte oznaczenie kolorystyczne jednoznacznie identyfikuje go jako zacisk ochronny, zwiększając bezpieczeństwo i zgodność z normami.

Zalety

Zacisk oferuje solidną konstrukcję z materiałem izolacyjnym Wemid (PA 66), zapewniając doskonałą odporność termiczną i mechaniczną. Obsługuje szeroki zakres temperatur pracy od -50 °C do +120 °C, co czyni go odpowiednim do wymagających środowisk. Połączenie śrubowe umożliwia łatwe i niezawodne okablowanie, z zakresem momentu dokręcania 0,4 - 0,8 Nm. Kompaktowa konstrukcja oszczędza miejsce na szynie DIN TS 35, a dwa przyłącza umożliwiają bezpośrednie łączenie kaskadowe lub zakończenie wielu przewodów.

Zastosowanie

• Przemysłowe szafy sterownicze i rozdzielnice
• Systemy automatyki budynkowej
• Rozdział energii i aplikacje uziemiające
• Budowa maszyn i urządzeń

Kluczowe specyfikacje

• Typ zacisku: Ochronny (PE)
• Technologia połączenia: Połączenie śrubowe
• Przekrój znamionowy: 2,5 mm²
• Przekrój przewodu litego: 0,5 - 4 mm² (AWG 20 - 12)
• Przekrój przewodu linki: 0,5 - 2,5 mm² (AWG 20 - 14)
• Sposób montażu: Szyna DIN TS 35
• Kolor: Zielono-żółty
• Liczba przyłączy: 2
• Materiał izolacji: Wemid (PA 66)
• Temperatura pracy: -50 °C do +120 °C
• Długość odizolowania: 10 mm
• Rozmiar wkrętaka: 0,6 x 3,5 mm
• Moment dokręcania: 0,4 - 0,8 Nm
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Stopień zanieczyszczenia: 3
• Certyfikaty: cULus, VDE, EAC, KEMA-KEUR
• Liczba potencjałów: 1 (Ziemia)
• Wysokość na szynie DIN TS 35x7,5: 47 mm

Zalecenia

Dla optymalnej wydajności należy używać odpowiedniego wkrętaka (0,6 x 3,5 mm) i zapewnić właściwy moment dokręcania. Zacisk ten jest idealny do tworzenia niezawodnego połączenia uziemiającego w systemie elektrycznym. Zawsze przestrzegaj lokalnych przepisów i norm elektrycznych.
