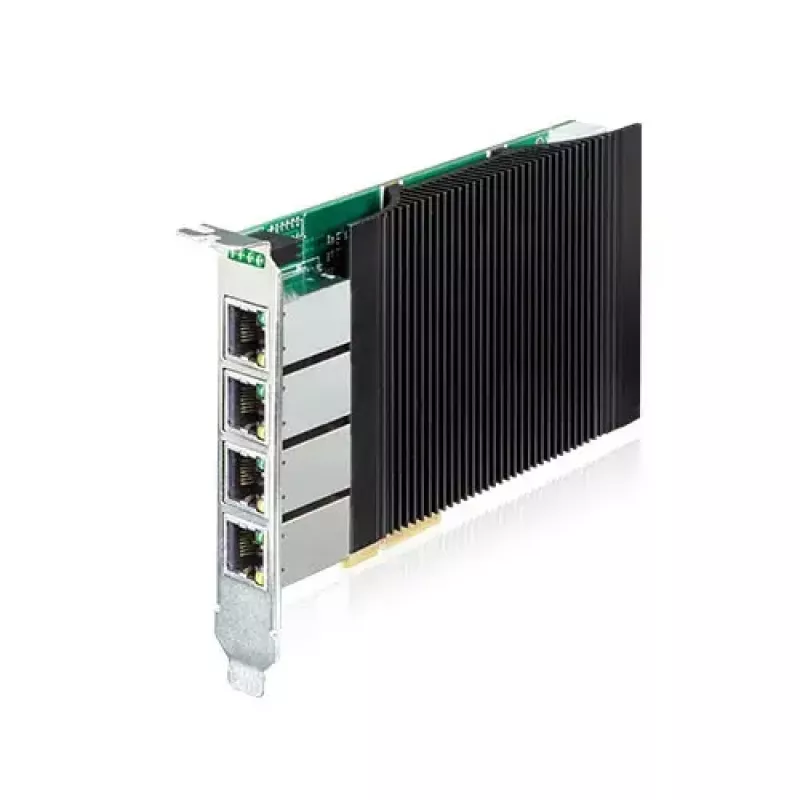

Wewnętrzna karta sieciowa Ethernet Planet ENW-9740P — PCI Express, przewodowa, 1000 Mbit/s, IEEE 802.3/802.3u/802.3ab

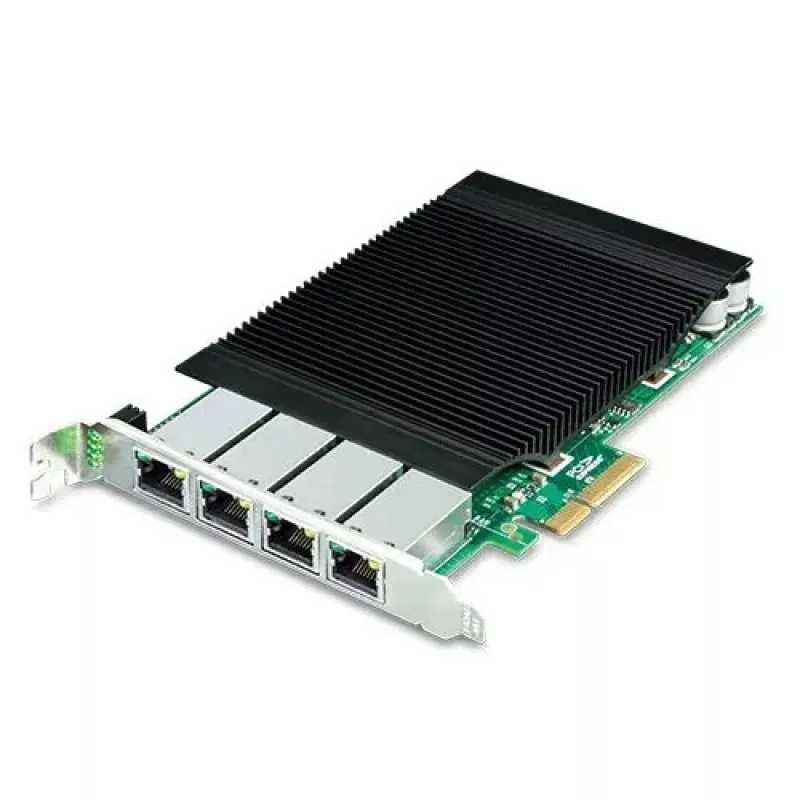

Planet ENW-9740P to wewnętrzna przewodowa karta sieciowa Ethernet przeznaczona do montażu w gnieździe PCI Express, umożliwiająca dodanie czterech portów Gigabit Ethernet i obsługi PoE+ do komputerów stacjonarnych, komputerów przemysłowych (IPC) lub serwerów. Karta zapewnia przepustowość do 1000 Mbit/s na port i obsługuje standardy sieciowe IEEE oraz VLAN, co gwarantuje niezawodną łączność przewodową, a zintegrowane zasilanie PoE upraszcza instalację urządzeń zasilanych, takich jak kamery IP i punkty dostępowe bezprzewodowe.

Zalety

ENW-9740P łączy cztery porty 10/100/1000T z obsługą IEEE 802.3at PoE+, umożliwiając jednoczesną transmisję danych i zasilania przez pojedynczy kabel Ethernet na odległość do 100 metrów. Każdy port może dostarczyć do 30 W (zalecana łączna moc do 95 W, z maksymalną projektowaną mocą wyjściową do 120 W w zależności od źródła zasilania), co zmniejsza potrzebę prowadzenia oddzielnych przewodów zasilających i pozwala na elastyczne rozmieszczanie urządzeń sieciowych. Adapter obsługuje znakowanie VLAN IEEE 802.1Q, duże ramki Jumbo 9.5K oraz kontrolę przepływu IEEE 802.3, co optymalizuje przepustowość i minimalizuje utratę pakietów. Jest kompatybilny z powszechnie stosowanymi systemami operacyjnymi serwerów i stacji roboczych, co ułatwia integrację.

Zastosowanie

• Rozbudowa systemów stacjonarnych lub serwerowych o łączność przewodową Gigabit
• Instalacja kamer IP zasilanych PoE, w tym modeli PTZ
• Zasilanie PoE+ punktów dostępowych bezprzewodowych 802.11ac i innych urządzeń zasilanych
• Sieciowy transfer plików, tworzenie kopii zapasowych i aplikacje o wysokiej przepustowości

Kluczowe dane techniczne

• Interfejs: PCI Express (PCIe x4, zgodny z PCIe 2.1)
• Porty: 4 × 10/100/1000BASE-T RJ45
• Maksymalna szybkość transmisji danych: 1000 Mbit/s na port
• Standard PoE: IEEE 802.3at PoE+ (wstecznie kompatybilny z 802.3af)
• Moc PoE na port: do 30 W (zalecana łączna do 95 W; projektowana do 120 W w zależności od źródła zasilania)
• Zasilanie: obsługa zewnętrznego zasilania 12V DC przez 4-pinowe złącze Molex dla dodatkowej mocy
• VLAN: obsługa znakowanych sieci VLAN IEEE 802.1Q
• Kontrola przepływu: IEEE 802.3x
• Obsługa ramek Jumbo: do 9,5 KB
• Kontroler: serwerowy kontroler MAC Gigabit Ethernet Intel
• Kompatybilność: Microsoft Windows Server, Linux, VMware oraz popularne platformy stacjonarne/serwerowe
• Instalacja: wewnętrzna karta PCIe do płyt głównych IPC/serwerów

Sposób użycia

Zainstaluj kartę ENW-9740P w dostępnym gnieździe PCI Express x4 (lub większym) na płycie głównej docelowego komputera IPC lub serwera. Jeśli zapotrzebowanie na moc PoE przekracza możliwości zasilania płyty głównej, podłącz dodatkowe wejście zasilania 12V DC przez 4-pinowe złącze Molex do odpowiedniego złącza zasilacza, aby zapewnić wystarczającą łączną moc wyjściową. Po fizycznej instalacji uruchom system i zainstaluj lub zweryfikuj sterowniki sieciowe dostarczane przez system operacyjny; karta jest kompatybilna z popularnymi środowiskami Windows Server, Linux i VMware. Podłącz kable Ethernet do portów RJ45, aby połączyć urządzenia zasilane lub punkty końcowe sieci; karta automatycznie wykryje i sklasyfikuje urządzenia zasilane oraz dostarczy zasilanie zgodnie ze standardami IEEE PoE.

Zalecenia

W celu stabilnej pracy PoE+ upewnij się, że zasilacz serwera może dostarczyć odpowiedni prąd do pomocniczego wejścia Molex, jeśli wiele portów będzie jednocześnie dostarczać 30 W. Używaj wysokiej jakości ekranowanych kabli Ethernet przystosowanych do prędkości Gigabit i utrzymuj długość przewodów w granicach 100 metrów na port. Włącz ustawienia VLAN i kontroli przepływu w konfiguracji sieci podczas izolowania ruchu lub optymalizacji przepustowości w aplikacjach o dużej przepustowości.
