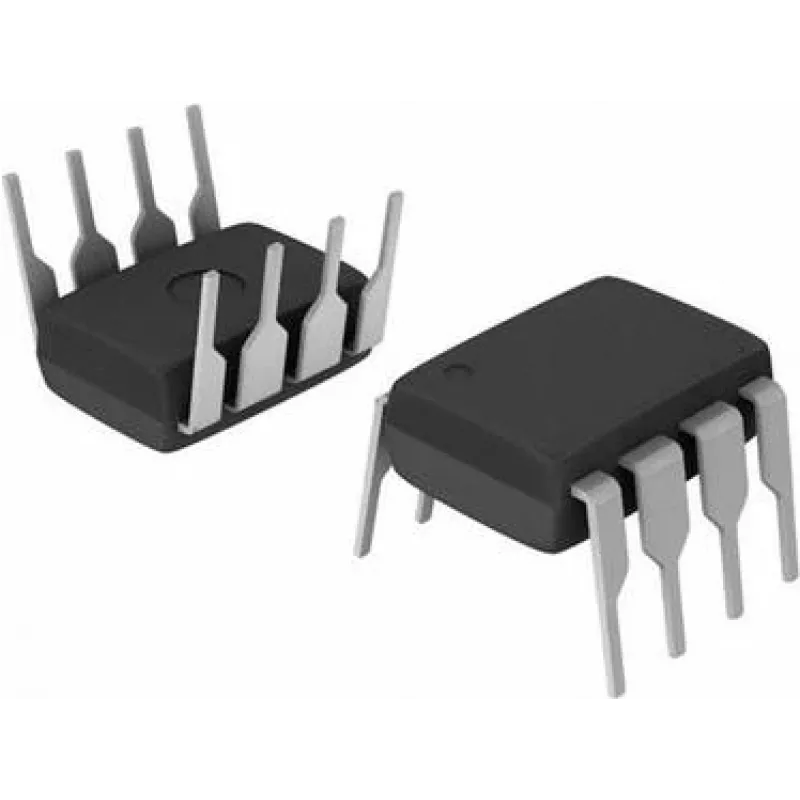

Wzmacniacz operacyjny Texas Instruments LME49720NA/NOPB — Podwójny wzmacniacz audio, PDIP‑8

Wzmacniacz operacyjny Texas Instruments LME49720NA/NOPB to podwójny wzmacniacz operacyjny w obudowie PDIP‑8 zaprojektowany do zastosowań w audio o wysokiej wierności. Zawiera dwa dopasowane wzmacniacze zoptymalizowane pod kątem niskich zniekształceń i niskiego poziomu szumów, dzięki czemu nadaje się do torów sygnałowych, gdzie wymagana jest przejrzystość dźwięku i precyzyjne wzmocnienie. Typowe zastosowania obejmują przedwzmacniacze, wzmacniacze słuchawkowe, stopnie wyjściowe przetworników DAC oraz inne analogowe układy audio wymagające dokładnej, niskoszumowej pracy.

Zalety

Para dopasowanych wzmacniaczy zapewnia spójny balans kanałów i zmniejszone przesunięcie między kanałami. Niskie całkowite zniekształcenia harmoniczne i szerokie pasmo wzmocnienia pętli otwartej przyczyniają się do dokładnego odtwarzania sygnałów audio z minimalną koloryzacją. Obudowa przewlekana PDIP‑8 ułatwia prototypowanie i wymianę w sprzęcie audio konsumenckim i profesjonalnym. Charakterystyki termiczne i elektryczne zostały zaprojektowane tak, aby utrzymać stabilność w typowych warunkach pracy audio.

Nadaje się do

• Stopni przedwzmacniacza w stereofonicznych systemach audio
• Wzmacniaczy słuchawkowych i przenośnych stacji dokujących audio
• Filtrów wyjściowych przetworników DAC i sterowników liniowych
• Wysokiej jakości kondycjonowania sygnałów analogowych i konsolet mikserskich

Kluczowe specyfikacje

• Konfiguracja podwójnego wzmacniacza operacyjnego z dwoma dopasowanymi kanałami
• Obudowa przewlekana PDIP‑8 ułatwiająca montaż i prototypowanie
• Zaprojektowany pod kątem niskiego poziomu szumów i niskich całkowitych zniekształceń harmonicznych w paśmie audio
• Szerokie pasmo wzmocnienia pętli otwartej odpowiednie do wzmacniania o wysokiej wierności
• Zakres zasilania i prąd spoczynkowy zoptymalizowane pod kątem typowych zastosowań audio

Sposób użycia

Zainstalować obudowę PDIP‑8 w kompatybilnym gnieździe przewlekanym na płytce drukowanej lub w podstawce, przestrzegając prawidłowej orientacji wyprowadzeń i polaryzacji zasilania. Zastosować zalecane odsprzęganie zasilania blisko wyprowadzeń układu, aby zminimalizować szumy zasilania. Skonfigurować wzmacniacz w żądanej topologii (odwracającej, nieodwracającej, różnicowej) przy użyciu odpowiednich komponentów sprzężenia zwrotnego i wejściowych; upewnić się, że wartości elementów odpowiadają wymaganemu pasmu i wzmocnieniu. Dostosować praktyki rozmieszczenia i uziemienia w celu uzyskania niskiego poziomu szumów: poprowadzić krótkie ścieżki wejściowe, oddzielić masy analogowe i cyfrowe, jeśli to istotne, oraz umieścić kondensatory bocznikujące jak najbliżej wyprowadzeń zasilających.

Zalecenia

Aby uzyskać najlepszą wydajność audio, stosować rezystory o niskim poziomie szumów i wysokiej jakości kondensatory foliowe w torze sygnałowym, zachować symetryczny układ dla kanałów stereofonicznych i postępować zgodnie z zaleceniami producenta dotyczącymi odsprzęgania zasilania. Unikać wysterowania wyjść na duże obciążenia bez odpowiedniego buforowania stopnia wyjściowego oraz zapewnić odpowiednią wentylację, jeśli układ pracuje przy podwyższonych napięciach zasilania.
