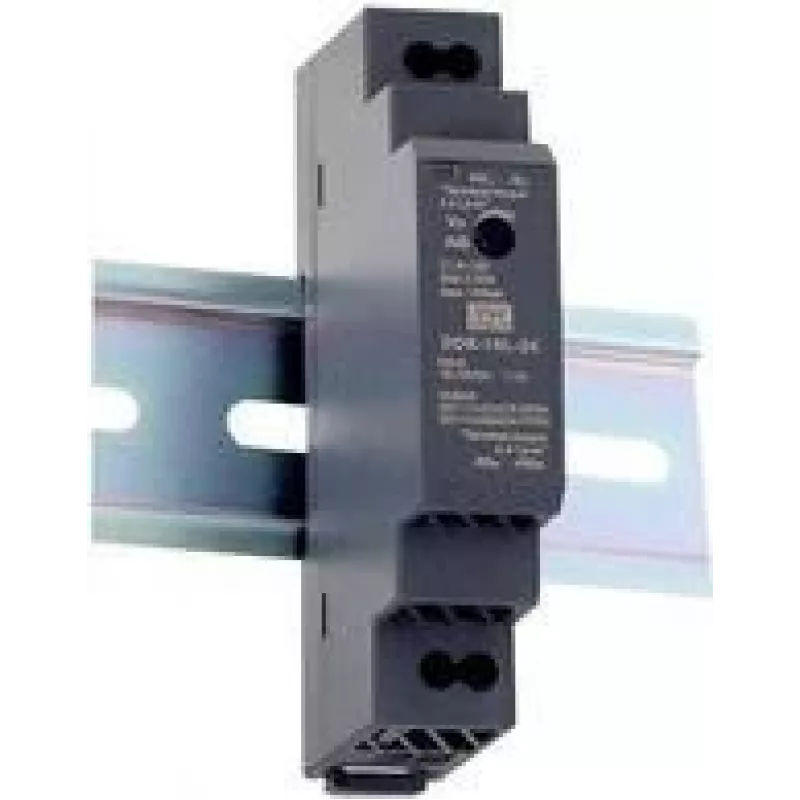

Zasilacz MEAN WELL DDR-15L-5 15 W Wejście 18-75 V Wyjście 5 V

MEAN WELL DDR-15L-5 to ultrasmukły przemysłowy przetwornik DC-DC na szynę DIN, zaprojektowany do zastosowań wymagających szerokiego zakresu wejściowego i stabilnego wyjścia 5 V. Przy zakresie napięcia wejściowego 18–75 VDC i regulowanym pojedynczym wyjściu 5 VDC o prądzie do 3 A (15 W), ten kompaktowy moduł dostarcza niezawodne zasilanie w ograniczonych przestrzeniach montażowych. Jego smukła konstrukcja (głębokość 54,5 mm, wysokość 90 mm) i niewielka waga (około 80 g) sprawiają, że nadaje się do montażu na szynie DIN w szafach sterowniczych i innych obudowach przemysłowych. Urządzenie jest zgodne z RoHS.

Zalety

DDR-15L-5 oferuje szerokie okno napięcia wejściowego, które obsługuje różne źródła bateryjne i przemysłowe, zapewniając stałe wyjście 5 V z możliwością prądu do 3 A. Jego ultrasmukła obudowa oszczędza miejsce na szynie DIN i ułatwia integrację w kompaktowych panelach. Zgodność z RoHS gwarantuje spełnienie ograniczeń dotyczących materiałów szkodliwych dla środowiska.

Zastosowanie

• Zasilanie urządzeń logicznych 5 V i sterowników w automatyce przemysłowej
• Zasilanie systemów wbudowanych i komputerów jednopłytkowych wymagających wejścia 5 V
• Stosowanie w szafach sterowniczych i urządzeniach montowanych na szynie DIN o ograniczonej przestrzeni

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model/MPN: DDR-15L-5
• Napięcie wejściowe: 18–75 VDC
• Wyjście: 5 VDC, 3 A (15 W)
• Montaż: szyna DIN
• Wymiary: 54,5 mm (głębokość) × 90 mm (wysokość)
• Waga: ≈ 80 g
• Zgodność: RoHS
• EAN: 4021087050852

Sposób użycia

Zamontuj przetwornik na standardowej szynie DIN wewnątrz szafy sterowniczej i podłącz zaciski wejściowe do odpowiedniego źródła DC w zakresie 18–75 V. Podłącz wyjście 5 V do obciążenia, przestrzegając prawidłowej polaryzacji i upewniając się, że podłączone urządzenia nie przekraczają całkowitego prądu 3 A. Zapewnij odpowiednie okablowanie i zabezpieczenie bezpiecznikiem po stronie wejściowej zgodnie z wymaganiami systemu. Zapewnij odpowiedni przepływ powietrza wokół modułu do normalnej pracy.

Zalecenia

Stosuj odpowiednie zabezpieczenie wejścia (bezpiecznik lub wyłącznik automatyczny) i sprawdź zakres napięcia wejściowego przed podłączeniem. Utrzymuj obciążenie w granicach 3 A i postępuj zgodnie z wytycznymi instalacyjnymi MEAN WELL dla urządzeń na szynę DIN, aby zapewnić bezpieczną i niezawodną pracę.
