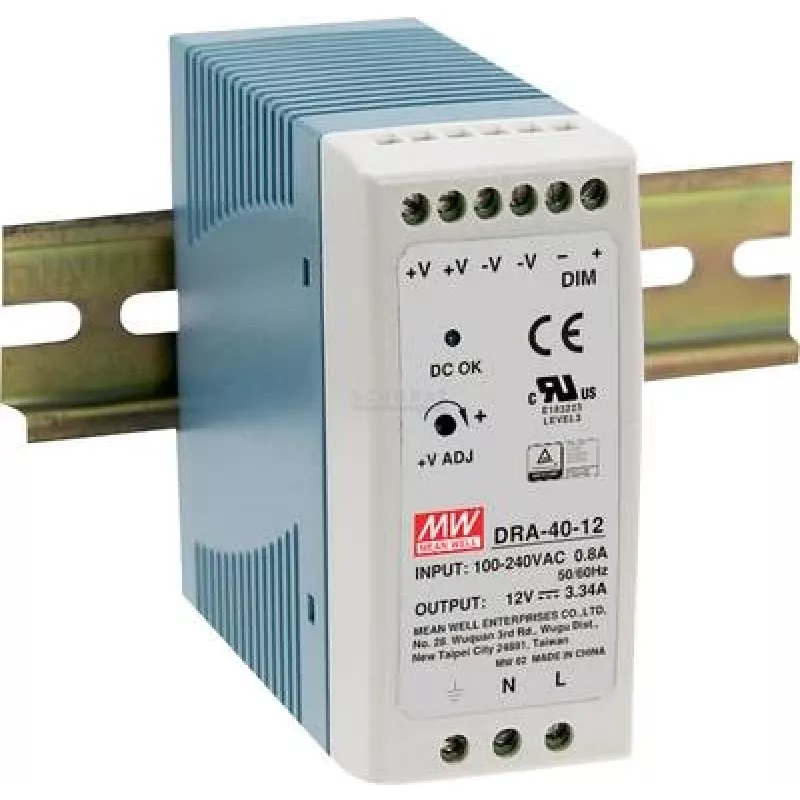

Zasilacz MEAN WELL DRA-40-12 40W 12V 90-264V

MEAN WELL DRA-40-12 to przemysłowy zasilacz AC-DC na szynę DIN, który dostarcza napięcie 12V DC przy prądzie do 3,34A (40W). Akceptuje szeroki zakres napięcia wejściowego 90–264V AC i jest zamknięty w kompaktowej obudowie z tworzywa sztucznego o wymiarach 40 mm (szer.) × 100 mm (gł.) × 90 mm (wys.). Urządzenie spełnia wymagania RoHS i jest przeznaczone do zastosowań wymagających stabilnej szyny 12V DC na montażu DIN.

Zalety

Ten zasilacz na szynę DIN zapewnia stabilne napięcie wyjściowe 12V o mocy całkowitej 40W i obsługuje sterowanie ściemnianiem za pomocą wejścia 0–10V DC / PWM / rezystancyjnego. Szeroki zakres napięcia wejściowego AC pozwala na pracę w międzynarodowych systemach sieciowych, a kompaktowa obudowa z tworzywa sztucznego i montaż na szynę DIN oszczędzają miejsce w panelu i upraszczają instalację. Zgodność z RoHS gwarantuje przestrzeganie norm bezpieczeństwa środowiskowego.

Zastosowanie

• Szafy sterownicze i systemy automatyki przemysłowej
• Sterowniki oświetlenia LED i obwody ściemniania wykorzystujące sterowanie 0–10V lub PWM
• Elektronika wbudowana i małe urządzenia wymagające napięcia 12V DC
• Instalacje terenowe wymagające montażu na szynie DIN

Kluczowe dane techniczne

• Marka: mean well
• Model: DRA-40-12 (MPN: DRA-40-12)
• Wyjście: 12V DC, 3,34A, 40W
• Napięcie wejściowe: 90–264V AC
• Wymiary: 40 × 100 × 90 mm (szer. × gł. × wys.)
• Obudowa: tworzywo sztuczne, montaż na szynę DIN
• Sterowanie: ściemnianie przez 0–10V DC, PWM lub rezystancyjne
• Zgodność: RoHS
• EAN: 4021087038690

Sposób użycia

Zamontuj zasilacz na standardowej szynie DIN i podłącz wejście AC do odpowiednio dobranego zasilania sieciowego w zakresie 90–264V AC. Podłącz wyjście 12V DC do obciążenia, upewniając się, że całkowity pobór prądu nie przekracza 3,34A. Do sterowania ściemnianiem użyj wejścia 0–10V DC lub podaj odpowiedni sygnał sterujący PWM lub rezystancyjny zgodnie ze schematem połączeń instalacji. Zapewnij prawidłowe okablowanie, solidne połączenia zaciskowe i przestrzegaj polaryzacji przy podłączaniu wyjścia DC.

Zalecenia

Instaluj urządzenie w dobrze wentylowanej obudowie i unikaj umieszczania go w pobliżu źródeł ciepła. Zastosuj odpowiednie bezpieczniki na wejściu i przestrzegaj lokalnych przepisów elektrycznych. Sprawdź prąd obciążenia i wymagania dotyczące deratingu w środowiskach o wysokiej temperaturze, aby zapewnić niezawodną długotrwałą pracę.
