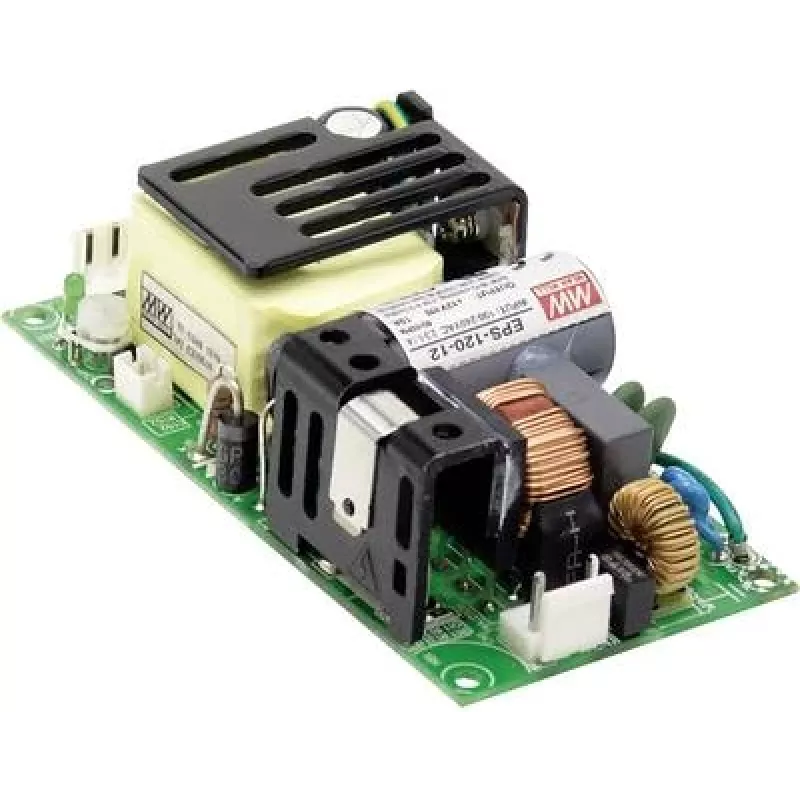

Zasilacz MEAN WELL EPS-120-12 120 W Wejście 80–264 V Wyjście 12 V

MEAN WELL EPS-120-12 to kompaktowy zasilacz AC-DC w obudowie otwartej, dostarczający pojedyncze główne wyjście 12 V DC o prądzie 7 A oraz pomocnicze wyjście 12 V DC o prądzie 5 A. Zaprojektowany do instalacji niskoprofilowych 1U, akceptuje szeroki zakres napięcia wejściowego 80–264 V AC i zapewnia całkowitą moc wyjściową do 120 W. Urządzenie jest zgodne z RoHS i przeznaczone do zastosowań wymagających stabilnego, kompaktowego źródła zasilania 12 V.

Zalety

EPS-120-12 łączy szeroki zakres napięcia wejściowego (80–264 V AC) z wysokowydajną konstrukcją w obudowie otwartej, oferując niezawodne zasilanie 12 V w małej, niskoprofilowej obudowie 1U. Podwójne wyjścia (główne 12 V/7 A i pomocnicze 12 V/5 A) umożliwiają zasilanie zarówno głównych obciążeń, jak i urządzeń dodatkowych bez konieczności stosowania dodatkowych konwerterów. Zgodność z RoHS i kompaktowe wymiary (50,8 × 101,6 × 29 mm) sprawiają, że nadaje się do środowisk o ograniczonej przestrzeni i podlegających regulacjom.

Zastosowanie

• Systemy wbudowane i sterowniki przemysłowe
• Sprzęt komunikacyjny i urządzenia sieciowe
• Małe serwery, obudowy pamięci masowych lub instalacje w szafach 1U
• Zasilanie urządzeń peryferyjnych, takich jak czujniki, wentylatory lub moduły pomocnicze

Kluczowe specyfikacje

• Model: MEAN WELL EPS-120-12 (MPN: EPS-120-12, EAN: 4021087035132)
• Napięcie wejściowe: 80–264 V AC
• Główne wyjście: 12 V DC, 7 A
• Wyjście pomocnicze: 12 V DC, 5 A
• Całkowita moc wyjściowa: 120 W
• Rodzaj obudowy: otwarta, niskoprofilowa 1U
• Wymiary: 50,8 × 101,6 × 29 mm
• Zgodność: RoHS

Sposób użycia

Zamontuj zasilacz w obudowie otwartej w przewidzianej przestrzeni obudowy urządzenia lub szafy, zapewniając odpowiedni odstęp dla wentylacji. Podłącz wejście AC do odpowiednio zabezpieczonego bezpiecznikiem zasilania sieciowego w określonym zakresie 80–264 V. Podłącz główne i pomocnicze wyjścia 12 V DC do odpowiednich zacisków obciążenia, przestrzegając biegunowości i limitów prądowych (7 A główne, 5 A pomocnicze). Przed włączeniem zasilania sprawdź połączenia i monitoruj napięcia wyjściowe podczas pierwszego uruchomienia.

Zalecenia

Używaj w wentylowanych obudowach i utrzymuj przepływ powietrza wokół urządzenia; unikaj narażenia na nadmierny kurz, wilgoć lub temperatury spoza zakresu określonego przez producenta. Upewnij się, że okablowanie i bezpieczniki są dostosowane do wymagań obciążenia, a przewody wysokoprądowe DC są oddzielone od wrażliwych przewodów sygnałowych, aby zmniejszyć zakłócenia.
