Zasilacz MEAN WELL MDD01M-05 1 W Wejście 10.8-13.2 V Wyjście 5 V

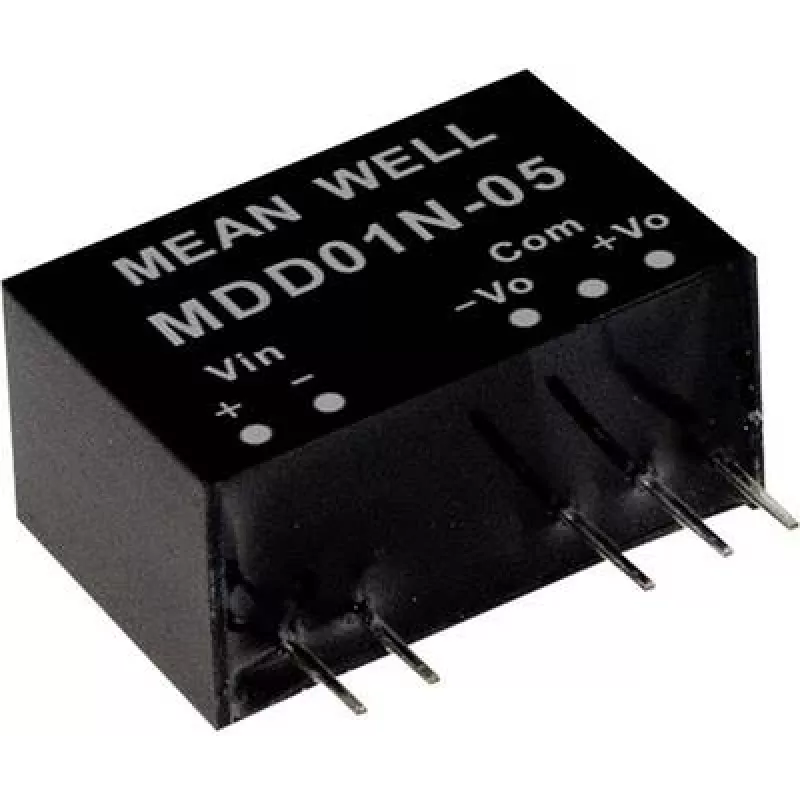

MEAN WELL MDD01M-05 to kompaktowa przetwornica DC-DC do zastosowań medycznych, przeznaczona do montażu na PCB. Akceptuje szeroki zakres napięcia wejściowego DC 10,8–13,2 V i zapewnia podwójne izolowane wyjścia ±5 V przy ±0,1 A, dostarczając do 1 W całkowitej mocy wyjściowej. Moduł wykonany jest w obudowie SIP do montażu przewlekanego i spełnia wymagania izolacji 2×MOPP, co czyni go odpowiednim do małomocowych zastosowań medycznych i przemysłowych, gdzie wymagana jest izolacja na poziomie płytki i niewielka powierzchnia zabudowy. Komponent jest zgodny z RoHS, co odzwierciedla dbałość producenta o standardy środowiskowe.

Zalety

Przetwornica łączy niewielki rozmiar obudowy SIP do montażu przewlekanego z podwójnymi izolowanymi wyjściami, umożliwiając prostą integrację z PCB bez potrzeby dodatkowej obudowy. Jej zakres wejściowy obejmuje typowe systemy 12 V, a bipolarne wyjścia ±5 V upraszczają konstrukcje wymagające zarówno dodatnich, jak i ujemnych szyn zasilania. Izolacja 2×MOPP zwiększa bezpieczeństwo pacjenta i operatora w projektach medycznych, a niska moc znamionowa 1 W zmniejsza wymagania dotyczące zarządzania temperaturą w gęsto zabudowanych płytach.

Nadaje się do

• Małomocowych urządzeń medycznych i modułów diagnostycznych wymagających izolacji
• Sprzętu przenośnego i zasilanego bateryjnie z nominalnym napięciem zasilania 12 V
• Obwodów interfejsowych czujników i przyrządów pomiarowych potrzebujących szyn ±5 V
• Rozwiązań zasilania montowanych na PCB w kompaktowej elektronice przemysłowej

Kluczowe specyfikacje

• Zakres napięcia wejściowego: 10,8–13,2 V DC
• Konfiguracja wyjść: podwójne izolowane wyjścia, ±5 V
• Prąd wyjściowy: ±0,1 A na szynę
• Całkowita moc wyjściowa: 1 W
• Izolacja: 2×MOPP odpowiednia do zastosowań medycznych
• Typ obudowy: SIP do montażu przewlekanego na PCB
• Zgodność: RoHS

Sposób użycia

Zamontuj przetwornicę SIP bezpośrednio na PCB, zachowując zalecane przez producenta odstępy i rozmieszczenie wyprowadzeń, aby utrzymać odstępy izolacyjne i drogi upływu. Podłącz wejście DC w określonym zakresie 10,8–13,2 V i poprowadź izolowane wyjścia do obwodów wymagających szyn ±5 V. Przestrzegaj zasad polaryzacji i uziemienia odpowiednich dla przetwornic medycznych: trzymaj obwody pierwotne i wtórne oddzielone oraz zachowaj odpowiednie odstępy izolacyjne i drogi upływu na PCB, aby zachować wydajność 2×MOPP. Sprawdź napięcia wyjściowe pod oczekiwanym obciążeniem przed ostatecznym montażem.

Zalecenia

Dla niezawodnego działania zapewnij odpowiednią odległość między przetwornicą a innymi komponentami o wysokim napięciu lub wydzielającymi ciepło oraz potwierdź dopuszczalne temperatury otoczenia w swoim projekcie. W przypadku stosowania w sprzęcie medycznym postępuj zgodnie z obowiązującymi normami bezpieczeństwa medycznego i wykonaj niezbędne testy izolacji i prądu upływu podczas walidacji systemu.
