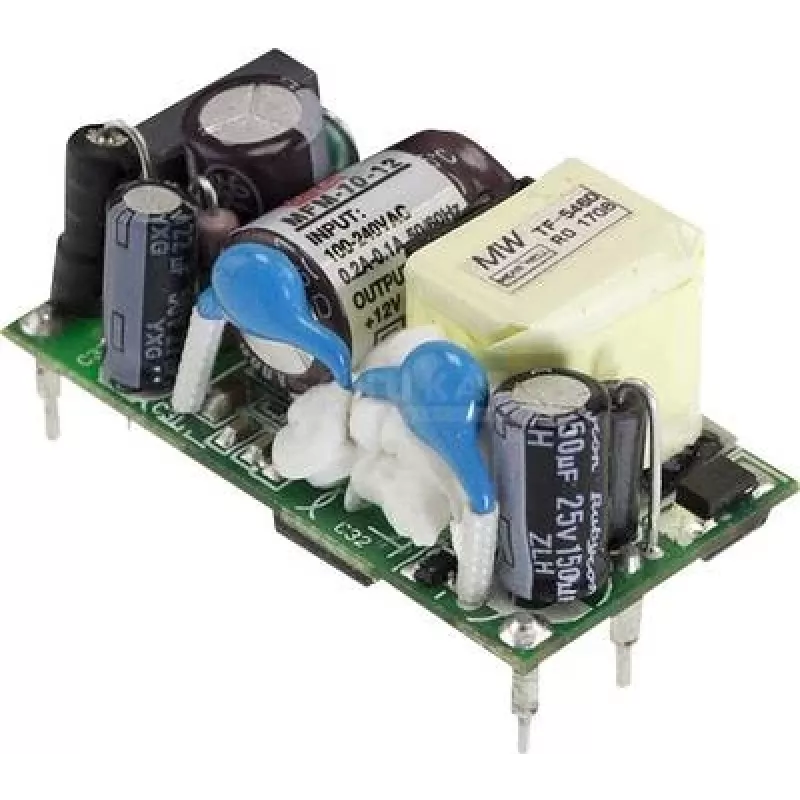

Zasilacz MEAN WELL MFM-10-5 10W Wejście 80-264V Wyjście 5V

Zasilacz MEAN WELL MFM-10-5 to medyczny zasilacz impulsowy AC-DC z pojedynczym wyjściem, w obudowie otwartej, przeznaczony do montażu na płytce PCB. Przyjmuje szeroki zakres napięcia wejściowego 80–264V AC i zapewnia regulowane wyjście 5V DC o natężeniu do 2A (całkowita moc 10W). Urządzenie oferuje izolację 2xMOPP odpowiednią do zastosowań medycznych, zgodność z dyrektywą RoHS oraz kompaktową, lekką konstrukcję do integracji w sprzęcie, gdzie przestrzeń i bezpieczeństwo są istotne.

Zalety

MFM-10-5 zapewnia stabilne wyjście 5V przy prądzie do 2A z wysoką sprawnością konwersji w szerokim zakresie napięcia wejściowego, niską masą (około 18 g) i kompaktową obudową otwartą do montażu na płytce PCB. Poziom izolacji 2xMOPP i zgodność z RoHS sprawiają, że nadaje się do projektów medycznych wymagających zwiększonego bezpieczeństwa pacjenta i ograniczenia substancji niebezpiecznych.

Zastosowanie

• Instrumenty i urządzenia medyczne wymagające wzmocnionej izolacji
• Systemy wbudowane i zasilacze montowane na płytkach PCB
• Niskomocowy sprzęt elektroniczny i moduły sterowania przemysłowego

Kluczowe specyfikacje

• Model: MEAN WELL MFM-10-5 (MPN: MFM-10-5)
• Napięcie wejściowe: 80–264V AC
• Wyjście: 5V DC, 2A (10W)
• Typ wyjścia: Pojedyncze, obudowa otwarta, montaż na PCB
• Izolacja: 2xMOPP (zastosowania medyczne)
• Zgodność: RoHS
• Masa: ~18 g
• EAN: 4021087042840

Sposób użycia

Zamontować MFM-10-5 na docelowej płytce PCB zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi lutowania. Zapewnić prawidłowe podłączenie przewodów wejściowych AC z odpowiednim bezpiecznikiem oraz zgodność połączeń wyjściowych z urządzeniem wymagającym 5V DC. Zachować odstępy izolacyjne i drogi upływu na płytce PCB odpowiednie dla poziomu izolacji 2xMOPP oraz przestrzegać obowiązujących norm bezpieczeństwa medycznego podczas integracji systemu i testów.

Zalecenia

Stosować odpowiednie zabezpieczenie nadprądowe na wejściu i filtrację wejściową tam, gdzie to konieczne, zweryfikować warunki termiczne podczas pracy i przeprowadzić testy EMC jako część końcowej certyfikacji sprzętu. W przypadku sprzętu medycznego przestrzegać odpowiednich norm i zweryfikować izolację oraz bezpieczeństwo w końcowym zmontowanym produkcie.
